AFC 18 - AFC 24 - AFC 30
1
09/07/2015 - 300026427-001-07
3
2 2
X20
DHW
PCU

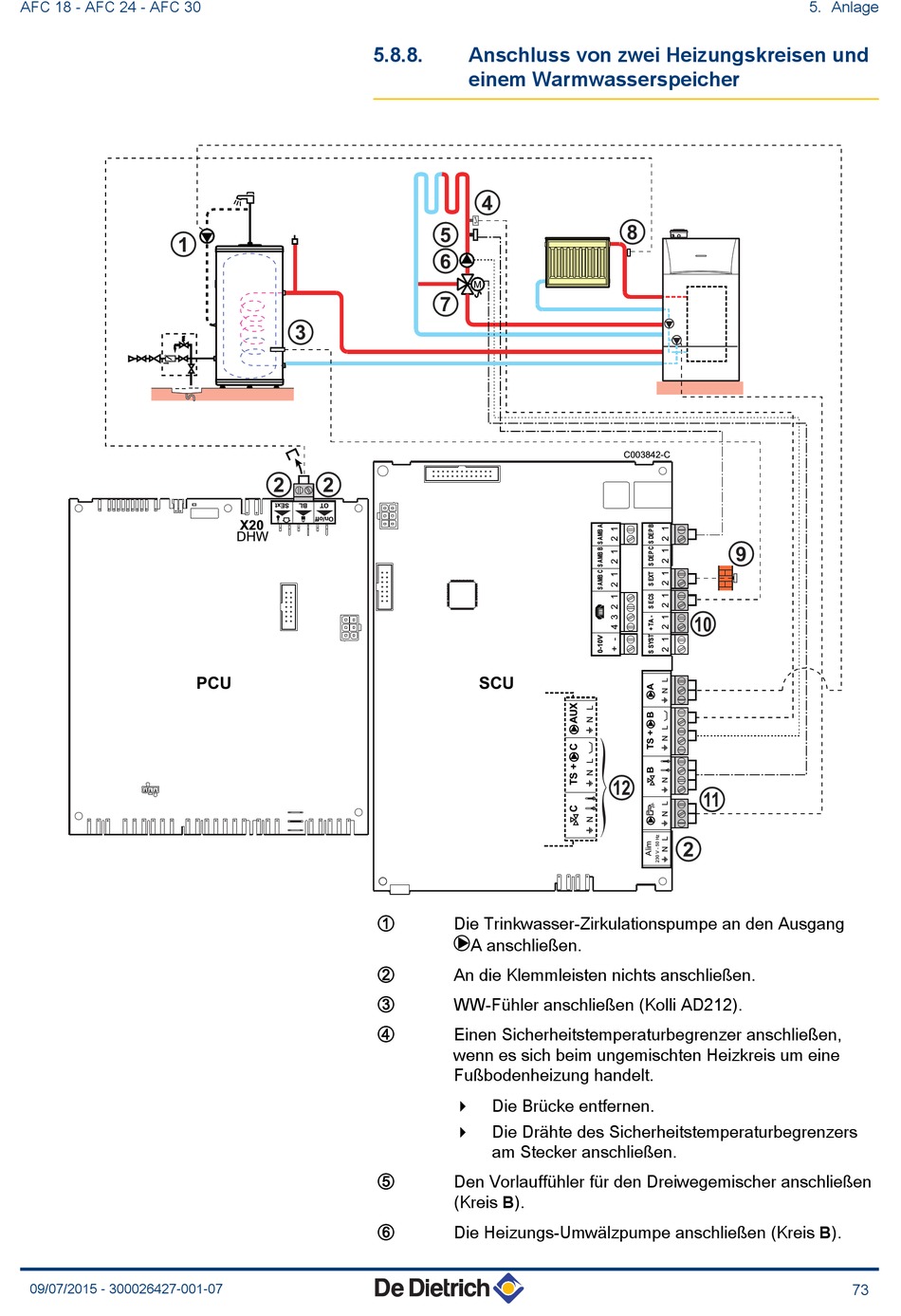

5.8.8. Anschluss von zwei Heizungskreisen und
einem Warmwasserspeicher
4
5
6
7
SCU
Die Trinkwasser-Zirkulationspumpe an den Ausgang
A
MA anschließen.
An die Klemmleisten nichts anschließen.
Z
WW-Fühler anschließen (Kolli AD212).
E
Einen Sicherheitstemperaturbegrenzer anschließen,
R
wenn es sich beim ungemischten Heizkreis um eine
Fußbodenheizung handelt.
Die Brücke entfernen.
4
Die Drähte des Sicherheitstemperaturbegrenzers
4
am Stecker anschließen.
Den Vorlauffühler für den Dreiwegemischer anschließen
T
(Kreis B).
Die Heizungs-Umwälzpumpe anschließen (Kreis B).
Y
8
C003842-C
9
10
12
11
2
5. Anlage
73
