Stand-Ölheizkessel mit Brennwerttechnik
4 Nur Heizung (Möglichkeit der Warmwassererwärmung durch
zusätzliche Installation eines WW-Erwärmers).
4 Heizung mit hohem Wirkungsgrad.
4 Geringe Schadstoffemissionen.
4 Vormontierter und voreingestellter modulierender Ölbrenner.
4 Kesselkörper aus Edelstahl.
4 Elektronisches Schaltfeld der Spitzenklasse DIEMATIC iSystem.
4 Abgasableitung durch einen Anschluss für Luft-/Abgasführung
oder Schornstein.
4.2.1.

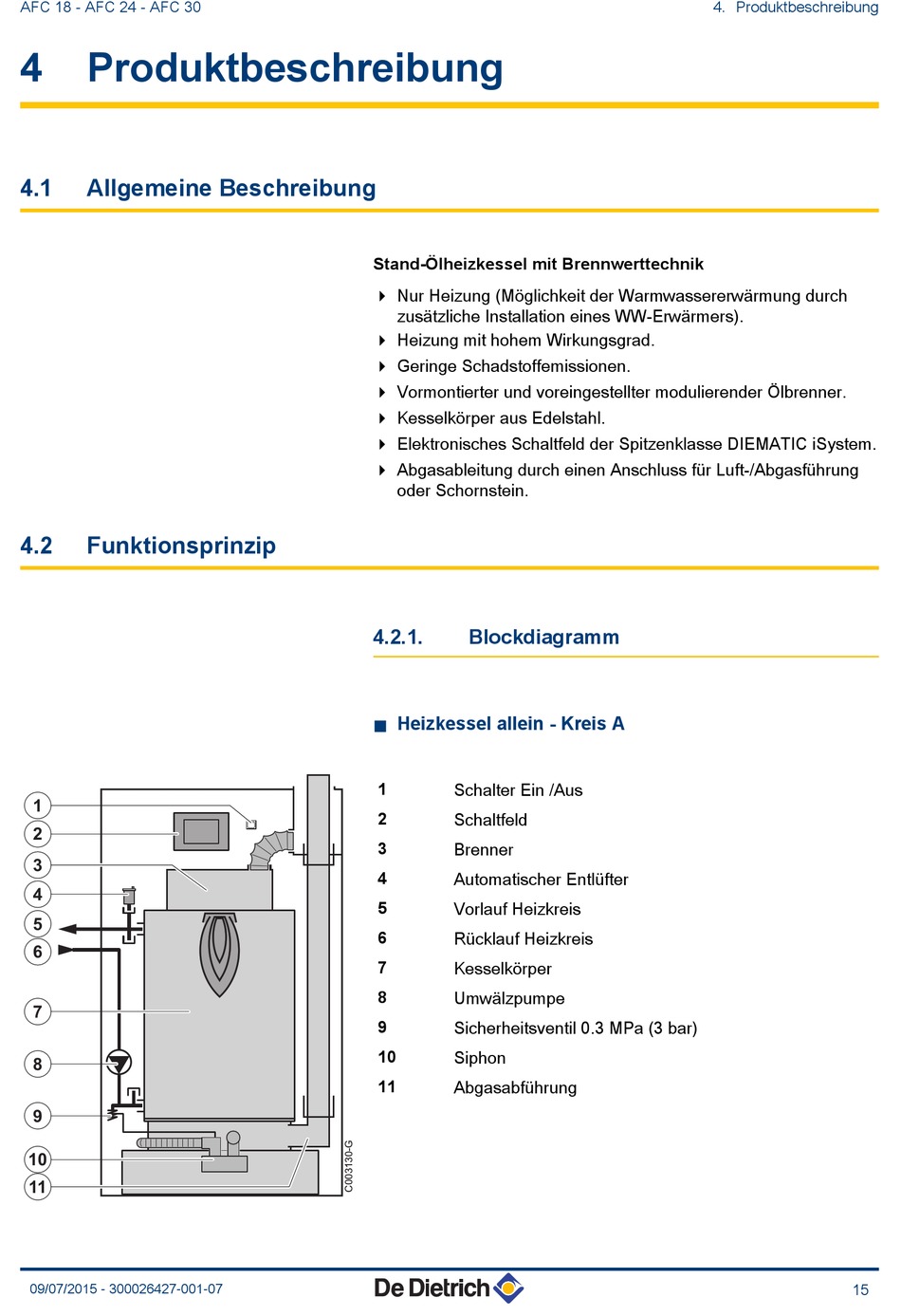

Blockdiagramm

n Heizkessel allein - Kreis A
Schalter Ein /Aus
1
Schaltfeld
2
Brenner
3
Automatischer Entlüfter
4
Vorlauf Heizkreis
5
Rücklauf Heizkreis
6
Kesselkörper
7
Umwälzpumpe
8
Sicherheitsventil 0.3 MPa (3 bar)
9
Siphon
10
Abgasabführung
11
