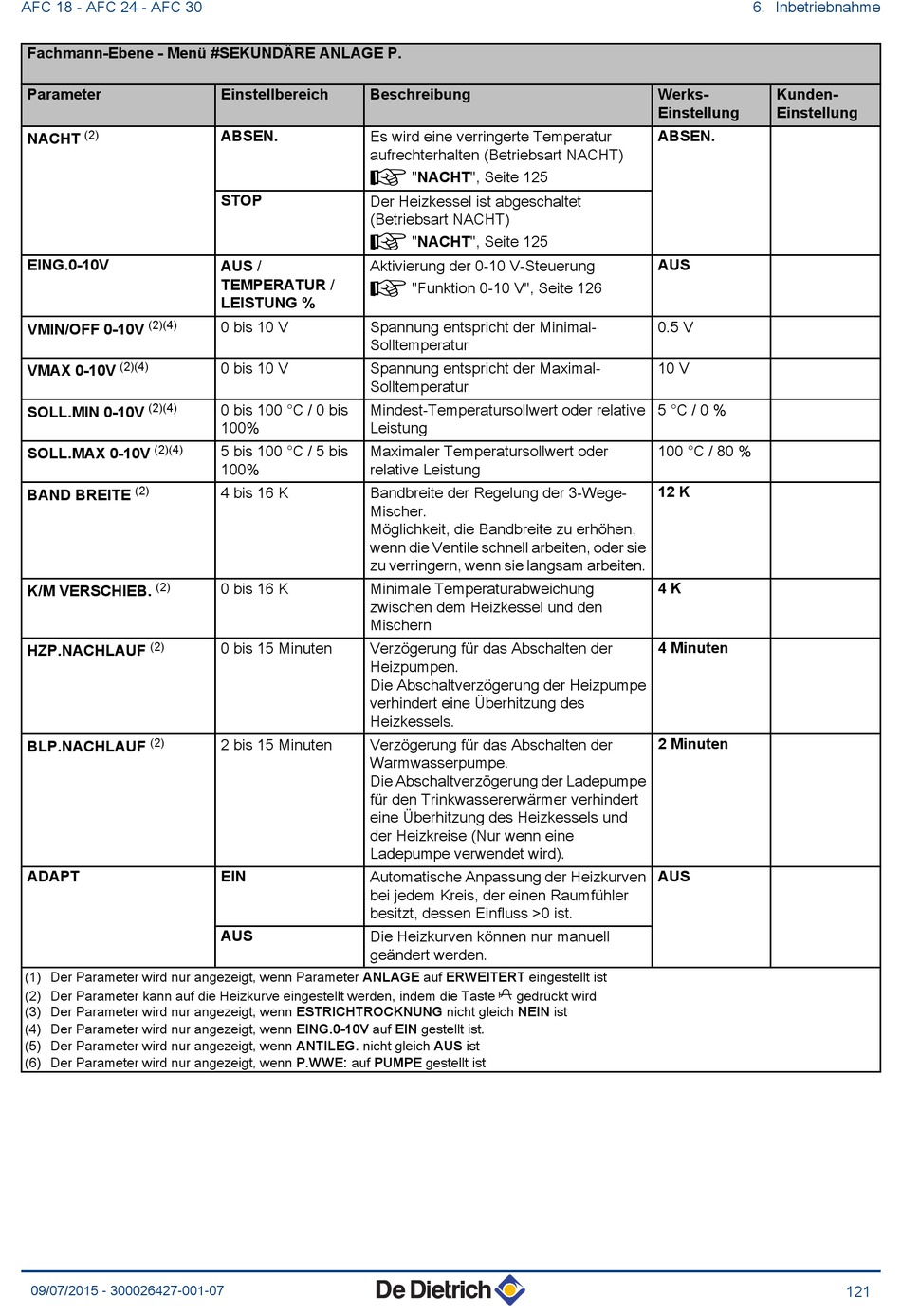

Fachmann-Ebene - Menü #SEKUNDÄRE ANLAGE P.
Parameter
(2)
NACHT
EING.0-10V
(2)(4)
VMIN/OFF 0-10V
(2)(4)
VMAX 0-10V
(2)(4)
SOLL.MIN 0-10V
(2)(4)
SOLL.MAX 0-10V
(2)
BAND BREITE
(2)
K/M VERSCHIEB.
(2)
HZP.NACHLAUF
(2)
BLP.NACHLAUF
ADAPT
(1) Der Parameter wird nur angezeigt, wenn Parameter ANLAGE auf ERWEITERT eingestellt ist
(2) Der Parameter kann auf die Heizkurve eingestellt werden, indem die Taste f gedrückt wird
(3) Der Parameter wird nur angezeigt, wenn ESTRICHTROCKNUNG nicht gleich NEIN ist
(4) Der Parameter wird nur angezeigt, wenn EING.0-10V auf EIN gestellt ist.
(5) Der Parameter wird nur angezeigt, wenn ANTILEG. nicht gleich AUS ist
(6) Der Parameter wird nur angezeigt, wenn P.WWE: auf PUMPE gestellt ist
