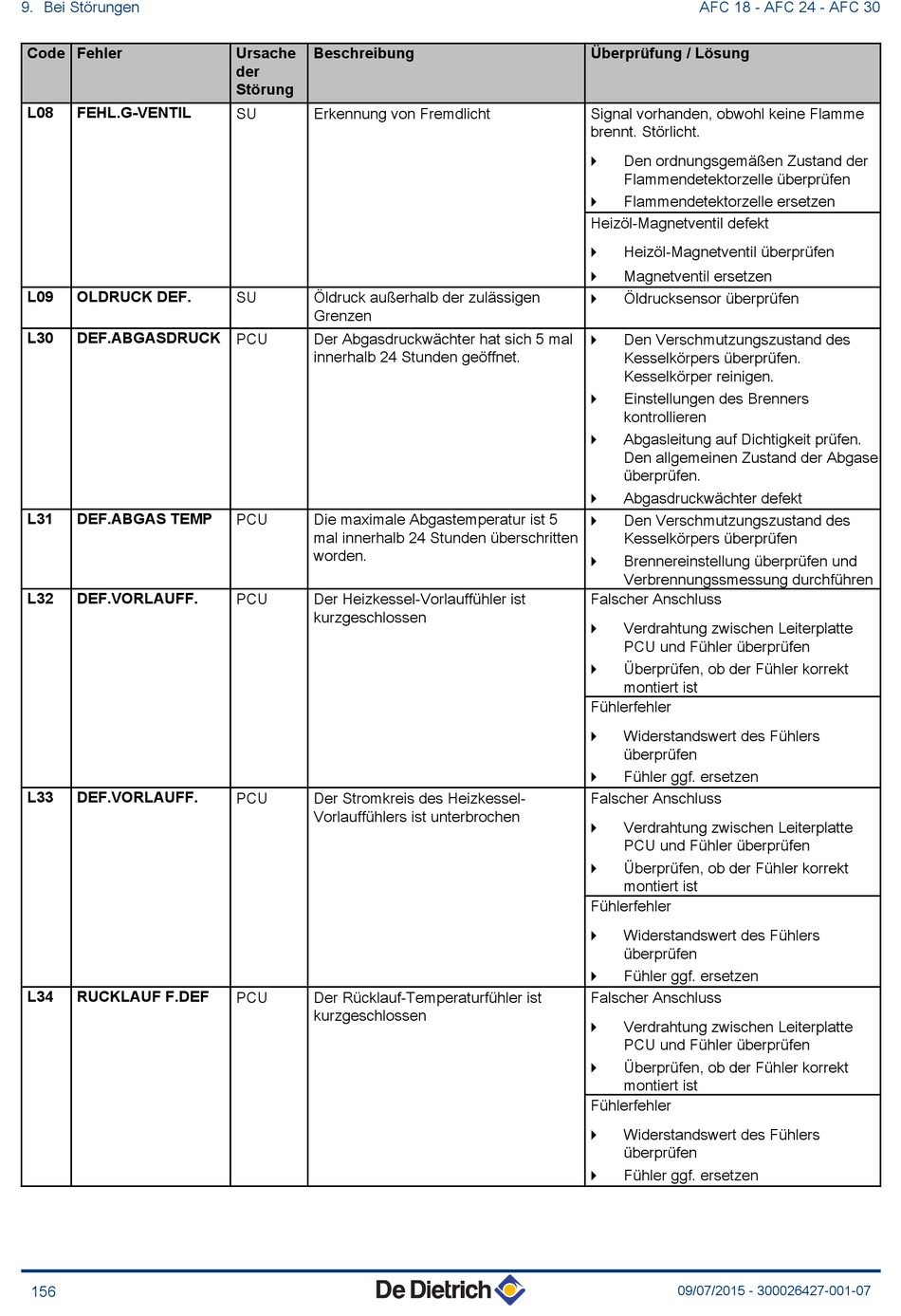

De Dietrich MODULENS O AFC 24 Installations- Und Wartungsanleitung Seite 158

9. Bei Störungen
Code Fehler
L08 FEHL.G-VENTIL
L09 OLDRUCK DEF.
DEF.ABGASDRUCK PCU
L30
L31 DEF.ABGAS TEMP
L32 DEF.VORLAUFF.
L33 DEF.VORLAUFF.
L34 RUCKLAUF F.DEF
156
Ursache Beschreibung
der
Störung
SU Erkennung von Fremdlicht
SU Öldruck außerhalb der zulässigen
Grenzen
Der Abgasdruckwächter hat sich 5 mal
innerhalb 24 Stunden geöffnet.
PCU Die maximale Abgastemperatur ist 5
mal innerhalb 24 Stunden überschritten
worden.
PCU Der Heizkessel-Vorlauffühler ist
kurzgeschlossen
PCU Der Stromkreis des Heizkessel-
Vorlauffühlers ist unterbrochen
PCU Der Rücklauf-Temperaturfühler ist
kurzgeschlossen
AFC 18 - AFC 24 - AFC 30
Überprüfung / Lösung
Signal vorhanden, obwohl keine Flamme
brennt. Störlicht.
Den ordnungsgemäßen Zustand der
4
Flammendetektorzelle überprüfen
Flammendetektorzelle ersetzen
4
Heizöl-Magnetventil defekt
Heizöl-Magnetventil überprüfen
4
Magnetventil ersetzen
4
Öldrucksensor überprüfen
4
Den Verschmutzungszustand des
4
Kesselkörpers überprüfen.
Kesselkörper reinigen.
Einstellungen des Brenners
4
kontrollieren
Abgasleitung auf Dichtigkeit prüfen.
4
Den allgemeinen Zustand der Abgase
überprüfen.
Abgasdruckwächter defekt
4
Den Verschmutzungszustand des
4
Kesselkörpers überprüfen
Brennereinstellung überprüfen und
4
Verbrennungssmessung durchführen
Falscher Anschluss
Verdrahtung zwischen Leiterplatte
4
PCU und Fühler überprüfen
Überprüfen, ob der Fühler korrekt
4
montiert ist
Fühlerfehler
Widerstandswert des Fühlers
4
überprüfen
Fühler ggf. ersetzen
4
Falscher Anschluss
Verdrahtung zwischen Leiterplatte
4
PCU und Fühler überprüfen
Überprüfen, ob der Fühler korrekt
4
montiert ist
Fühlerfehler
Widerstandswert des Fühlers
4
überprüfen
Fühler ggf. ersetzen
4
Falscher Anschluss
Verdrahtung zwischen Leiterplatte
4
PCU und Fühler überprüfen
Überprüfen, ob der Fühler korrekt
4
montiert ist
Fühlerfehler
Widerstandswert des Fühlers
4
überprüfen
Fühler ggf. ersetzen
4
