Wichtigste Komponenten; Heizkessel - De Dietrich MODULENS O AFC 24 Installations- Und Wartungsanleitung

AFC 18 - AFC 24 - AFC 30
4.3

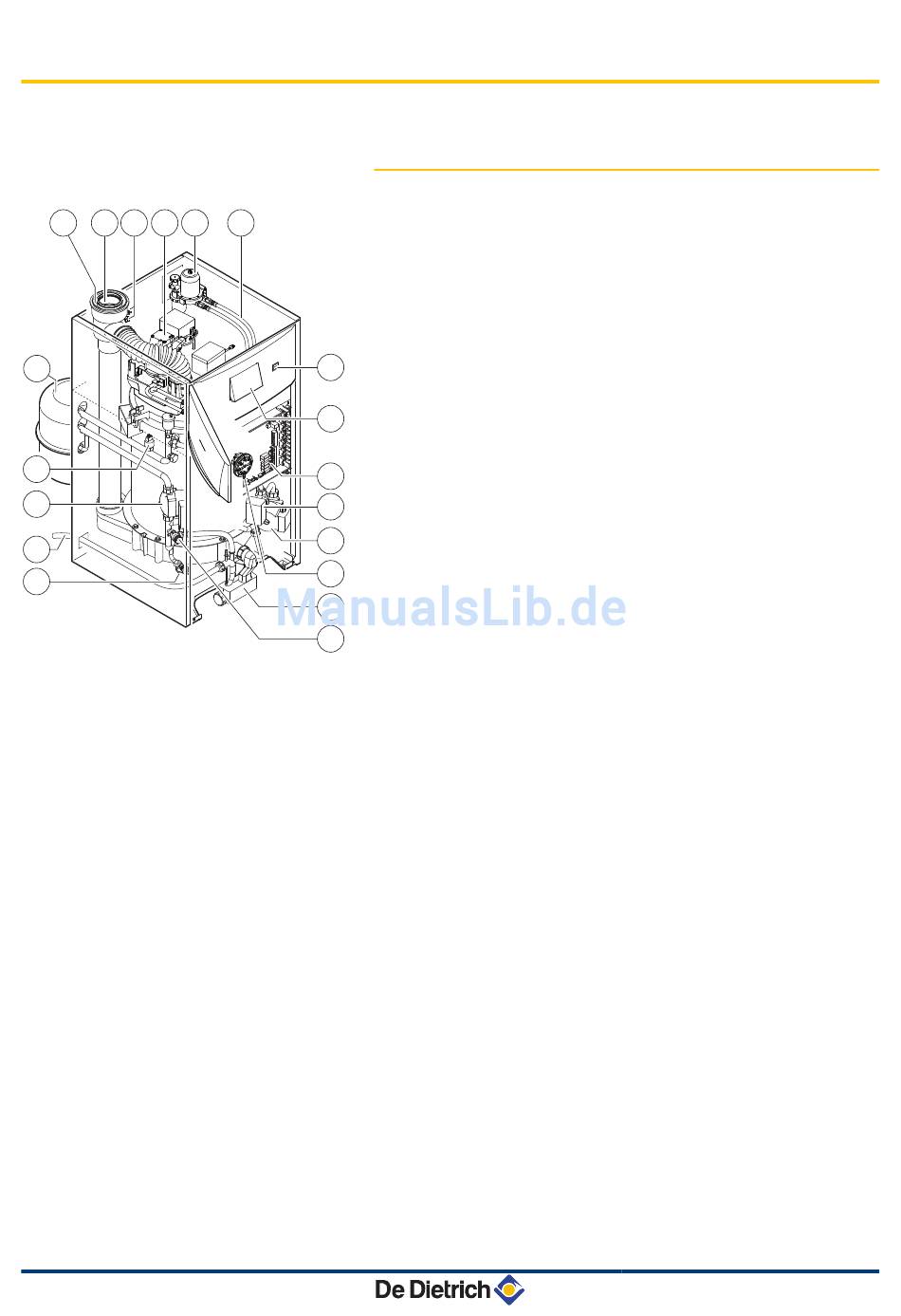

Wichtigste Komponenten

6 5 4 3 2
7
8
9
10
11
09/07/2015 - 300026427-001-07
4.3.1.
1
18
17
16
15
14
19
13
12
C003129-G

Heizkessel

Ölversorgungsschläuche
1
Ölfilter (40 µm) + Entlüfter + Absperrhahn
2
Vormontierter und voreingestellter modulierender
3
Ölbrenner
Abgasmesspunkt / Verbrennungsluft
4
Abgasrohr (Durchmesser 80 mm)
5
Luftzuführung (Durchmesser 125 mm)
6
18 l Druckausdehnungsgefäß
7
Elektronischer Drucksensor (Druck im Heizkreis)
8
Modulierende Heizungs-Umwälzpumpe
9
Schlauch zur Kondensatwasserableitung
10
Entleerungshahn
11
Sicherheitsventil 0.3 MPa (3 bar)
12
Siphon
13
Heizungs-Umwälzpumpe Mischerkreis (Zubehör)
14
Motorbetriebener 3-Wege-Mischer (Zubehör)
15
Anschlussplatinen (PCU + SCU)
16
Bedienteil
17
Schalter Ein /Aus
18
Abgasdruckwächter
19
4. Produktbeschreibung
25
