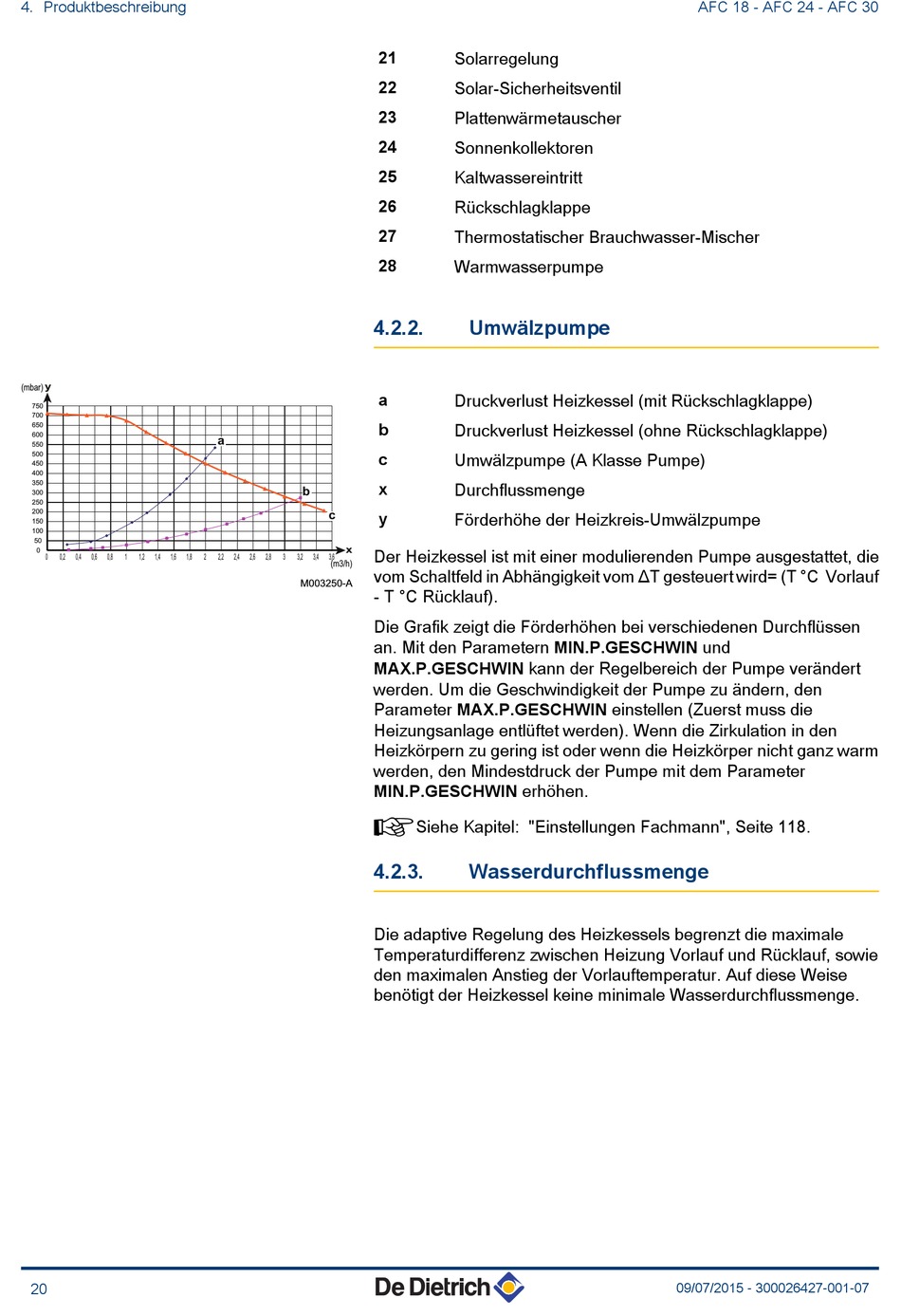

Umwälzpumpe; Wasserdurchflussmenge - De Dietrich MODULENS O AFC 24 Installations- Und Wartungsanleitung

4. Produktbeschreibung
(mbar)
750
700
650
600
550
500
450
400
350
300
250
200
150
100
50
0
0 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 1,8
20
4.2.2.
a
b
c
Der Heizkessel ist mit einer modulierenden Pumpe ausgestattet, die
2 2,2 2,4 2,6 2,8 3 3,2 3,4 3,6
(m3/h)
vom Schaltfeld in Abhängigkeit vom ΔT gesteuert wird= (T °C Vorlauf
M003250-A
- T °C Rücklauf).
Die Grafik zeigt die Förderhöhen bei verschiedenen Durchflüssen
an. Mit den Parametern MIN.P.GESCHWIN und
MAX.P.GESCHWIN kann der Regelbereich der Pumpe verändert
werden. Um die Geschwindigkeit der Pumpe zu ändern, den
Parameter MAX.P.GESCHWIN einstellen (Zuerst muss die
Heizungsanlage entlüftet werden). Wenn die Zirkulation in den
Heizkörpern zu gering ist oder wenn die Heizkörper nicht ganz warm
werden, den Mindestdruck der Pumpe mit dem Parameter
MIN.P.GESCHWIN erhöhen.
¼Siehe Kapitel: "Einstellungen Fachmann", Seite 118.
4.2.3.
Die adaptive Regelung des Heizkessels begrenzt die maximale
Temperaturdifferenz zwischen Heizung Vorlauf und Rücklauf, sowie
den maximalen Anstieg der Vorlauftemperatur. Auf diese Weise
benötigt der Heizkessel keine minimale Wasserdurchflussmenge.
Solarregelung
21
Solar-Sicherheitsventil
22
Plattenwärmetauscher
23
Sonnenkollektoren
24
Kaltwassereintritt
25
Rückschlagklappe
26
Thermostatischer Brauchwasser-Mischer
27
Warmwasserpumpe
28
Umwälzpumpe
Druckverlust Heizkessel (mit Rückschlagklappe)
a
Druckverlust Heizkessel (ohne Rückschlagklappe)
b
Umwälzpumpe (A Klasse Pumpe)
c
Durchflussmenge
x
Förderhöhe der Heizkreis-Umwälzpumpe
y

Wasserdurchflussmenge

AFC 18 - AFC 24 - AFC 30
09/07/2015 - 300026427-001-07
