Vivadens
Gas-Brennwert-Wandheizkessel
MCR 24/28 BIC PLUS
300019188-001-06
Bedienungs-
Anleitung
Luxemburg
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für De Dietrich MCR 24

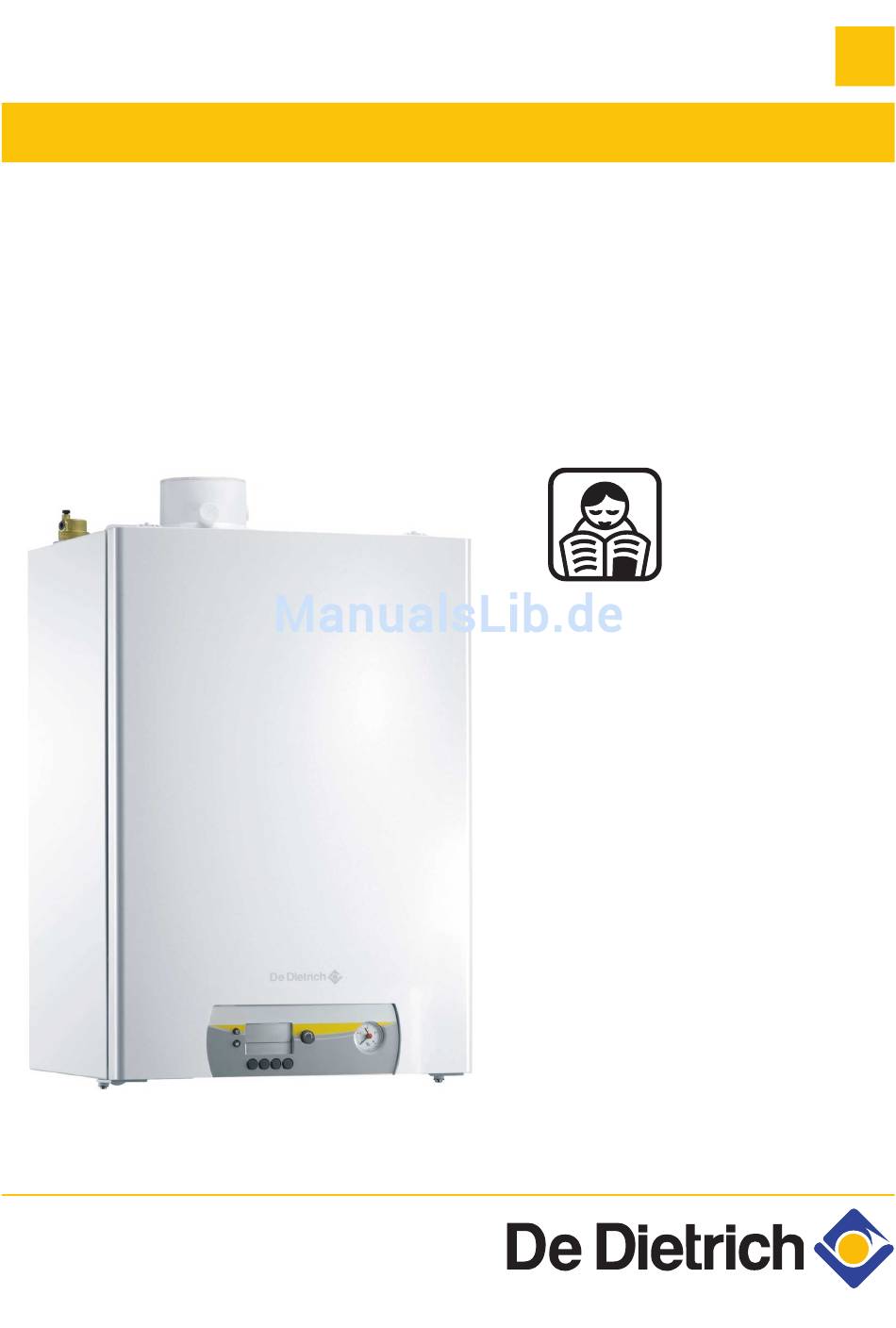

  • Seite 1 Luxemburg Vivadens Gas-Brennwert-Wandheizkessel MCR 24/28 BIC PLUS Bedienungs- Anleitung 300019188-001-06...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheit ....................4 Allgemeine Sicherheitshinweise ......4 Empfehlungen ............5 Verantwortlichkeiten ..........6 1.3.1 Pflichten des Herstellers .........6 1.3.2 Pflichten des Installateurs ........6 1.3.3 Pflichten des Benutzers ..........7 Über diese Anleitung .................8 Benutzte Symbole ..........8 Abkürzungen ............8 Technische Daten ..................9 Zulassungen ............9 3.1.1 Zertifizierungen ............9 Technische Daten ..........9 Produktbeschreibung ................12...
  • Seite 3 Inhaltsverzeichnis Anzeige der gemessenen Werte ......21 Überprüfung und Wartung ..............22 Allgemeine Hinweise ..........22 Regelmäßige Überprüfungen ......22 Befüllung der Anlage ..........23 Entlüftung der Heizung ........24 Bei Störungen ...................27 Fehlercodes ............27 7.1.1 e01 - e02 - e07 - e09 ......27 7.1.2 e04 ..............27 7.1.3 Weitere Fehlercodes ..........28 7.1.4...
  • Seite 4 170915 - 300019188-001-06...
  • Seite 5: Sicherheit

    MCR 24/28 BIC PLUS 1. Sicherheit Sicherheit Allgemeine Sicherheitshinweise GEFAHR Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des...
  • Seite 6: Empfehlungen

    1. Sicherheit MCR 24/28 BIC PLUS WARNUNG Je nach den Einstellungen des Gerätes: 4 Die Temperatur der Abgasleitungen kann 60 °C übersteigen. 4 Die Temperatur der Heizkörper kann 85 °C erreichen. 4 Die Temperatur des Warmwassers kann 65 °C erreichen.
  • Seite 7: Verantwortlichkeiten

    MCR 24/28 BIC PLUS 1. Sicherheit Verantwortlichkeiten 1.3.1. Pflichten des Herstellers Unsere Produkte werden unter Einhaltung der Anforderungen der verschiedenen europäischen geltenden Richtlinien hergestellt. Aus diesem Grund werden sie mit dem [-Kennzeichen und sämtlichen erforderlichen Dokumenten geliefert. Technische Änderungen vorbehalten.
  • Seite 8: Pflichten Des Benutzers

    1. Sicherheit MCR 24/28 BIC PLUS 1.3.3. Pflichten des Benutzers Um einen optimalen Betrieb des Gerätes zu gewährleisten, muss der Benutzer folgende Anweisungen beachten: 4 Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen. 4 Für die Installation und die erste Inbetriebnahme muss qualifiziertes Fachpersonal beauftragt werden.
  • Seite 9: Über Diese Anleitung

    MCR 24/28 BIC PLUS 2. Über diese Anleitung Über diese Anleitung Benutzte Symbole In dieser Anleitung werden verschiedene Gefahrenstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, helfen jedes Problem zu vermeiden und die korrekte Funktion des Gerätes sicherstellen.
  • Seite 10: Technische Daten

    3. Technische Daten MCR 24/28 BIC PLUS Technische Daten Zulassungen 3.1.1. Zertifizierungen EG-Produkt-ID-Nummer PIN 0063BQ3009 < 60 mg / kWh Technische Daten Heizkesselart MCR BIC PLUS Leistungsbereich (Pn) minimum-maximum 5,5 - 23,8 Heizbetrieb (80/60 °C) Werks-Einstellung 17,8 Leistungsbereich (Pn) minimum-maximum 6,3 - 25,0 Heizbetrieb (50/30 °C)
  • Seite 11 MCR 24/28 BIC PLUS 3. Technische Daten Heizkesselart MCR BIC PLUS Minimaler Betriebsdruck bar (MPa) Wasserinhalt Liter Trinkwasserkreis Sollwert Vorlauftemperatur °C Maximaler Kaltwasser-Nenndruck bar (MPa) Minimaler Betriebsdruck für 11 l/min bar (MPa) Wasserspeicher Liter Verbrennungsprodukte-Kreislauf Anschlussdurchmesser 60/100 Abgasmassenstrom (min./max.) kg/h...
  • Seite 12 3. Technische Daten MCR 24/28 BIC PLUS Heizkesselart MCR BIC PLUS Warmwasser-Parameter Angegebenes Lastprofil Täglicher Stromverbrauch 0,231 elec Jährlicher Energieverbrauch ƞ Energieeffizienz der Warmwasserbereitung Täglicher Brennstoffverbrauch 32,373 fuel Jährlicher Brennstoffverbrauch (1) 1 mbar = 100 Pa, 1 daPa = 1 mmWS (2) Niedertemperaturbetrieb steht für eine Rücklauftemperatur (am Heizgeräteeinlass) für Brennwertkessel von 30 °C, für...
  • Seite 13: Produktbeschreibung

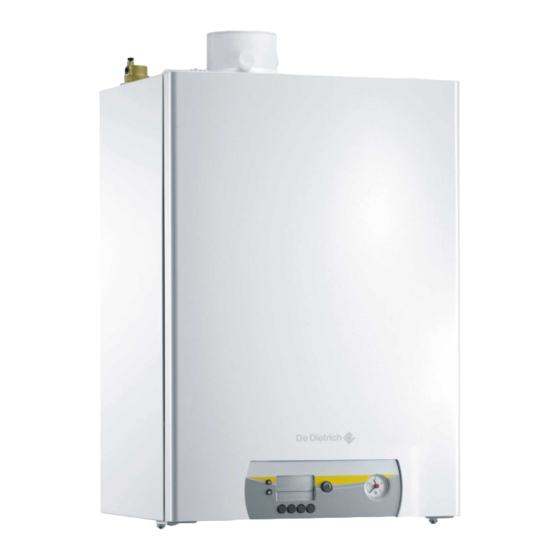

    MCR 24/28 BIC PLUS 4. Produktbeschreibung Produktbeschreibung Allgemeine Beschreibung Gas-Brennwert-Wandheizkessel 4 Heizung und Warmwassererwärmung mit integriertem Speicher. 4 Heizung mit hohem Wirkungsgrad. 4 Geringe Schadstoffemissionen. 4 Vereinfachte Installation und Anschlüsse durch mitgelieferten Montagerahmen. 4 Abgasableitung durch einen Anschluss mit Luft-/Abgasführung, Doppelrohr oder 3CE.
  • Seite 14: Betrieb

    5. Betrieb MCR 24/28 BIC PLUS Betrieb Schaltfeld Menütaste Display Hauptschalter Ein /Aus Manometer Schornsteinfegertaste Taste ( oder RESET Heizungstemperaturtaste oder - Warmwassertemperaturtaste oder + Taste SERVICE oder U Das Display zeigt den Betriebszustand des Kessels und mögliche Fehler. Die Symbole oberhalb der Funktionstasten geben deren aktuellen Zustand an.
  • Seite 15: Inbetriebnahme Des Heizkessels

    MCR 24/28 BIC PLUS 5. Betrieb Inbetriebnahme des Heizkessels 1. Den Wasserdruck in der Anlage überprüfen. 2. Gasabsperrhahn öffnen. T000164-B 3. Den Ein/Aus-Schalter des Heizkessels betätigen. 4. Der Einschaltzyklus beginnt. Er dauert 2 Minuten und kann nicht unterbrochen werden. Während des Einschaltzykluses werden auf der Anzeige die...
  • Seite 16: Entfrostung

    5. Betrieb MCR 24/28 BIC PLUS 3. Gasgerätehahn schließen. T000179-A Entfrostung Im Falle einer klassischen Installation wird empfohlen, den Heizkesselthermostaten auf einen Wert kleiner oder gleich 10 °C einzustellen. Der Heizkessel im ECO-Modus einstellen mit dem Parameter p4, der Wärme halten-Modus ist deaktiviert.
  • Seite 17: Änderung Der Einstellungen

    MCR 24/28 BIC PLUS 5. Betrieb Änderung der Einstellungen 5.5.1. Heizungstemperatur ändern Bei Vorhandensein eines Fühlers oder einer OpenTherm- Regelung wird die Temperatur des Heizungsvorlaufs automatisch angepasst. Im Sommer kann die Temperatur des Heizungsvorlaufs verringert werden, ohne den Komfort zu beeinträchtigen. Hierzu wie folgt vorgehen: 1.
  • Seite 18: Zentralheizung Ausschalten Oder Sommerbetrieb Aktivieren

    5. Betrieb MCR 24/28 BIC PLUS 5.5.3. Zentralheizung ausschalten oder Sommerbetrieb aktivieren 1. Die Taste D drücken. Das Symbol D und die aktuelle Temperatur werden angezeigt. 2. Mehrmals die Taste [-] drücken, bis der Wert 0ff angezeigt wird. 3. Zum Bestätigen des neuen Werts die Taste S drücken.
  • Seite 19: Warmwassertemperatur Ändern

    MCR 24/28 BIC PLUS 5. Betrieb 5.5.4. Warmwassertemperatur ändern 1. Die Taste N drücken. Das Symbol N und die aktuelle Temperatur werden angezeigt. 2. Mit den Tasten [+] und [-] den Parameterwert ändern. 3. Zum Bestätigen des neuen Werts die Taste S drücken.
  • Seite 20: Warmwasserbereitung Ausschalten

    5. Betrieb MCR 24/28 BIC PLUS 5.5.5. Warmwasserbereitung ausschalten 1. Die Taste N drücken. Das Symbol N und die aktuelle Temperatur werden angezeigt. 2. Mehrmals die Taste [-] drücken, bis der Wert 0ff angezeigt wird. 3. Zum Bestätigen des neuen Werts die Taste S drücken.
  • Seite 21 MCR 24/28 BIC PLUS 5. Betrieb Um diese Parameter zu verändern, wie folgt vorgehen: 1. Mehrmals die Taste f drücken, bis das Symbol W in der Menüleiste zu blinken beginnt. 2. Taste S drücken, um das Benutzer-Menü zu öffnen. Symbol p[1 erscheint.
  • Seite 22: Anzeige Der Gemessenen Werte

    5. Betrieb MCR 24/28 BIC PLUS Anzeige der gemessenen Werte Im Informationsmenü Q können die folgenden Werte angezeigt werden: 4 t1 = Vorlauftemperatur (°C) 4 t2 = Rücklauftemperatur (°C) 4 t3 = Temperatur des Speicherfühlers (°C) Diese Temperatur dient nur der internen Steuerung im WWE- Modus.
  • Seite 23: Überprüfung Und Wartung

    MCR 24/28 BIC PLUS 6. Überprüfung und Wartung Überprüfung und Wartung Allgemeine Hinweise ACHTUNG Eine jährliche Inspektion ist vorgeschrieben. Es wird empfohlen, einen Wartungsvertrag abzuschließen. Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen. Es dürfen nur Originalersatzteile verwendet werden. Sicherstellen, dass die Kanäle und Schornsteine korrekt angeschlossen, in einem guten Zustand und nicht verstopft sind.
  • Seite 24: Befüllung Der Anlage

    6. Überprüfung und Wartung MCR 24/28 BIC PLUS 4 Die Außenflächen des Heizkessels mit einem feuchten Tuch und einem milden Reinigungsmittel reinigen. ACHTUNG Der Kessel darf von innen nur durch Fachpersonal gereinigt werden. Befüllung der Anlage Der Wasserdruck im Heizkessel muss zwischen 1,5 und 2 bar betragen.
  • Seite 25: Entlüftung Der Heizung

    MCR 24/28 BIC PLUS 6. Überprüfung und Wartung 4. Vor dem Befüllen der Zentralheizung abwarten, bis die Temperatur unter 40 °C fällt und die Heizkörper sich kalt anfühlen. T000185-A 5. Hähne des Systemtrenners öffnen. T000136-A 6. Den Systemtrenner schließen, wenn das Manometer einen Druck 2 bar von 2 bar anzeigt.
  • Seite 26 6. Überprüfung und Wartung MCR 24/28 BIC PLUS 2. Den Raumthermostat auf die höchstmögliche Temperatur einstellen. T000183-A 3. Abwarten, bis die Heizkörper warm sind. T000184-A 4. Heizung ausschalten. T000155-A 5. Ca. 10 Minuten abwarten, bis die Heizkörper abgekühlt sind. T000185-A 6.
  • Seite 27 MCR 24/28 BIC PLUS 6. Überprüfung und Wartung 7. Den Entlüftungsanschluss mit dem mitgelieferten Entlüftungsschlüssel öffnen und dabei einen Lappen gegen den Anschluss drücken. T000217-A 8. Warten, bis Wasser aus dem Entlüftungsventil austritt, und danach den Entlüftungsanschluss schließen. ACHTUNG Das Wasser kann noch heiß sein.
  • Seite 28: Bei Störungen

    7. Bei Störungen MCR 24/28 BIC PLUS Bei Störungen Fehlercodes 7.1.1. e01 - e02 - e07 - e09 T004115-A Wenn einer der nebenstehenden Fehlercodes angezeigt wird, den Hydraulikdruck überprüfen: Fall 1: Druck größer als oder gleich 1 bar 4 Taste RESET drücken, um das Gerät neu zu initialisieren. Einige Momente warten.
  • Seite 29: Weitere Fehlercodes

    MCR 24/28 BIC PLUS 7. Bei Störungen 7.1.3. Weitere Fehlercodes Wenn ein anderer Fehlercode erscheint, Installateur benachrichtigen. 7.1.4. Vor Kontaktaufnahme mit dem Installateur Vor Kontaktaufnahme mit dem Installateur Folgende Informationen vom Typenschild des Gerätes abschreiben: 4 Eingesetzte Gasart 4 Heizkesseltyp 4 Herstellungsdatum 4 Seriennummer des Gerätes...
  • Seite 30: Störungen Und Abhilfe

    7. Bei Störungen MCR 24/28 BIC PLUS Störungen und Abhilfe Problem Vermutliche Ursachen Abhilfe Prüfen, ob die Spannungsversorgung zum Heizkessel eingeschaltet ist. Heizkessel nicht in Betrieb. Die Sicherungen und die Schalter kontrollieren. Überprüfen, dass der Gashahn richtig geöffnet ist. Es gibt kein Warmwasser.
  • Seite 31 MCR 24/28 BIC PLUS 7. Bei Störungen Problem Vermutliche Ursachen Abhilfe Die Schellen der Installateur kontaktieren. Zentralheizungsrohre sind zu fest angezogen. Luft in den Heizungsleitungen. Es ist erforderlich, die im Speicher oder in den Leitungen bzw. Wasserarmaturen eventuell Geräusche in den befindliche Luft zu entlüften, um unangenehme...
  • Seite 32: Entsorgung

    8. Entsorgung MCR 24/28 BIC PLUS Entsorgung Entsorgung/Recycling Ausbau und Entsorgung des Kessels müssen von qualifiziertem Fachpersonal unter Einhaltung der vor Ort vorherrschenden Vorschriften und Gesetze durchgeführt werden. Befolgen Sie die unten beschriebenen Schritte, um den Kessel zu entfernen: 4 Heizkessel spannungsfrei schalten.
  • Seite 33: Energieeinsparungen

    MCR 24/28 BIC PLUS 9. Energieeinsparungen Energieeinsparungen Energieeinsparungen Dieses Kapitel enthält: 4 Empfehlungen zum Energiesparen 4 Empfehlungen zur Einstellung des Raumthermostaten 9.1.1. Empfehlungen zum Energiesparen 4 Den Raum, in dem der Heizkessel installiert ist, gut belüften. Belüftungsöffnungen nicht verstopfen. Hinter den Heizkörpern Reflektorplatten platzieren, um Wärmeverluste zu vermeiden.
  • Seite 34 9. Energieeinsparungen MCR 24/28 BIC PLUS 4 Bei Verwendung eines Thermostats des Typs ON/OFF, die Wassertemperatur (p1) im Sommer verringern (z. B. 60 im Sommer und 80 im Winter). 4 Bei der Einstellung eines Thermostaten mit Zeitprogramm Abwesenheiten und Urlaubstage bedenken.
  • Seite 35: 10 Garantie

    MCR 24/28 BIC PLUS 10. Garantie 10 Garantie 10.1 Allgemeine Angaben Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Ihnen für Ihr Vertrauen. Wir weisen Sie darauf hin, dass die ursprünglichen Eigenschaften Ihres Gerätes bei regelmäßiger Kontrolle und Wartung besser gewährleistet werden können.
  • Seite 36 10. Garantie MCR 24/28 BIC PLUS Das Demontieren von Baugruppen wie Motoren, Pumpen, Magnetventile usw. führt zum Erlöschen der Garantie. Die von der Europäischen Richtlinie 99/44/EWG aufgestellten Rechte, übertragen durch die Gesetzesverordnung Nr. 24 vom 2. Februar 2002, veröffentlicht im J.O Nr. 57 vom 8. März 2002, bleiben gültig.
  • Seite 37: 11 Anhang

    MCR 24/28 BIC PLUS 11. Anhang 11 Anhang 11.1 ErP Informationen 11.1.1. Produktdatenblatt DeDietrich - MCR BIC PLUS 24/28 Raumheizung – Temperaturanwendung Mittelbereich Warmwasserbereitung – Angegebenes Lastprofil Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz Klasse für die Warmwasserbereitungs-Energieeffizienz Wärmenennleistung (Prated of Psup) Raumheizung –...
  • Seite 38: Anlagendatenblatt

    11. Anhang MCR 24/28 BIC PLUS 11.1.2. Anlagendatenblatt Die dem Paket beiliegende Karte für Kessel gibt die Energieeffizienz der Zentralheizung für das Paket an Jahreszeitbedingte Raumheizungs-Energieeffi zienz des Heizkessels ‘I’ Temperaturüberwachung Klasse I = 1 %, Klasse II = 2 %, Klasse III = 1,5 %, Klasse IV = 2 %, Klasse V = 3 %, Klasse VI = 4 %, aus dem Datenblatt der Temperaturüberwachung...
  • Seite 39 MCR 24/28 BIC PLUS 11. Anhang Der Wert der Raumheizungs-Energieeffizienz des Vorzugsraumheizgerätes in %. Der Faktor zur Gewichtung der Wärmeleistung der Vorzugs- und Zusatzheizgeräte einer Verbundanlage gemäß der folgenden Tabelle. Der Wert des mathematischen Ausdrucks: 294/(11 . Prated), wobei sich(Prated) auf das Vorzugsraumheizgerät bezieht.
  • Seite 40 11. Anhang MCR 24/28 BIC PLUS Die dem Paket beiliegende Karte für Kombinationsheizgeräte (Kessel oder Heizpumpen) gibt die Energieeffizienz der Warmwasserheizung für das Paket an Warmwasserbereitungs-Energieeffi zienz des Kombiheizgerätes ‘I’ Angegebenes Lastprofi l: Solarer Beitrag Hilfsstrom aus dem Produktdatenblatt der Solareinrichtung (1,1 x ‘I’...
  • Seite 41 MCR 24/28 BIC PLUS 11. Anhang Der Wert des mathematischen Ausdrucks (Q . 2,5)/ (220 . Q ) in %, wobei Q aus dem Produktdatenblatt der Solareinrichtung und Q aus der Verordnung EU 811/2013, Anhang VII Tabelle 15 für das angegebene Lastprofil M, L, XL oder XXL stammt.
  • Seite 44 Бизнес-центр «Чайка Плаза», +49 (0)25 72 / 9161-0 офис 309 +49 (0)25 72 / 9161-102 info@remeha.de +7 (495) 221-31-51 info@dedietrich.ru DE DIETRICH THERMIQUE Iberia S.L.U. DE DIETRICH SERVICE www.dedietrich-calefaccion.es www.dedietrich-heiztechnik.com Freecall 0800 / 201608 C/Salvador Espriu, 11 08908 L’HOSPITALET de LLOBREGAT +34 935 475 850 info@dedietrich-calefaccion.es...
