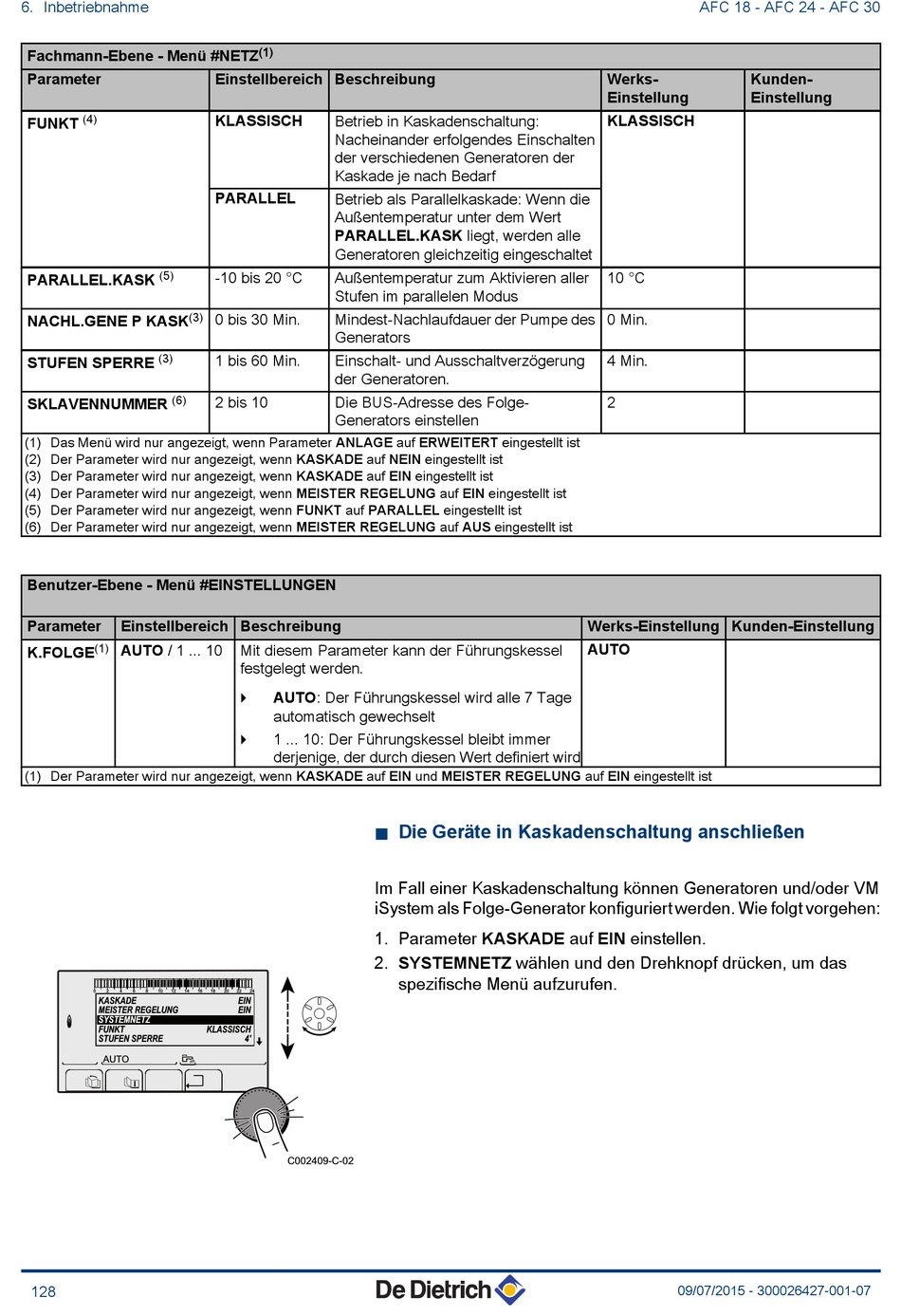

6. Inbetriebnahme
Fachmann-Ebene - Menü #NETZ
Parameter
(4)
FUNKT
(5)
PARALLEL.KASK
(3)
NACHL.GENE P KASK
(3)
STUFEN SPERRE
(6)
SKLAVENNUMMER
(1) Das Menü wird nur angezeigt, wenn Parameter ANLAGE auf ERWEITERT eingestellt ist
(2) Der Parameter wird nur angezeigt, wenn KASKADE auf NEIN eingestellt ist
(3) Der Parameter wird nur angezeigt, wenn KASKADE auf EIN eingestellt ist
(4) Der Parameter wird nur angezeigt, wenn MEISTER REGELUNG auf EIN eingestellt ist
(5) Der Parameter wird nur angezeigt, wenn FUNKT auf PARALLEL eingestellt ist
(6) Der Parameter wird nur angezeigt, wenn MEISTER REGELUNG auf AUS eingestellt ist
Benutzer-Ebene - Menü #EINSTELLUNGEN
Parameter Einstellbereich Beschreibung
(1) AUTO / 1 ... 10
K.FOLGE
(1) Der Parameter wird nur angezeigt, wenn KASKADE auf EIN und MEISTER REGELUNG auf EIN eingestellt ist
0 2 4 6 8 10 12 14
KASKADE
MEISTER REGELUNG
E 1
SYSTEMNETZ
2 FUNKT
1
D
2 STUFEN SPERRE
# F  !
% $
AUTO
J
I
STD
128
(1)
Einstellbereich Beschreibung
Betrieb in Kaskadenschaltung:
KLASSISCH
Nacheinander erfolgendes Einschalten
der verschiedenen Generatoren der
Kaskade je nach Bedarf
Betrieb als Parallelkaskade: Wenn die
PARALLEL
Außentemperatur unter dem Wert
PARALLEL.KASK liegt, werden alle
Generatoren gleichzeitig eingeschaltet
-10 bis 20 °C Außentemperatur zum Aktivieren aller
Stufen im parallelen Modus
0 bis 30 Min. Mindest-Nachlaufdauer der Pumpe des
Generators
1 bis 60 Min. Einschalt- und Ausschaltverzögerung
der Generatoren.
2 bis 10 Die BUS-Adresse des Folge-
Generators einstellen
Mit diesem Parameter kann der Führungskessel
festgelegt werden.
AUTO: Der Führungskessel wird alle 7 Tage
4
automatisch gewechselt
1 ... 10: Der Führungskessel bleibt immer
4
derjenige, der durch diesen Wert definiert wird
16 18 20 22 24
EIN
EIN
KLASSISCH
4'
<
9
C002409-C-02
n Die Geräte in Kaskadenschaltung anschließen
Im Fall einer Kaskadenschaltung können Generatoren und/oder VM
iSystem als Folge-Generator konfiguriert werden. Wie folgt vorgehen:
1. Parameter KASKADE auf EIN einstellen.
2. SYSTEMNETZ wählen und den Drehknopf drücken, um das
spezifische Menü aufzurufen.
AFC 18 - AFC 24 - AFC 30
Werks- Kunden-
Einstellung Einstellung
KLASSISCH
10 °C
0 Min.
4 Min.
2
Werks-Einstellung Kunden-Einstellung
AUTO
09/07/2015 - 300026427-001-07
