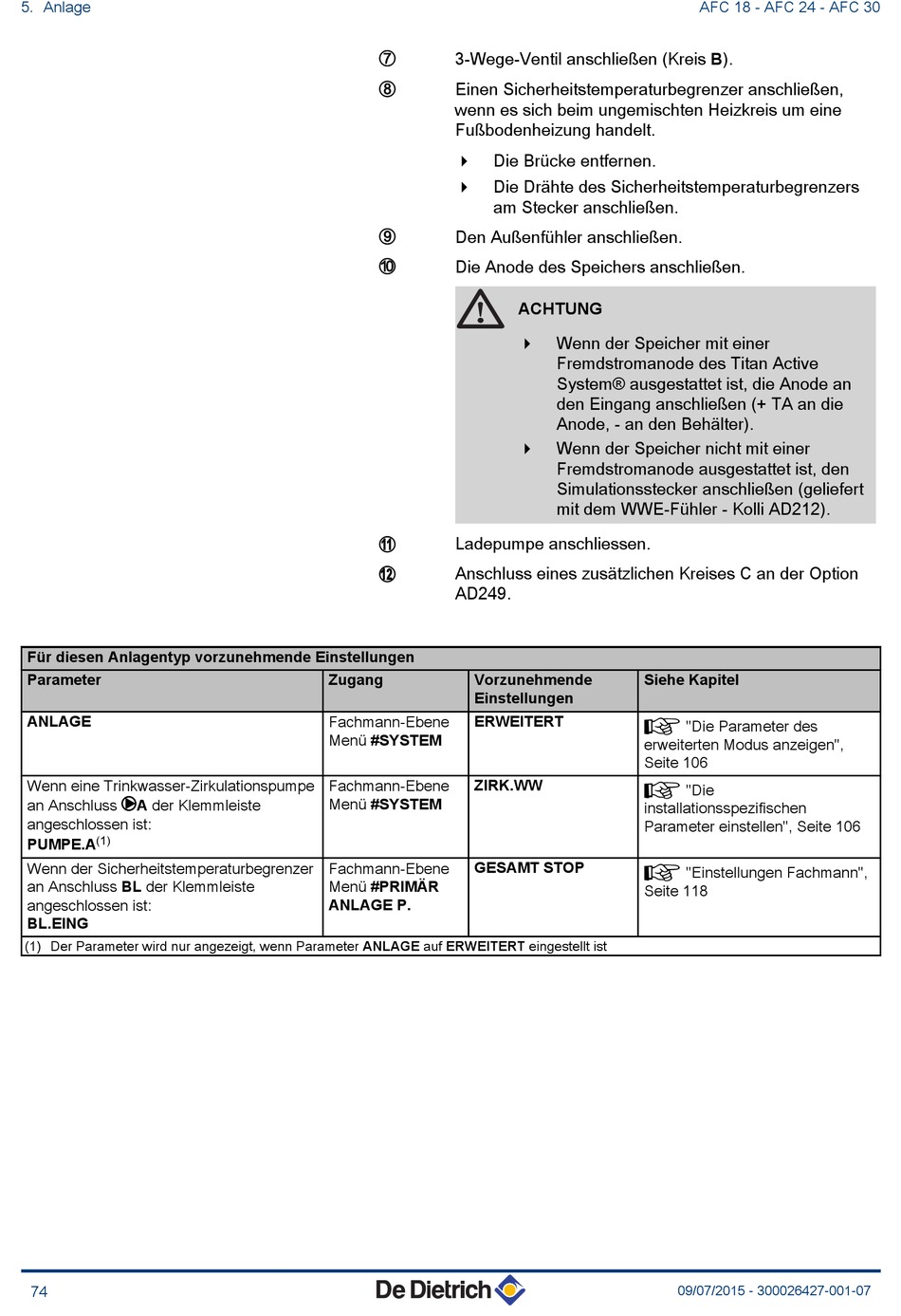

5. Anlage
Für diesen Anlagentyp vorzunehmende Einstellungen
Parameter
ANLAGE
Wenn eine Trinkwasser-Zirkulationspumpe
an Anschluss MA der Klemmleiste
angeschlossen ist:
(1)
PUMPE.A
Wenn der Sicherheitstemperaturbegrenzer
an Anschluss BL der Klemmleiste
angeschlossen ist:
BL.EING
(1) Der Parameter wird nur angezeigt, wenn Parameter ANLAGE auf ERWEITERT eingestellt ist
74
3-Wege-Ventil anschließen (Kreis B).
U
Einen Sicherheitstemperaturbegrenzer anschließen,
I
wenn es sich beim ungemischten Heizkreis um eine
Fußbodenheizung handelt.
Die Brücke entfernen.
4
Die Drähte des Sicherheitstemperaturbegrenzers
4
am Stecker anschließen.
Den Außenfühler anschließen.
O
Die Anode des Speichers anschließen.
P
Ladepumpe anschliessen.
a
Anschluss eines zusätzlichen Kreises C an der Option
z
AD249.
Zugang Vorzunehmende
Einstellungen
Fachmann-Ebene
ERWEITERT
Menü #SYSTEM
Fachmann-Ebene
ZIRK.WW
Menü #SYSTEM
Fachmann-Ebene
GESAMT STOP
Menü #PRIMÄR
ANLAGE P.
ACHTUNG
Wenn der Speicher mit einer
4
Fremdstromanode des Titan Active
System® ausgestattet ist, die Anode an
den Eingang anschließen (+ TA an die
Anode, - an den Behälter).
Wenn der Speicher nicht mit einer
4
Fremdstromanode ausgestattet ist, den
Simulationsstecker anschließen (geliefert
mit dem WWE-Fühler - Kolli AD212).
Siehe Kapitel
¼ "Die Parameter des
erweiterten Modus anzeigen",
Seite 106
¼ "Die
installationsspezifischen
Parameter einstellen", Seite 106
¼ "Einstellungen Fachmann",
Seite 118
