4.2

Anschluss der Messeinheit

4.2.1

Anschluss Messumformer

Warnung!
x Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät
nicht unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur
Zerstörung von Teilen der Elektronik führen.
x Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor
die Hilfsenergie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforder-
lich).
x Typenschildangaben mit ortsüblicher Versorgungsspannung und Frequenz verglei-
chen. Ferner sind die national gültigen Installationsvorschriften zu beachten.
1. Anschlussklemmenraumdeckel (f) vom Messumformergehäuse abschrauben.
2. Hilfsenergiekabel (a) und Signalkabel (b) durch die betreffenden Kabeleinführun-
gen legen.
3. Verdrahtung vornehmen:
– Anschlussplan (Wandaufbaugehäuse) o Abb. 48
– Anschlussklemmenbelegung o Seite 44
4. Anschlussklemmenraumdeckel (f) wieder auf das Messumformergehäuse
festschrauben.
a b

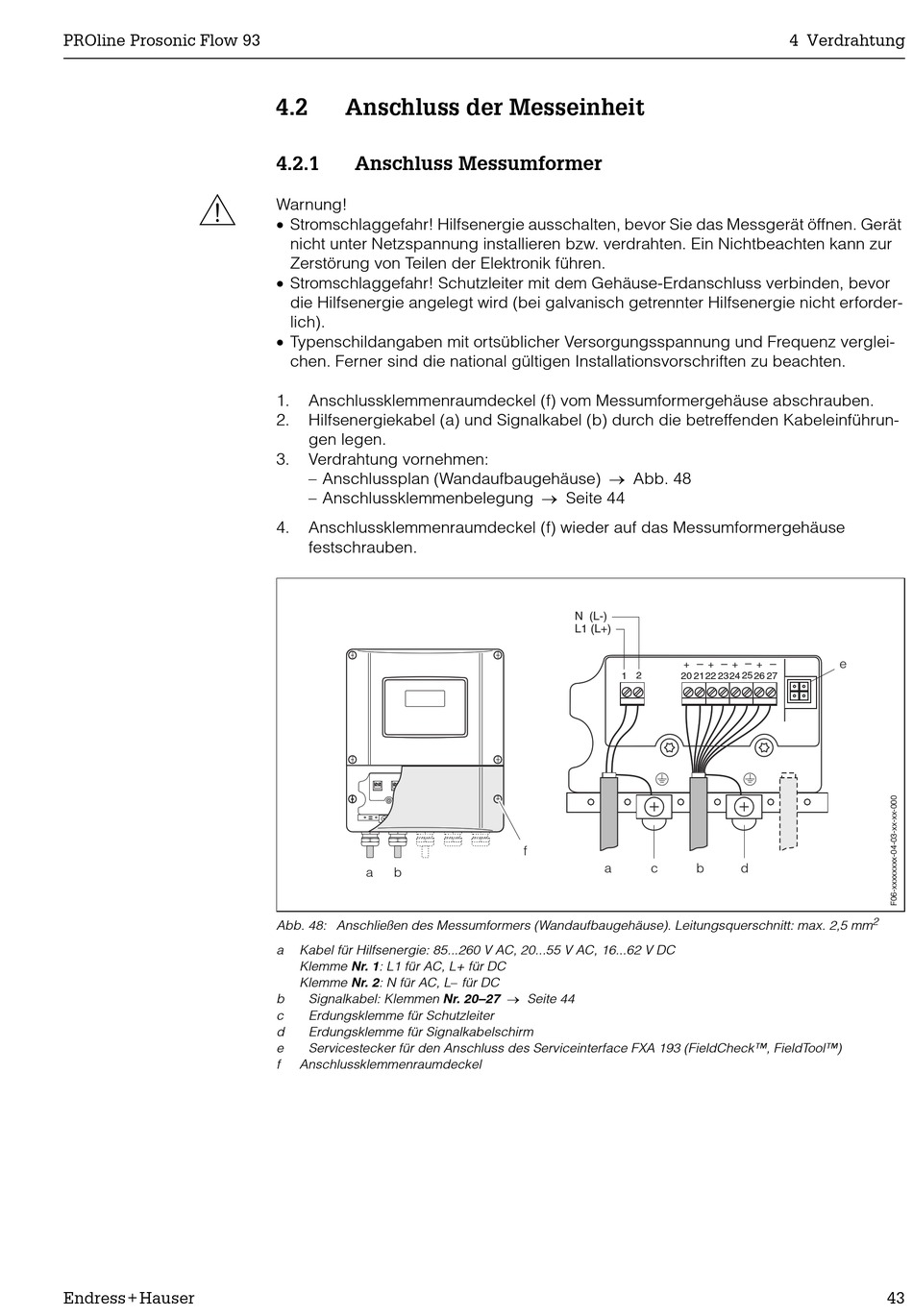

Abb. 48: Anschließen des Messumformers (Wandaufbaugehäuse). Leitungsquerschnitt: max. 2,5 mm
a Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L  für DC
Signalkabel: Klemmen Nr. 20–27 o Seite 44
b
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Signalkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA 193 (FieldCheck™, FieldTool™)
f Anschlussklemmenraumdeckel
N (L-)
L1 (L+)
+
1 2
20 21
f
a c b
4 Verdrahtung
– – – – e
+ + +
25
22 23 24 26 27
d
2
43
