Verdrahtung
!
#
48
4.3

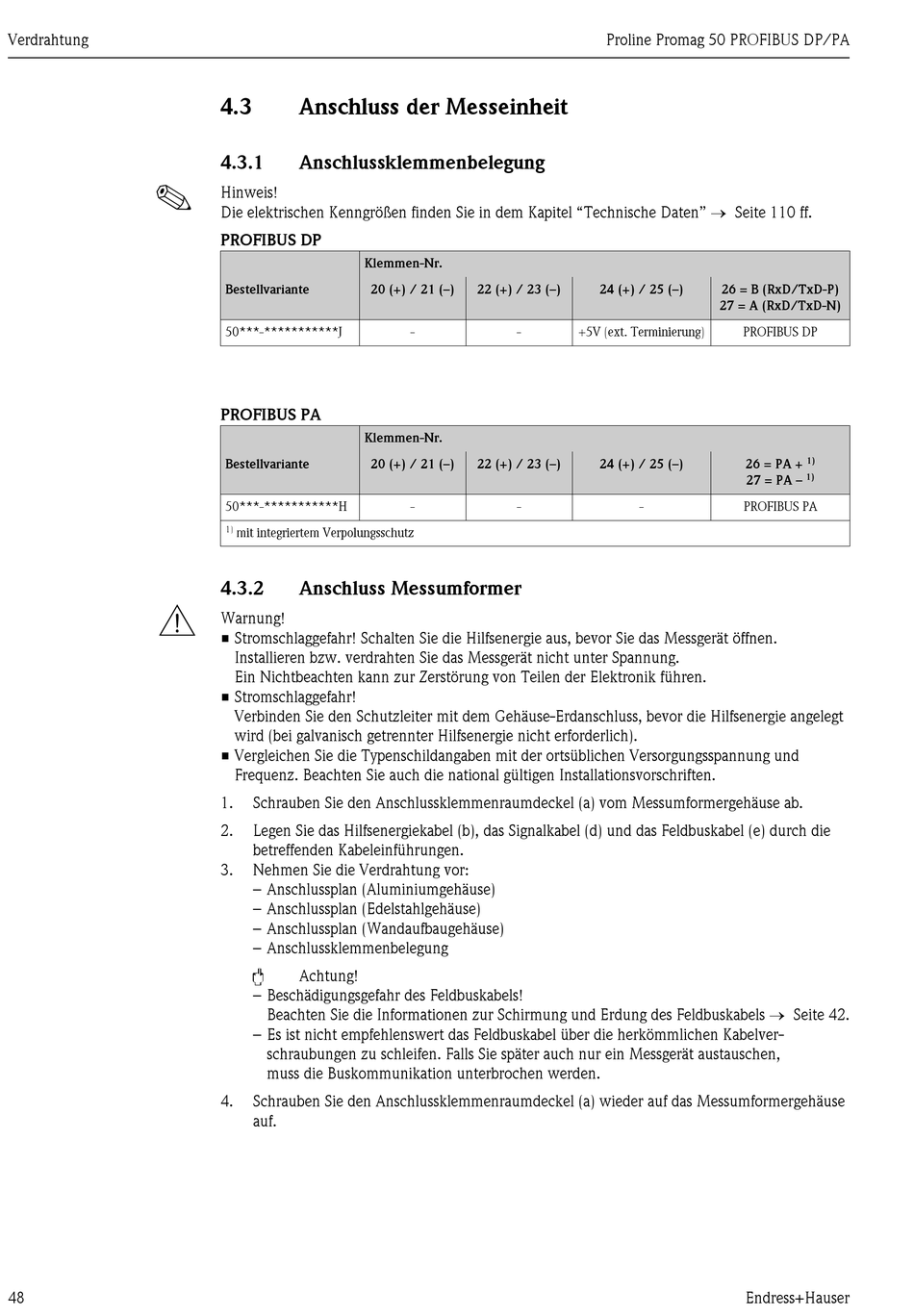

Anschluss der Messeinheit

4.3.1

Anschlussklemmenbelegung

Hinweis!
Die elektrischen Kenngrößen finden Sie in dem Kapitel "Technische Daten" → Seite 110 ff.
PROFIBUS DP
Klemmen-Nr.
Bestellvariante
20 (+) / 21 (–)
50***-***********J
PROFIBUS PA
Klemmen-Nr.
Bestellvariante
20 (+) / 21 (–)
50***-***********H
1)
mit integriertem Verpolungsschutz
4.3.2

Anschluss Messumformer

Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen.
Installieren bzw. verdrahten Sie das Messgerät nicht unter Spannung.
Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr!
Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die Hilfsenergie angelegt
wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und
Frequenz. Beachten Sie auch die national gültigen Installationsvorschriften.
1.
Schrauben Sie den Anschlussklemmenraumdeckel (a) vom Messumformergehäuse ab.
2.
Legen Sie das Hilfsenergiekabel (b), das Signalkabel (d) und das Feldbuskabel (e) durch die
betreffenden Kabeleinführungen.
3.
Nehmen Sie die Verdrahtung vor:
– Anschlussplan (Aluminiumgehäuse)
– Anschlussplan (Edelstahlgehäuse)
– Anschlussplan (Wandaufbaugehäuse)
– Anschlussklemmenbelegung
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels!
Beachten Sie die Informationen zur Schirmung und Erdung des Feldbuskabels → Seite 42.
– Es ist nicht empfehlenswert das Feldbuskabel über die herkömmlichen Kabelver-
schraubungen zu schleifen. Falls Sie später auch nur ein Messgerät austauschen,
muss die Buskommunikation unterbrochen werden.
4.
Schrauben Sie den Anschlussklemmenraumdeckel (a) wieder auf das Messumformergehäuse
auf.
22 (+) / 23 (–)
-
-
+5V (ext. Terminierung)
22 (+) / 23 (–)
-
-
Proline Promag 50 PROFIBUS DP/PA
24 (+) / 25 (–)
26 = B (RxD/TxD-P)
27 = A (RxD/TxD-N)
PROFIBUS DP
24 (+) / 25 (–)
26 = PA +
27 = PA –
-
PROFIBUS PA
Endress+Hauser
1)
1)
