Abmessungen P-Sensoren
Ausführung: 2 oder 4 Traversen

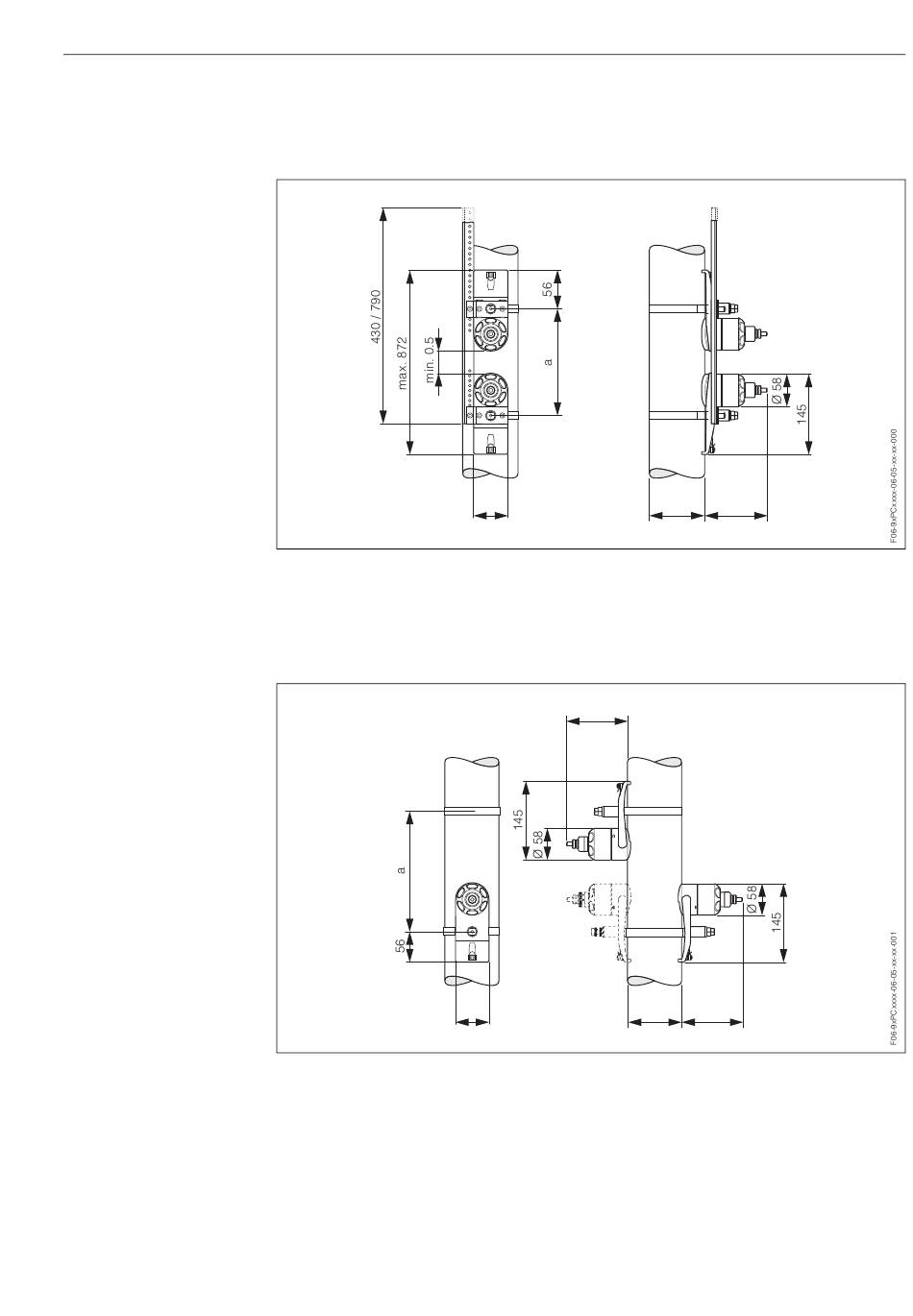

Abb. 77: Abmessungen P-Sensor (Ausführung: 2 oder 4 Traversen)
a = Sensorabstand mit Hilfe des Quick Setup ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
Ausführung: 1 oder 3 Traversen
Abb. 78: Abmessungen P-Sensor (Ausführung: 1 oder 3 Traversen)
a = Sensorabstand mit Hilfe des Quick Setup ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
62
111
62
10 Technische Daten
b
111
b
111
153
