RID14
4.1.1

Abmessungen

132 (5.2)
112 (4.4)
166 (6.5)

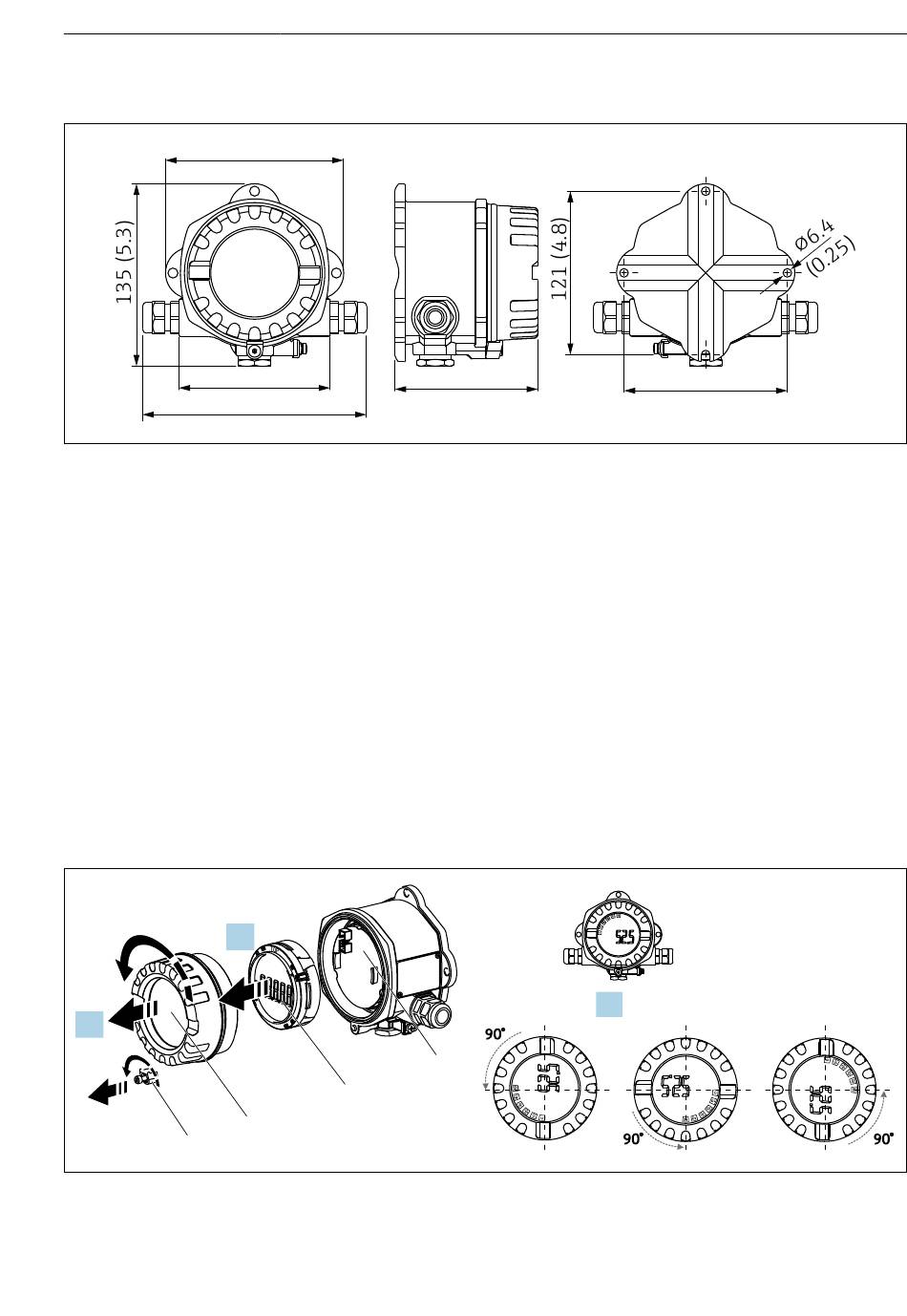

 1 Abmessungen des Feldanzeigers; Angaben in mm (in)
4.1.2 Montageort
Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät
bestimmungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse etc.,
finden Sie in Kapitel "Technische Daten" in der Betriebsanleitung.
4.2 Messgerät montieren
Das Gerät kann direkt an die Wand montiert werden →  10. Für die Rohrmontage steht
ein Montagehalter zur Verfügung →  3,  10.
Das beleuchtete Display ist in 4 verschiedenen Positionen montierbar →  9.
4.2.1

Drehen des Displays

2.
1.
1
 2 Feldanzeiger, 4 Display-Positionen, steckbar in 90° Schritten
Endress+Hauser
3
2
106 (4.2)
Pos. 1
3.
Pos. 2
90°
4
121 (4.8)
Pos. 3
90°
Montage
A0011152
Pos. 4
90°
A0023724
