Abmessungen W-Sensoren (Einbauausführung)
Einspur-Ausführung
A

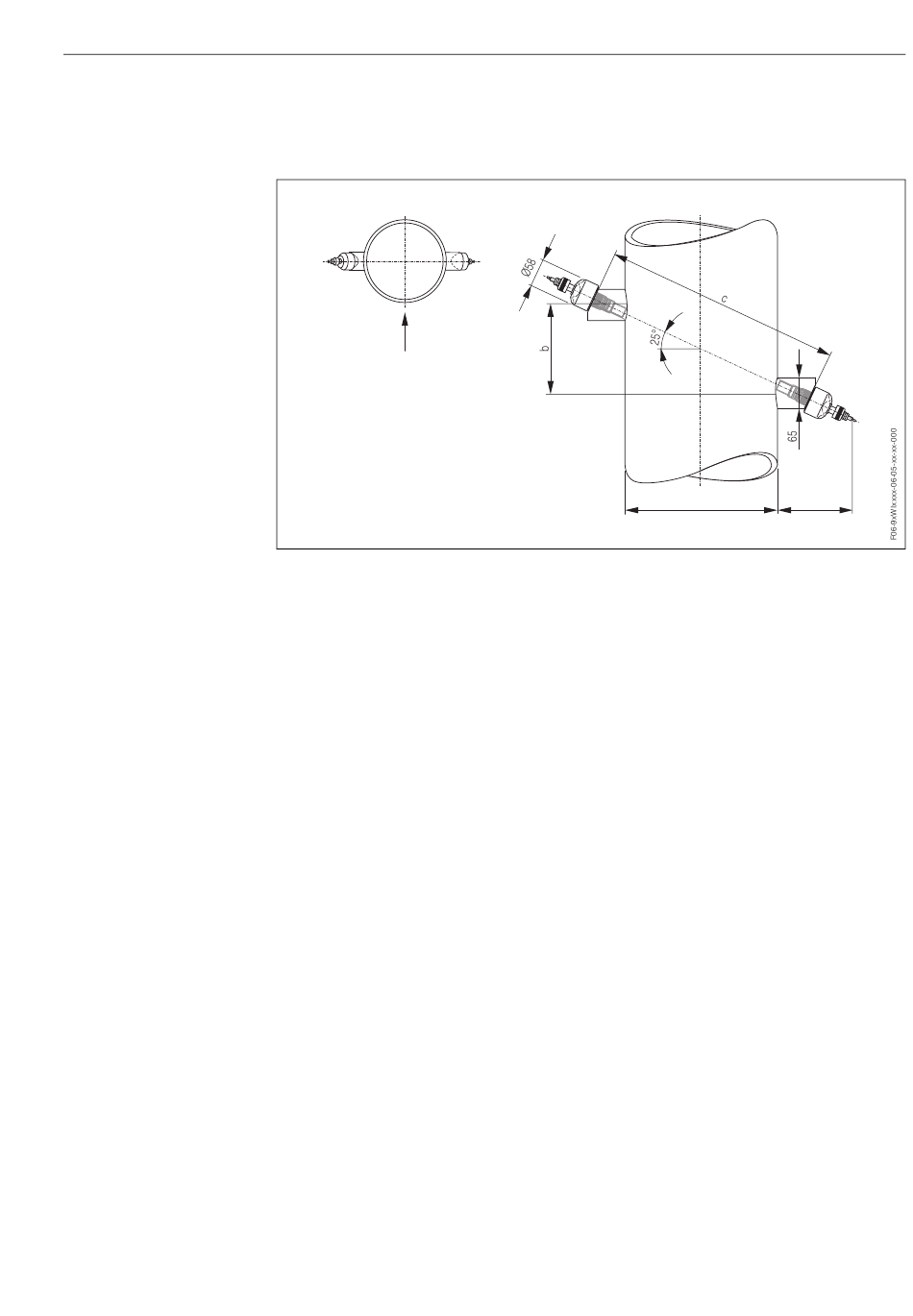

Abb. 78: Abmessungen W-Sensor (Einbauausführung, Einspur)
A = Ansicht A
a = Rohraußendurchmesser (wird vom der Anwendung bestimmt)
b = Sensorabstand mit Hilfe des Quick Setup ermittelbar
c = Spurlänge mit Hilfe des Quick Setup ermittelbar
10 Technische Daten
A
a
~ 150
121
