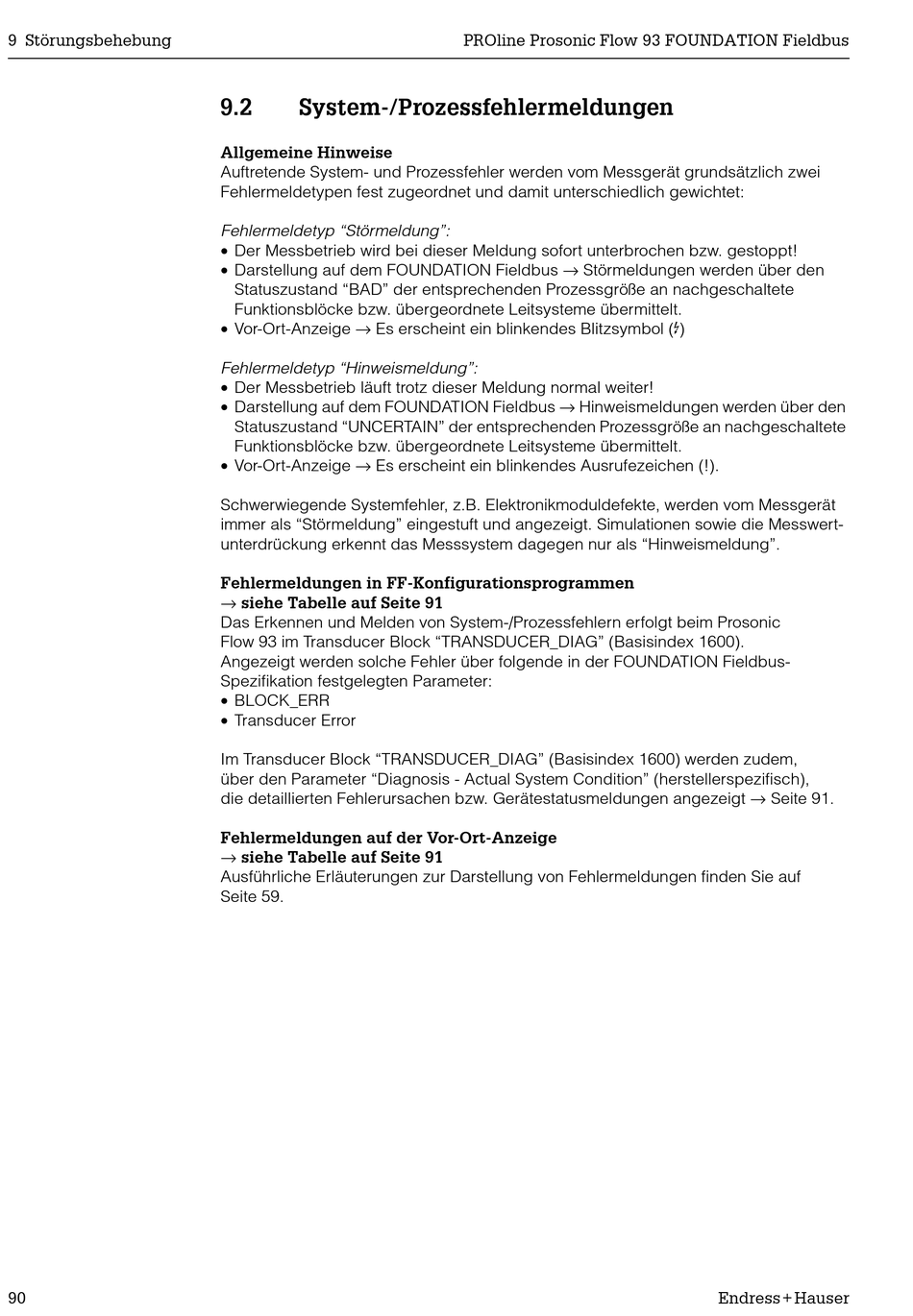

9 Störungsbehebung
90
9.2

System-/Prozessfehlermeldungen

Allgemeine Hinweise
Auftretende System- und Prozessfehler werden vom Messgerät grundsätzlich zwei
Fehlermeldetypen fest zugeordnet und damit unterschiedlich gewichtet:
Fehlermeldetyp "Störmeldung":
• Der Messbetrieb wird bei dieser Meldung sofort unterbrochen bzw. gestoppt!
• Darstellung auf dem FOUNDATION Fieldbus → Störmeldungen werden über den
Statuszustand "BAD" der entsprechenden Prozessgröße an nachgeschaltete
Funktionsblöcke bzw. übergeordnete Leitsysteme übermittelt.
• Vor-Ort-Anzeige → Es erscheint ein blinkendes Blitzsymbol ($)
Fehlermeldetyp "Hinweismeldung":
• Der Messbetrieb läuft trotz dieser Meldung normal weiter!
• Darstellung auf dem FOUNDATION Fieldbus → Hinweismeldungen werden über den
Statuszustand "UNCERTAIN" der entsprechenden Prozessgröße an nachgeschaltete
Funktionsblöcke bzw. übergeordnete Leitsysteme übermittelt.
• Vor-Ort-Anzeige → Es erscheint ein blinkendes Ausrufezeichen (!).
Schwerwiegende Systemfehler, z.B. Elektronikmoduldefekte, werden vom Messgerät
immer als "Störmeldung" eingestuft und angezeigt. Simulationen sowie die Messwert-
unterdrückung erkennt das Messsystem dagegen nur als "Hinweismeldung".
Fehlermeldungen in FF-Konfigurationsprogrammen
→ siehe Tabelle auf Seite 91
Das Erkennen und Melden von System-/Prozessfehlern erfolgt beim Prosonic
Flow 93 im Transducer Block "TRANSDUCER_DIAG" (Basisindex 1600).
Angezeigt werden solche Fehler über folgende in der FOUNDATION Fieldbus-
Spezifikation festgelegten Parameter:
• BLOCK_ERR
• Transducer Error
Im Transducer Block "TRANSDUCER_DIAG" (Basisindex 1600) werden zudem,
über den Parameter "Diagnosis - Actual System Condition" (herstellerspezifisch),
die detaillierten Fehlerursachen bzw. Gerätestatusmeldungen angezeigt → Seite 91.
Fehlermeldungen auf der Vor-Ort-Anzeige
→ siehe Tabelle auf Seite 91
Ausführliche Erläuterungen zur Darstellung von Fehlermeldungen finden Sie auf
Seite 59.
