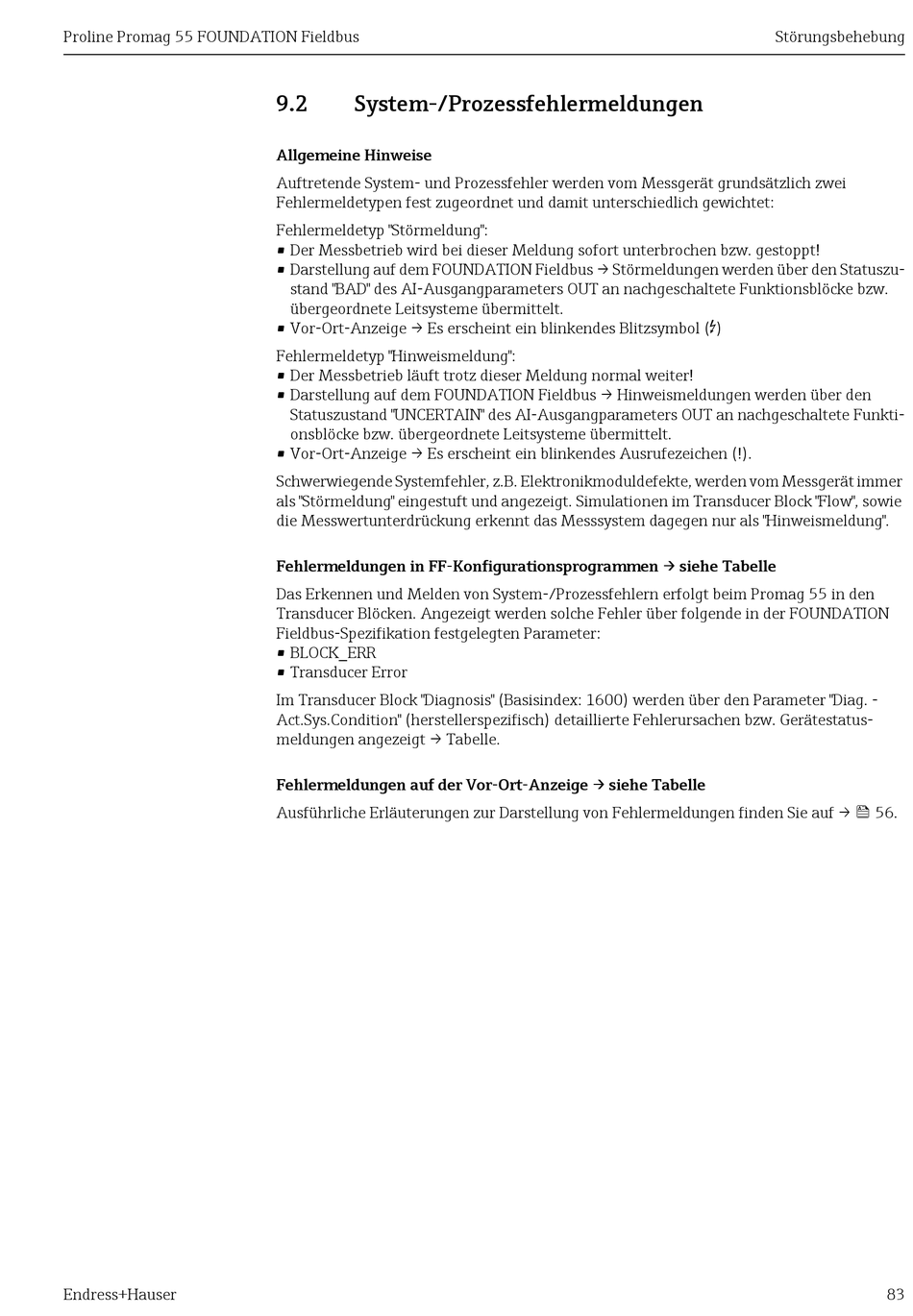

9.2

System-/Prozessfehlermeldungen

Allgemeine Hinweise
Auftretende System- und Prozessfehler werden vom Messgerät grundsätzlich zwei
Fehlermeldetypen fest zugeordnet und damit unterschiedlich gewichtet:
Fehlermeldetyp "Störmeldung":
• Der Messbetrieb wird bei dieser Meldung sofort unterbrochen bzw. gestoppt!
• Darstellung auf dem FOUNDATION Fieldbus → Störmeldungen werden über den Statuszu-
stand "BAD" des AI-Ausgangparameters OUT an nachgeschaltete Funktionsblöcke bzw.
übergeordnete Leitsysteme übermittelt.
• Vor-Ort-Anzeige → Es erscheint ein blinkendes Blitzsymbol (
Fehlermeldetyp "Hinweismeldung":
• Der Messbetrieb läuft trotz dieser Meldung normal weiter!
• Darstellung auf dem FOUNDATION Fieldbus → Hinweismeldungen werden über den
Statuszustand "UNCERTAIN" des AI-Ausgangparameters OUT an nachgeschaltete Funkti-
onsblöcke bzw. übergeordnete Leitsysteme übermittelt.
• Vor-Ort-Anzeige → Es erscheint ein blinkendes Ausrufezeichen (!).
Schwerwiegende Systemfehler, z.B. Elektronikmoduldefekte, werden vom Messgerät immer
als "Störmeldung" eingestuft und angezeigt. Simulationen im Transducer Block "Flow", sowie
die Messwertunterdrückung erkennt das Messsystem dagegen nur als "Hinweismeldung".
Fehlermeldungen in FF-Konfigurationsprogrammen → siehe Tabelle
Das Erkennen und Melden von System-/Prozessfehlern erfolgt beim Promag 55 in den
Transducer Blöcken. Angezeigt werden solche Fehler über folgende in der FOUNDATION
Fieldbus-Spezifikation festgelegten Parameter:
• BLOCK_ERR
• Transducer Error
Im Transducer Block "Diagnosis" (Basisindex: 1600) werden über den Parameter "Diag. -
Act.Sys.Condition" (herstellerspezifisch) detaillierte Fehlerursachen bzw. Gerätestatus-
meldungen angezeigt → Tabelle.
Fehlermeldungen auf der Vor-Ort-Anzeige → siehe Tabelle
Ausführliche Erläuterungen zur Darstellung von Fehlermeldungen finden Sie auf →  56.
