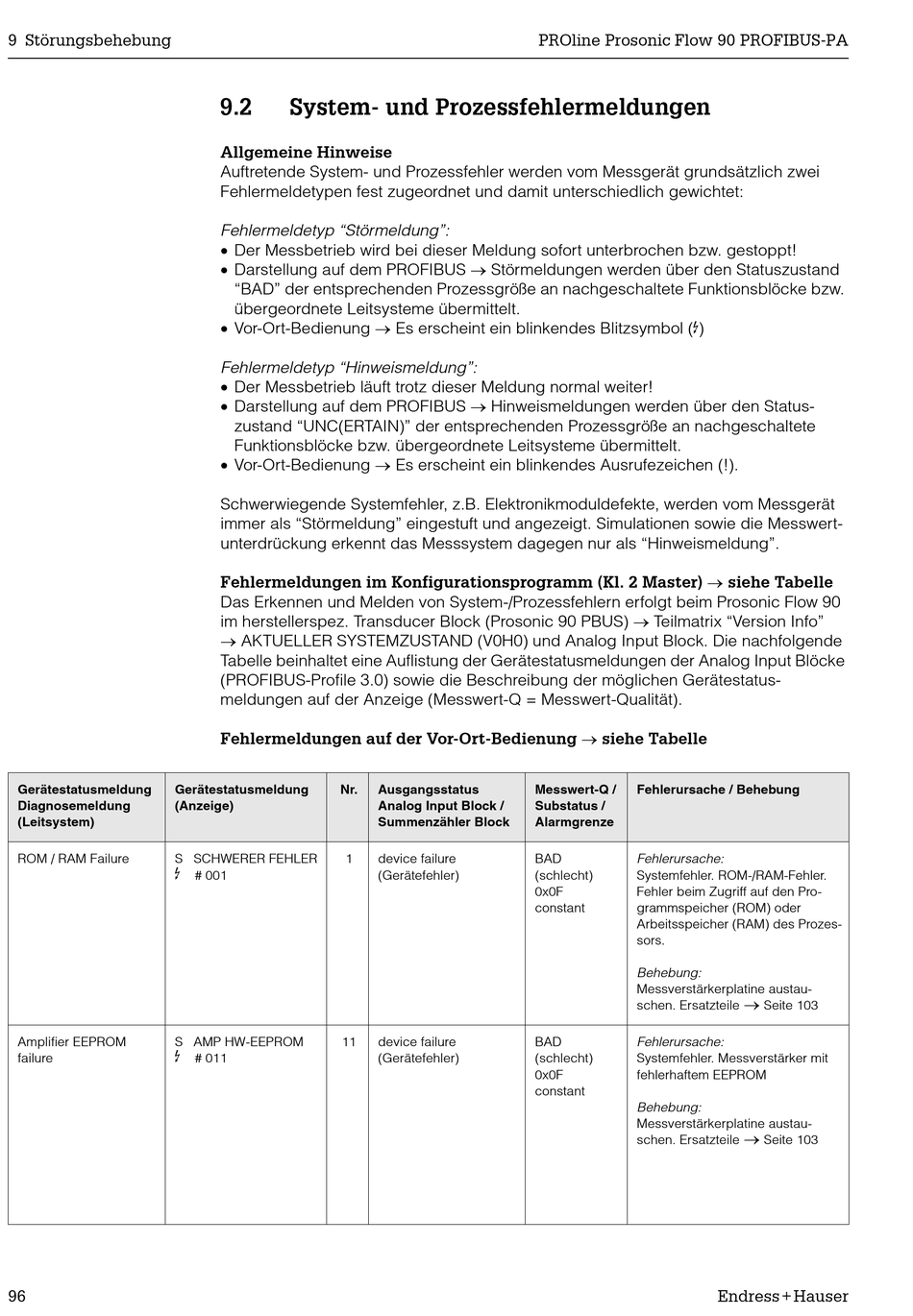

9 Störungsbehebung
Gerätestatusmeldung Gerätestatusmeldung
Diagnosemeldung (Anzeige)
(Leitsystem)
ROM / RAM Failure S SCHWERER FEHLER
$
Amplifier EEPROM S AMP HW-EEPROM
$
failure
96
9.2

System- und Prozessfehlermeldungen

Allgemeine Hinweise
Auftretende System- und Prozessfehler werden vom Messgerät grundsätzlich zwei
Fehlermeldetypen fest zugeordnet und damit unterschiedlich gewichtet:
Fehlermeldetyp "Störmeldung":
x Der Messbetrieb wird bei dieser Meldung sofort unterbrochen bzw. gestoppt!
x Darstellung auf dem PROFIBUS o Störmeldungen werden über den Statuszustand
"BAD" der entsprechenden Prozessgröße an nachgeschaltete Funktionsblöcke bzw.
übergeordnete Leitsysteme übermittelt.
x Vor-Ort-Bedienung o Es erscheint ein blinkendes Blitzsymbol ($)
Fehlermeldetyp "Hinweismeldung":
x Der Messbetrieb läuft trotz dieser Meldung normal weiter!
x Darstellung auf dem PROFIBUS o Hinweismeldungen werden über den Status-
zustand "UNC(ERTAIN)" der entsprechenden Prozessgröße an nachgeschaltete
Funktionsblöcke bzw. übergeordnete Leitsysteme übermittelt.
x Vor-Ort-Bedienung o Es erscheint ein blinkendes Ausrufezeichen (!).
Schwerwiegende Systemfehler, z.B. Elektronikmoduldefekte, werden vom Messgerät
immer als "Störmeldung" eingestuft und angezeigt. Simulationen sowie die Messwert-
unterdrückung erkennt das Messsystem dagegen nur als "Hinweismeldung".

Fehlermeldungen im Konfigurationsprogramm (Kl. 2 Master) o siehe Tabelle

Das Erkennen und Melden von System-/Prozessfehlern erfolgt beim Prosonic Flow 90
im herstellerspez. Transducer Block (Prosonic 90 PBUS) o Teilmatrix "Version Info"
o AKTUELLER SYSTEMZUSTAND (V0H0) und Analog Input Block. Die nachfolgende
Tabelle beinhaltet eine Auflistung der Gerätestatusmeldungen der Analog Input Blöcke
(PROFIBUS-Profile 3.0) sowie die Beschreibung der möglichen Gerätestatus-
meldungen auf der Anzeige (Messwert-Q = Messwert-Qualität).

Fehlermeldungen auf der Vor-Ort-Bedienung o siehe Tabelle

Nr.
1
# 001
11
# 011
PROline Prosonic Flow 90 PROFIBUS-PA
Ausgangsstatus Messwert-Q /
Analog Input Block / Substatus /
Summenzähler Block Alarmgrenze
device failure BAD
(Gerätefehler) (schlecht)
0x0F
constant
device failure BAD
(Gerätefehler) (schlecht)
0x0F
constant
Fehlerursache / Behebung
Fehlerursache:
Systemfehler. ROM-/RAM-Fehler.
Fehler beim Zugriff auf den Pro-
grammspeicher (ROM) oder
Arbeitsspeicher (RAM) des Prozes-
sors.
Behebung:
Messverstärkerplatine austau-
o
schen. Ersatzteile Seite 103
Fehlerursache:
Systemfehler. Messverstärker mit
fehlerhaftem EEPROM
Behebung:
Messverstärkerplatine austau-
o
schen. Ersatzteile Seite 103
