Störungsbehebung
Fehlermeldungen:
Nr.
FOUNDATION Fieldbus
(FF)* (Vor-Ort Anzeige)
* Beim FF erfolgt die Anzeige von Fehlermeldungen im Transducer Block "Diagnosis" (Basisindex: 1600) über Parameter "Diag. – Act.Sys.Condition"
(herstellerspezifisch).
S = Systemfehler
$
= Störmeldung (mit Auswirkungen auf den Messbetrieb)
! = Hinweismeldung (ohne Auswirkungen auf den Messbetrieb)
Nr. # 0xx  Hardware-Fehler
001 Gerätestatusmeldung (FF):
ROM / RAM failure –
Err. No. 001
Vor-Ort-Anzeige:
S: SCHWERER FEHLER
$
: # 001
74
10.2

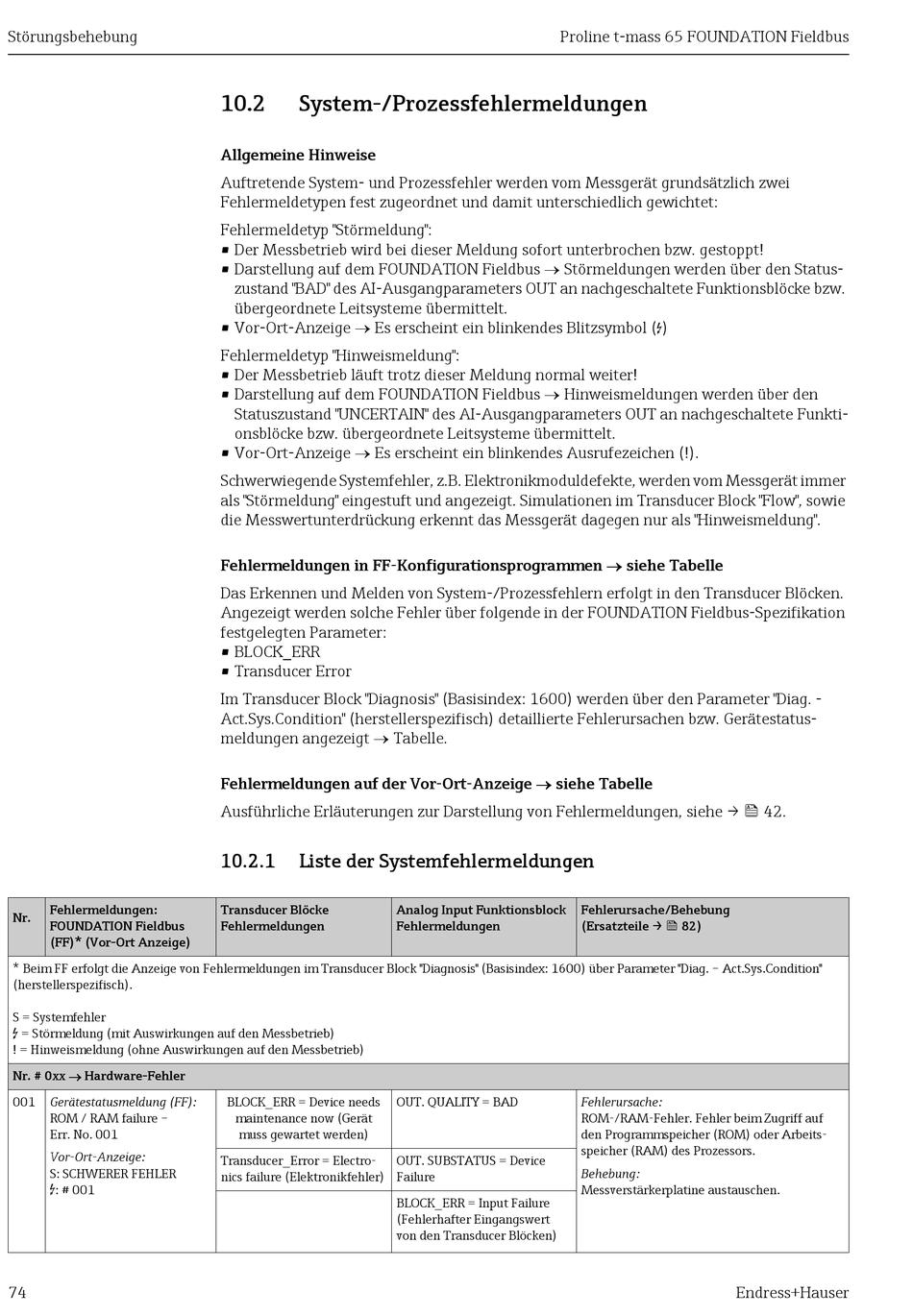

System-/Prozessfehlermeldungen

Allgemeine Hinweise
Auftretende System- und Prozessfehler werden vom Messgerät grundsätzlich zwei
Fehlermeldetypen fest zugeordnet und damit unterschiedlich gewichtet:
Fehlermeldetyp "Störmeldung":
• Der Messbetrieb wird bei dieser Meldung sofort unterbrochen bzw. gestoppt!
• Darstellung auf dem FOUNDATION Fieldbus  Störmeldungen werden über den Status-
zustand "BAD" des AI-Ausgangparameters OUT an nachgeschaltete Funktionsblöcke bzw.
übergeordnete Leitsysteme übermittelt.
• Vor-Ort-Anzeige  Es erscheint ein blinkendes Blitzsymbol ( $ )
Fehlermeldetyp "Hinweismeldung":
• Der Messbetrieb läuft trotz dieser Meldung normal weiter!
• Darstellung auf dem FOUNDATION Fieldbus  Hinweismeldungen werden über den
Statuszustand "UNCERTAIN" des AI-Ausgangparameters OUT an nachgeschaltete Funkti-
onsblöcke bzw. übergeordnete Leitsysteme übermittelt.
• Vor-Ort-Anzeige  Es erscheint ein blinkendes Ausrufezeichen (!).
Schwerwiegende Systemfehler, z.B. Elektronikmoduldefekte, werden vom Messgerät immer
als "Störmeldung" eingestuft und angezeigt. Simulationen im Transducer Block "Flow", sowie
die Messwertunterdrückung erkennt das Messgerät dagegen nur als "Hinweismeldung".
Fehlermeldungen in FF-Konfigurationsprogrammen  siehe Tabelle
Das Erkennen und Melden von System-/Prozessfehlern erfolgt in den Transducer Blöcken.
Angezeigt werden solche Fehler über folgende in der FOUNDATION Fieldbus-Spezifikation
festgelegten Parameter:
• BLOCK_ERR
• Transducer Error
Im Transducer Block "Diagnosis" (Basisindex: 1600) werden über den Parameter "Diag. -
Act.Sys.Condition" (herstellerspezifisch) detaillierte Fehlerursachen bzw. Gerätestatus-
meldungen angezeigt  Tabelle.
Fehlermeldungen auf der Vor-Ort-Anzeige  siehe Tabelle
Ausführliche Erläuterungen zur Darstellung von Fehlermeldungen, siehe →  42.
10.2.1

Liste der Systemfehlermeldungen

Transducer Blöcke
Fehlermeldungen
BLOCK_ERR = Device needs
maintenance now (Gerät
muss gewartet werden)
Transducer_Error = Electro-
nics failure (Elektronikfehler)
Proline t-mass 65 FOUNDATION Fieldbus
Analog Input Funktionsblock
Fehlermeldungen
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert
von den Transducer Blöcken)
Fehlerursache/Behebung
(Ersatzteile →  82)
Fehlerursache:
ROM-/RAM-Fehler. Fehler beim Zugriff auf
den Programmspeicher (ROM) oder Arbeits-
speicher (RAM) des Prozessors.
Behebung:
Messverstärkerplatine austauschen.
