B.3.1 Vakuumprüfmethode (Outside-in)
Der zu testende Teil wird mit einem separaten Pumpensystem für größere Volumen
evakuiert, oder mit dem Lecksucher selbst. Wenn der geeignete Überkreuzdruck erreicht
wurde, wird der Lecksucher mit einem Ventil versehen oder in den Test übertragen und
der Teil wird getestet mit einer der folgenden Methoden:
B.3.1.1 Leckortung
Um den Standort der Lecks genau festzulegen (aber nicht mit Messung der gesamten
Leckrate), wird Helium an die mutmaßlichen Leckorte des Teils verabreicht, mit einer
Sprühsonde mit einem anpassbaren Fluss (Abbildung B-3).
B.3.1.2 Leckmessung:
Um die Gesamtmenge an Lecks (aber nicht die Leckanzahl oder Leckortung) zu
bestimmen, wird der Teil an den Lecksucher Angeschlossen und mit einer
Heliumumgebung eingehüllt. Diese Heliumumgebung kann in vielen Methoden enthalten
sein, von einer einfachen Plastiktüt bis zu einer komplexeren Vakuumglocke.
174
Agilent Technologies Heliumlecksucher

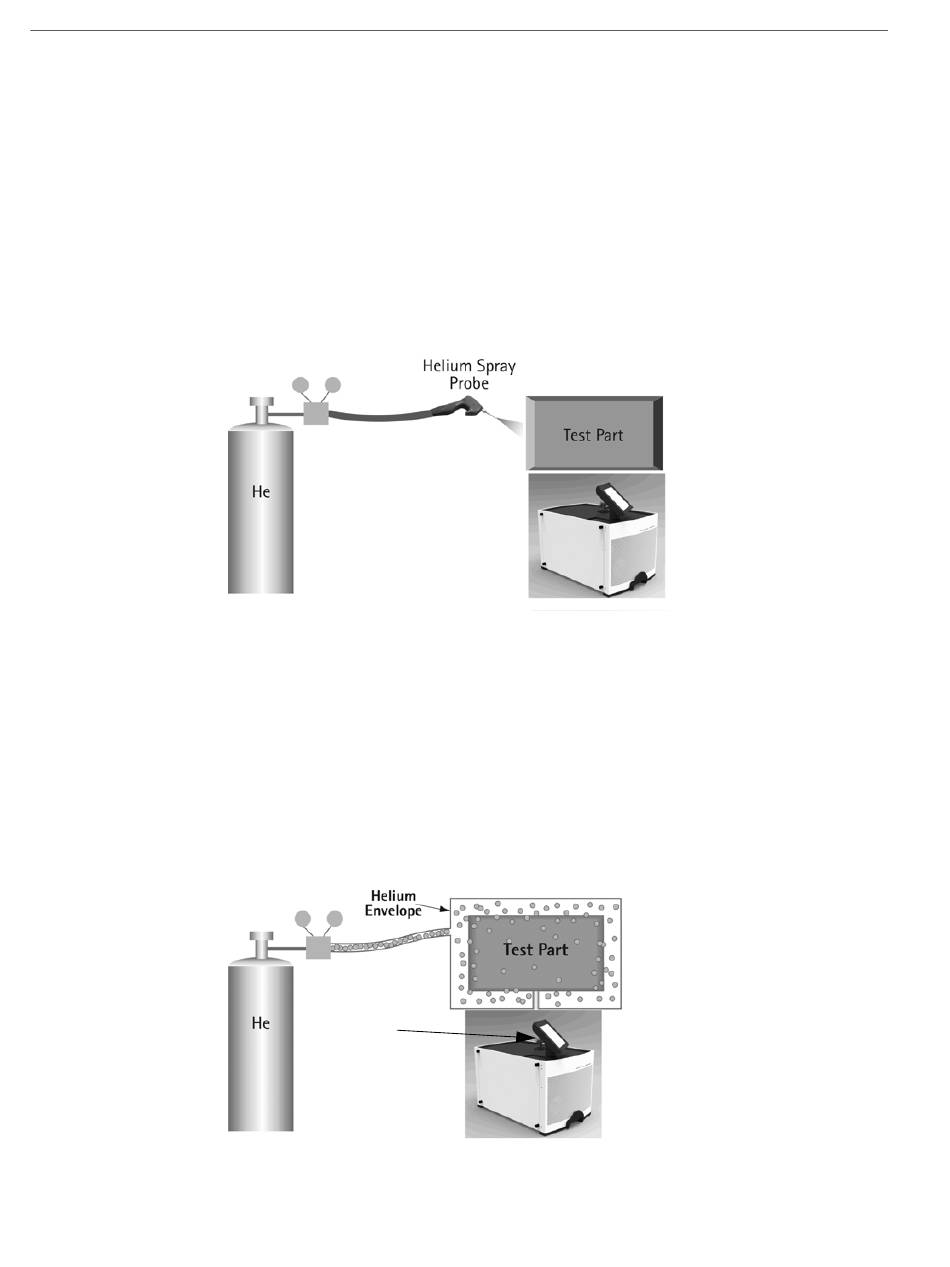

Abbildung B-3 Leckortung: Von außen nach innen
Testteil
am
Anschl
uss
montie
ren
Abbildung B-4 Leckmessung: Von außen nach innen
