5. Platzieren Sie das System im Test und stellen Sie sicher, dass der Testanschlussdruck
zwischen 5E-1 Torr 1 Torr (750 mTorr bevorzugt) ist.
6. Führen Sie eine interne Kalibrierung durch.
7. Führen Sie eine externe Kalibrierung durch mit dem Sniffing-Tester (Abbildung 5-18),
durch:
a. Auswahl Kalibrierung > Kalibrieren Mit > Externes Leck.
b. Eingabe des Werts des extern kalibrierten Lecks. Halten Sie den Tester an den
Einlass des Standardlecks.
c. Drücken von Kalibrieren. Das System führt eine sofortige Kalibrierung in 2
Sekunden durch.
8. Wählen Sie Testkonfigurationen > Anwendungseinrichtung.
9. Wählen Sie PPM-Sniff-Methode > Anwendungseinrichtung.
10. Wählen Sie die Option MFM .
11. .Wählen Sie Serieller Anschluss - Dies legt die RS232-Kommunikation zwischen
dem MFM und dem Lecksucher fest.
Der Lecksucher ist jetzt bereit zur Messung der Konzentration von Helium in PPM.
5.1.3.10.5 Massendurchflussmesser Einrichtungskonfiguration
Abbildung 5-19 stellt die erforderliche Verbindung zur Verwendung des
Massendurchflussmesser von Alicat in einer Testeinstellung dar. Diese Einrichtung
verbindet vom Lecksucher-Testanschluss zur Feinmessventilmontage, zum
Massendurchflussmesser (befestigt an beiden Enden mit 1/4" NPT NW25 Befestigung
(Agilent Teilenummer KAMP250250S), zum Schlauch. Die Befestigung in dieser
Reihenfolge dieser Serie ist wichtig, um eine optimale Helium-Reaktionszeit
sicherzustellen. Statt dieser Einrichtung unter Verwendung des gekauften Messventils,
kann der Bediener wählen, die in Abbildung 5-20 dargestellte Einrichtung zu verwenden,
obwohl diese Konfiguration schwierig zum Halten als Tester sein kann. Der
Massendurchflussmesser muss über einem Messventil gehalten werden, egal ob Sniffer-
Tester oder das beschriebene Feinmessventil. Dies hält den Massendurchflussmesser in
der Nähe des atmosphärischen Druck und stellt die maximale Genauigkeit sicher.
106
Agilent Technologies Heliumlecksucher

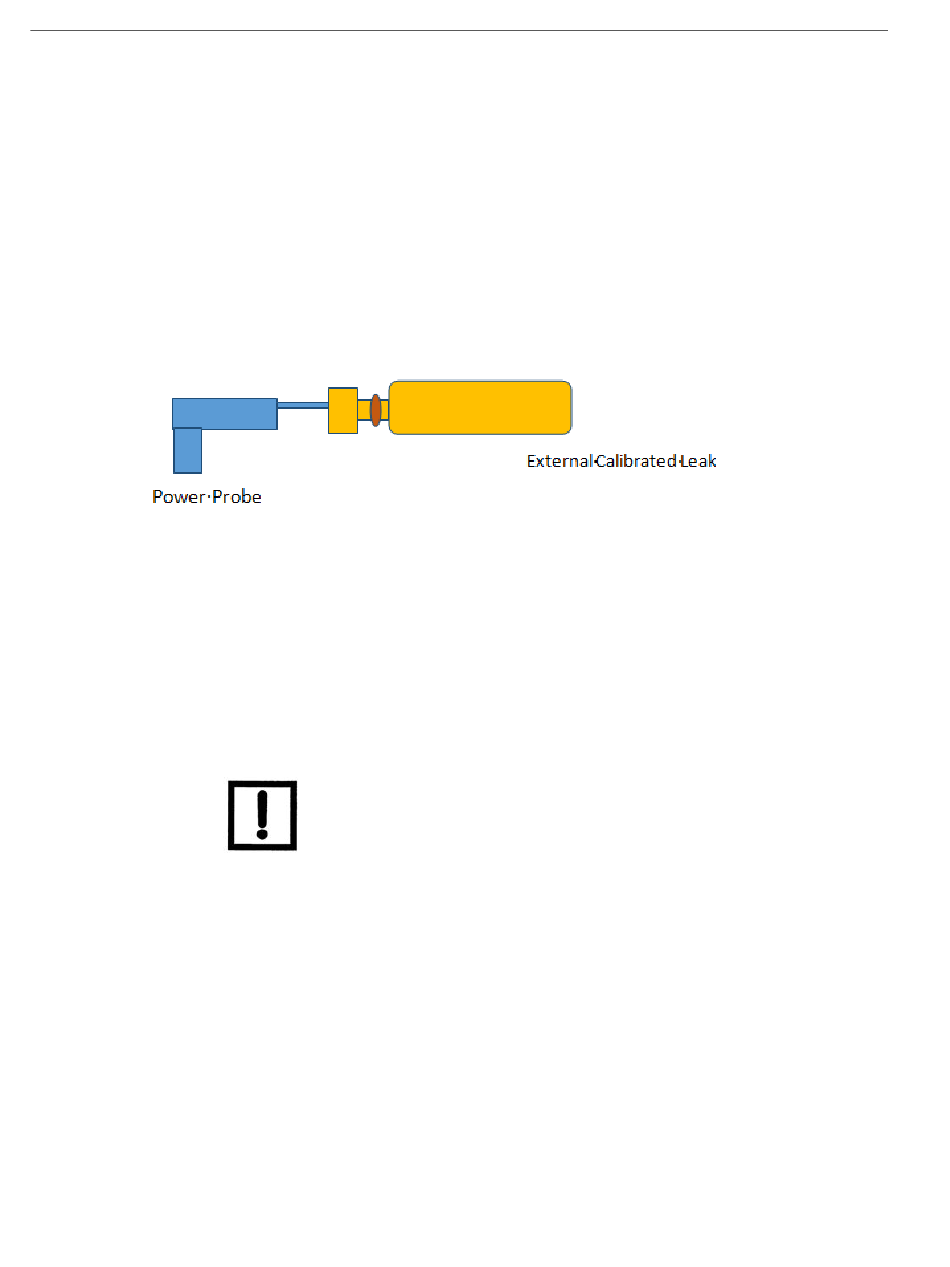

Abbildung 5-18 Externe Sniff-Kalibrierungseinrichtung
Die Kalibrierungstaste auf der PPM-Sniff-Anwendung dient nur
HINWEIS
zur Kalibrierung unter Verwendung einer bekannten PPM-
Mischung.
