LEDs am Controller

Power on Grün
Aus
Status
Ist die EtherCAT- Schnittstelle aktiv, dann Bedeutung der LED nach den EtherCAT-Richtlinien.
Intensity
Rot
Gelb
Grün
Range
Rot
Gelb
Grün
SLED
Rot
Gelb
Grün
Gelb blinkend SLED Strom außerhalb des optimalen Wertebereiches
Pilot
Rot
Grün
Grün

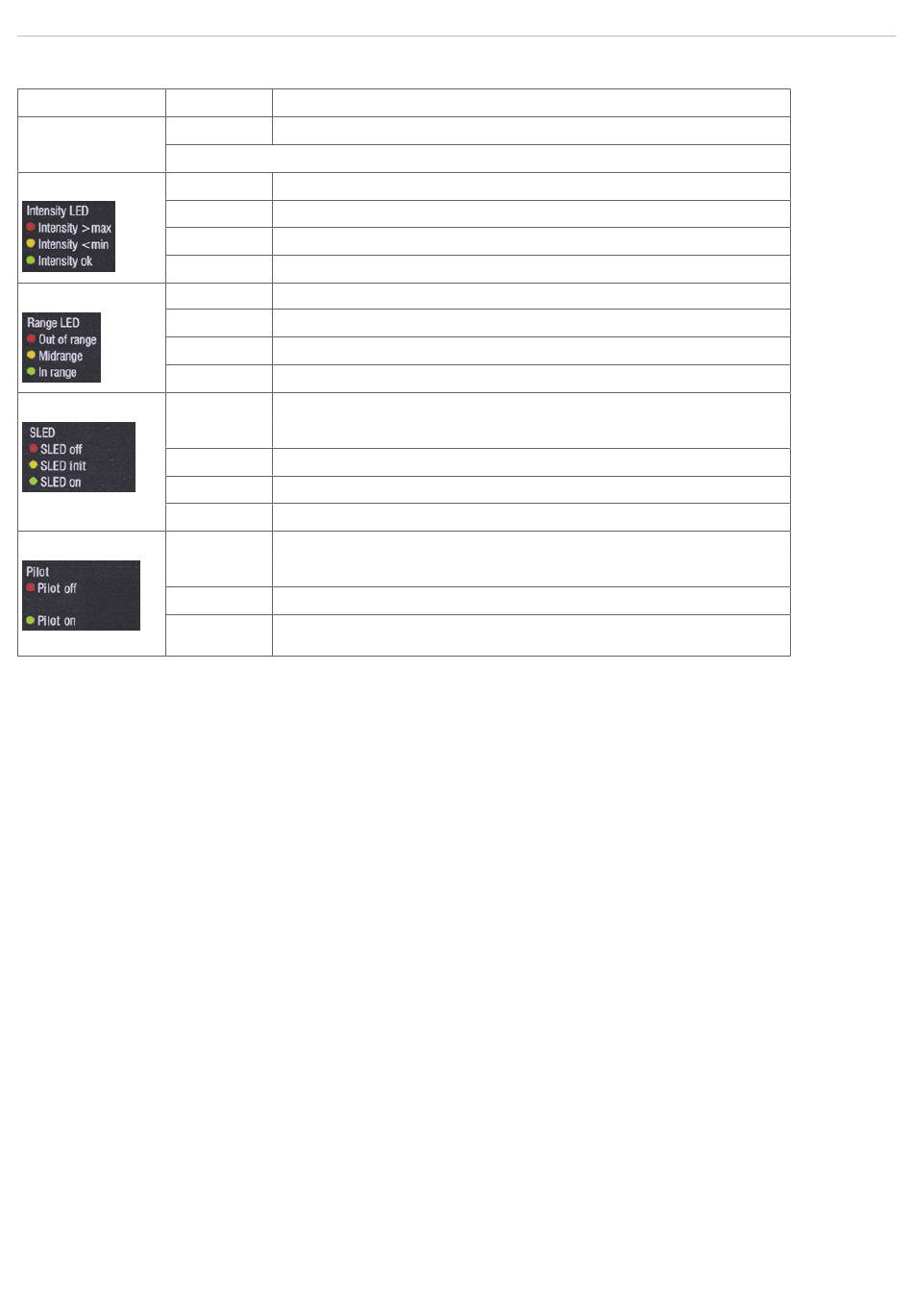

Abb. 8 Bedeutung der LEDs am Controller
1) Bei Messungen außerhalb des optimalen Stromwertes der SLED misst der Controller, aber die Messgenauigkeit ent-
spricht möglicherweise nicht den spezifizierten Daten.
Bei einem Synchronisationsfehler blinken die LED's Intensity und Range mit ihrer aktuellen Farbe.
IMS5x00
Versorgungsspannung vorhanden
Kein Fehler
Signal in Sättigung
Signal zu gering
Signal in Ordnung
Kein Messobjekt vorhanden, außerhalb des Messbereichs
Messobjekt in der Nähe von Messbereichsmitte
Messobjekt im Messbereich
SLED ausgeschaltet
SLED läuft warm
SLED betriebsbereit
Pilotlaser ausgeschaltet
Pilotlaser eingeschaltet
Pilotlaser wird wechselnd ein- bzw. ausgeschaltet,
wenn kein Messobjekt vorhanden oder außerhalb des Messbereichs
