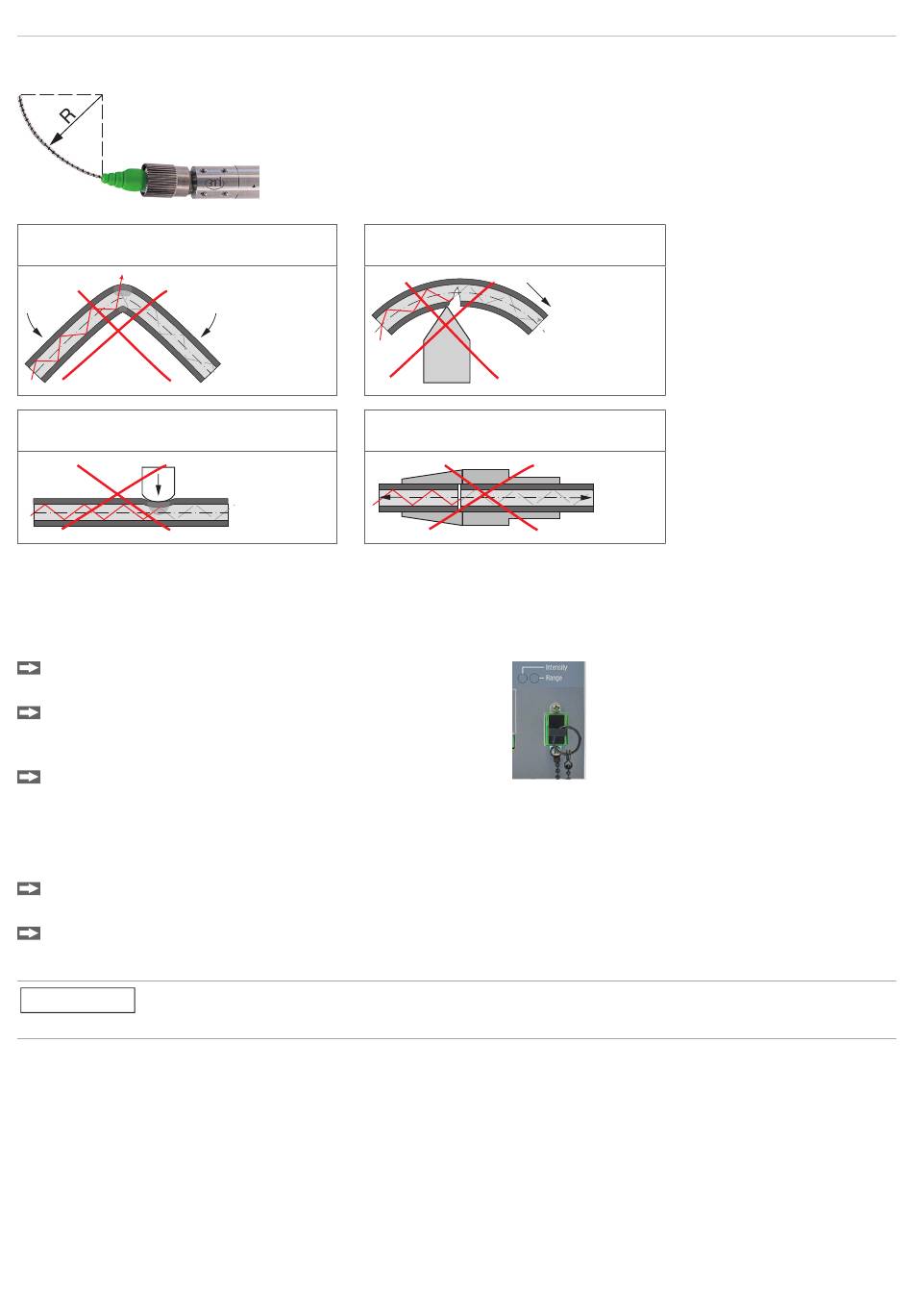

Montage
Unterschreiten Sie niemals den zulässigen Biegeradius.
Knicken Sie nicht den Lichtwellenleiter.
Quetschen Sie nicht den Lichtwellenleiter,
befestigen Sie ihn nicht mit Kabelbindern.
IMP-DS, IMP-TH (Standardsensoren)
Der Lichtwellenleiter am Sensor ist gesteckt. Es sind optionale Längen bis 50 m, schleppkettentaugliche Lichtwellenleiter
oder Lichtwellenleiter mit Metallschutzschlauch verfügbar.
Lichtwellenleiter am Controller anstecken
Entfernen Sie den Blindstecker der grünen Lichtwellenleiter-
Buchse am Controller.
Stecken Sie das Sensorkabel mit grünem Stecker (E2000/
APC) in die Buchse und achten Sie dabei auf die richtige
Ausrichtung.
Stecken Sie den Stecker ein, bis er sich verriegelt.
Abb. 19 Anschluss Sensorkabel am Controller
Lichtwellenleiter vom Controller entfernen
Drücken Sie den Entriegelungshebel am Stecker nach unten und ziehen Sie den
Stecker aus der Buchse.
Stecken Sie den Blindstecker wieder ein.
HINWEIS
Verschließen Sie die optischen Ein-/Ausgänge mit einem Blindstecker, wenn kein Lichtwellenleiter
angeschlossen ist.
IMS5x00
Festverlegt:
R = 30 mm oder mehr
Flexibel:
R = 40 mm oder mehr
Ziehen Sie den Lichtwellenleiter nicht
über scharfe Kanten.
Ziehen Sie nicht am Lichtwellenleiter.
Sensor 1
Seite 25
