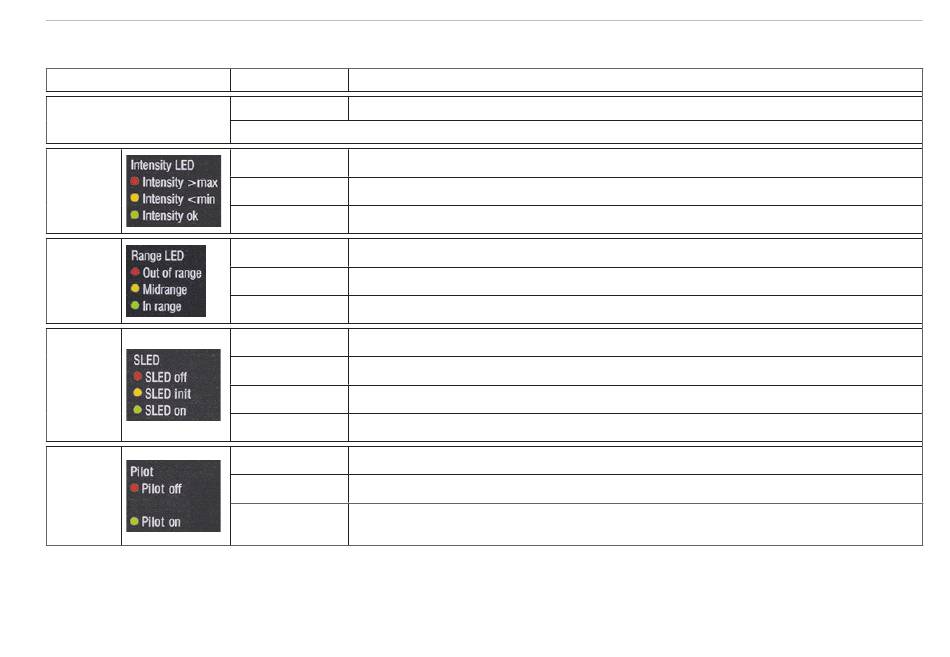

LED am Controller
LED am Controller
Power on
Status
Intensity
Range
SLED
Pilot
1) Bei Messungen außerhalb des optimalen Stromwertes der SLED misst der Controller, aber die Messgenauigkeit
entspricht möglicherweise nicht den spezifizierten Daten.
Bei einem Synchronisationsfehler blinken die LED's Intensity und Range mit ihrer aktuellen Farbe.
IMS5x00
Grün
Betriebsspannung vorhanden
Aus
Kein Fehler
Ist die EtherCAT-Schnittstelle aktiv, dann Bedeutung der LED nach den EtherCAT-Richtlinien.
Rot
Signal in Sättigung
Gelb
Signal zu gering
Grün
Signal in Ordnung
Rot
Kein Messobjekt vorhanden, außerhalb des Messbereichs
Gelb
Messobjekt in der Nähe von Messbereichsmitte
Grün
Messobjekt im Messbereich
Rot
SLED ausgeschaltet
Gelb
SLED läuft warm
Grün
SLED betriebsbereit
Gelb blinkend SLED Strom außerhalb des optimalen Wertebereiches
Rot
Pilotlaser ausgeschaltet
Grün
Pilotlaser eingeschaltet
Pilotlaser wird wechselnd ein- bzw. ausgeschaltet,
Grün
wenn kein Messobjekt vorhanden oder außerhalb des Messbereichs
1
Seite 9
