Erweiterte Einstellungen
7.5.4.3

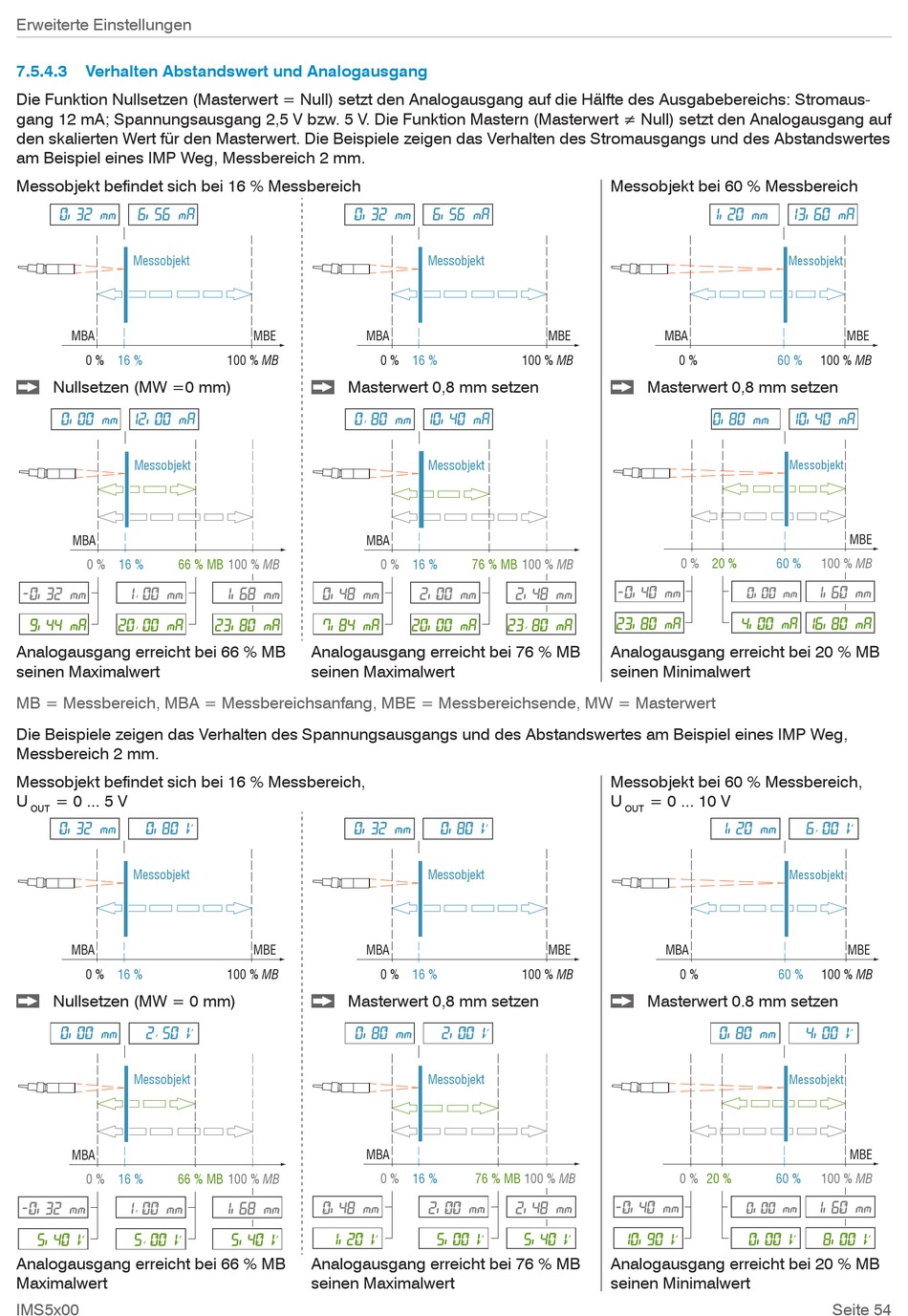

Verhalten Abstandswert und Analogausgang

Die Funktion Nullsetzen (Masterwert = Null) setzt den Analogausgang auf die Hälfte des Ausgabebereichs: Stromaus-
gang 12 mA; Spannungsausgang 2,5 V bzw. 5 V. Die Funktion Mastern (Masterwert ≠ Null) setzt den Analogausgang auf
den skalierten Wert für den Masterwert. Die Beispiele zeigen das Verhalten des Stromausgangs und des Abstandswertes
am Beispiel eines IMP Weg, Messbereich 2 mm.
Messobjekt befindet sich bei 16 % Messbereich
0.32 mm 6.56 mA
Messobjekt
MBA
0 % 16 %
Nullsetzen (MW =0 mm)
0.00 mm 12.00 mA
Messobjekt
MBA
0 % 16 % 66 % MB
-0.32 mm 1,00 mm
9.44 mA 20,00 mA
Analogausgang erreicht bei 66 % MB
seinen Maximalwert
MB = Messbereich, MBA = Messbereichsanfang, MBE = Messbereichsende, MW = Masterwert
Die Beispiele zeigen das Verhalten des Spannungsausgangs und des Abstandswertes am Beispiel eines IMP Weg,
Messbereich 2 mm.
Messobjekt befindet sich bei 16 % Messbereich,
U = 0 ... 5 V
OUT
0.32 mm 0.80 V
Messobjekt
MBA
0 % 16 %
Nullsetzen (MW = 0 mm)
0.00 mm 2,50 V
Messobjekt
MBA
0 % 16 % 66 % MB
-0.32 mm 1,00 mm
5.40 V 5,00 V
Analogausgang erreicht bei 66 % MB
Maximalwert
IMS5x00
0.32 mm
MBE MBA
100 % MB 0 %
Masterwert 0,8 mm setzen
0,80 mm
MBA
100 % MB 0 %
1.68 mm 0.48 mm
23.80 mA 7.84 mA
Analogausgang erreicht bei 76 % MB
seinen Maximalwert
0.32 mm
MBE MBA
100 % MB 0 %
Masterwert 0,8 mm setzen
0.80 mm
MBA
0 %
100 % MB
0.48 mm
1.68 mm
1.20 V
5.40 V
Analogausgang erreicht bei 76 % MB
seinen Maximalwert
6.56 mA
Messobjekt
MBE
16 % 100 % MB
10.40 mA
Messobjekt
16 % 76 % MB 100 % MB
2.00 mm 2.48 mm
20.00 mA 23,80 mA
0.80 V
Messobjekt
MBE
16 % 100 % MB
2.00 V
Messobjekt
16 % 76 % MB 100 % MB
2.00 mm 2.48 mm
5.00 V 5.40 V
Messobjekt bei 60 % Messbereich
1.20 mm
MBA
0 % 60 %
Masterwert 0,8 mm setzen
0.80 mm
0 % 20 % 60 %
-0.40 mm
0.00 mm
23.80 mA 4.00 mA
Analogausgang erreicht bei 20 % MB
seinen Minimalwert
Messobjekt bei 60 % Messbereich,
U = 0 ... 10 V
OUT
1.20 mm
MBA
0 % 60 %
Masterwert 0.8 mm setzen
0.80 mm
0 % 20 % 60 %
-0.40 mm
0.00 mm
10.90 V 0.00 V
Analogausgang erreicht bei 20 % MB
seinen Minimalwert
13.60 mA
Messobjekt
MBE
100 % MB
10.40 mA
Messobjekt
MBE
100 % MB
1.60 mm
16.80 mA
6,00 V
Messobjekt
MBE
100 % MB
4.00 V
Messobjekt
MBE
100 % MB
1.60 mm
8.00 V
