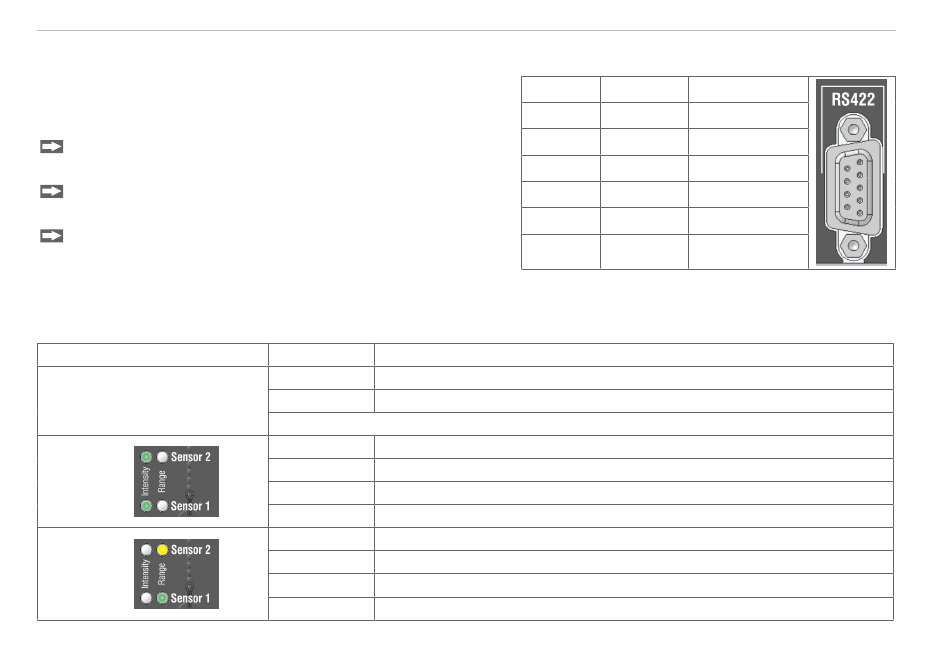

LEDs am Controller
RS422
- Differenzsignale nach EIA-422, galvanisch von Versorgungs-
spannung getrennt.
- Receiver Rx mit internem Abschlusswiderstand 120 Ohm.
Schließen Sie den Transmittereingang Tx am Auswertegerät
(Receiver) mit 90 ... 120 Ohm ab.
Verwenden Sie ein geschirmtes Kabel mit verdrillten Adern.
Kabellänge kleiner 30 m.
Verbinden Sie die Masseanschlüsse.
i
Die Anschlussbelegung der 9-pol. D-Sub-Buchse ist nicht
genormt.
LEDs am Controller
Power on
Status
Intensity
Sensor 1/2
Range
Sensor 1/2
confocalDT 2421 / 2422
Grün
Betriebsspannung vorhanden
Aus
Kein Fehler
Rot blinkend
Fehler in der Verarbeitung
Ist die EtherCAT- Schnittstelle aktiv, dann Bedeutung der LED nach den EtherCAT-Richtlinien.
Rot blinkend
Dunkelsignalerfassung läuft
Rot
Signal in Sättigung
Gelb
Signal zu gering
Grün
Signal in Ordnung
Rot blinkend
Dunkelsignalerfassung läuft
Rot
Kein Messobjekt vorhanden, außerhalb des Messbereichs
Gelb
Messobjekt in der Nähe von Messbereichsmitte
Grün
Messobjekt im Messbereich
Pin
Name
Signal
3
RX -
Empfänger -
2
RX +
Empfänger +
5
GND422 Masse RS422
9
TX +
Sender +
1
TX -
Sender -
Gehäuse
Schirm
Kabelschirm
Anschlussbelegung 9-pol. D-Sub-Buchse (RS422)
