Funktionsprinzip, Technische Daten
optoCONTROL 2600
3.3
Controller
3.3.1
Frontansicht Controller
Die dialoggestützte Bedienung wird durch ein LC-Grafikdisplay mit beleuchteter Anzeige
unterstützt. Der Controller wird mit den 4 Tasten an der Frontseite, siehe
Betriebsart
LED grün
Multisegment
System bereit
1
2

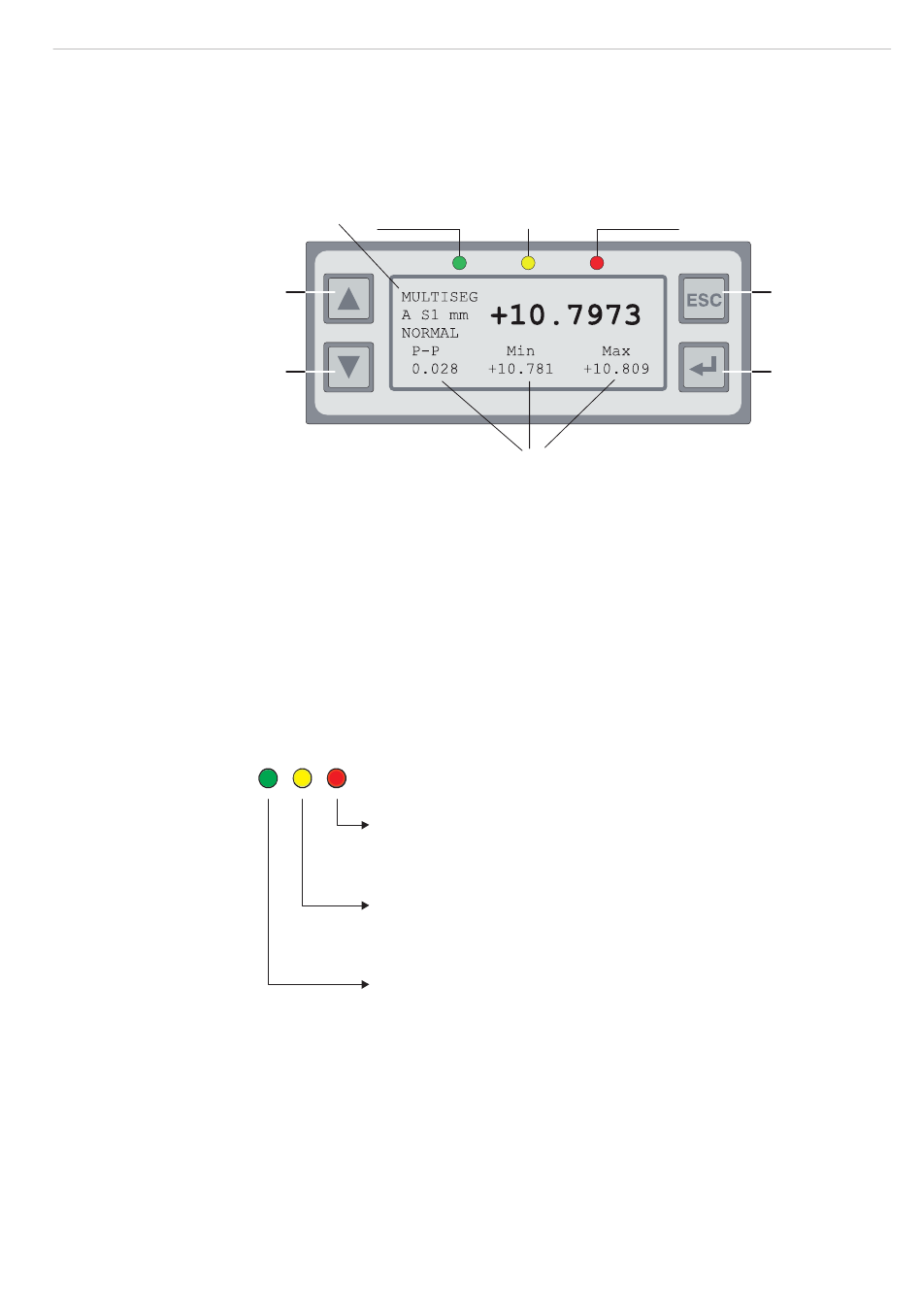

Abb. 3 Tastatur und Display an der Vorderseite des Controllers
Der Tastatur, siehe
Abb.
3, sind die folgenden Funktionen zugeordnet:
(1), (2) Auf/Ab-Bewegung in Menüs,
Werteingabe: (1) größer, (2) kleiner
(3) Verlassen eines Menüpunktes, Wechsel in die nächsthöhere Hierarchiestufe
(4) Eintritt in den ausgewählten Menüpunkt, Eingabebestätigung (Durch langen Tasten-
druck werden die Eingabewerte übernommen.)
Unterhalb der Betriebsart (z.B. DIA, EDGE) wird A für absolute oder R für relative Mes-
sung angezeigt.
In der Betriebsart Multisegment (MULTISEG) erscheint auch das Kennzeichen für das
ausgewählte Segment (S1 bzw. S2).
LED rot
LED gelb
LED grün
Abb. 4 LEDs an der Vorderseite des Controllers
LED rot
LED gelb
Fehler
Light ON
Statistikwerte
leuchtet
Fehler
leuchtet
Messbetrieb, Light ON
blinkt
Menübetrieb, Light ON
leuchtet
System in Betrieb
Abb.
3, bedient.
3
4
Seite 9
