Controller
Der Controller DT61x4 beinhaltet eine Spannungsaufbereitung, Oszillator, Demodulator sowie eine Ausgangsstufe.
Die Spannungsaufbereitung erzeugt aus der Versorgungsspannung alle benötigten internen Spannungen. Der Oszillator versorgt den
Sensor mit einer frequenz- und amplitudenstabilen Wechselspannung. Die Frequenz beträgt 31 kHz. Demodulator und Ausgangsstufe
formen das Messsignal in ein standardisiertes Spannungssignal um. Der Controller DT6124 enthält zusätzlich einen Analog-Digital-
wandler. Dieser setzt das Messsignal um und gibt es auf der RS485-Schnittstelle aus.
Die Ausgangsspannung kann bei abgestecktem Sensor beziehungsweise Messbereichsüberschreitung bis zu
HINWEIS
maximal 13 VDC erreichen.
> Beschädigung nachgeschalteter Geräte

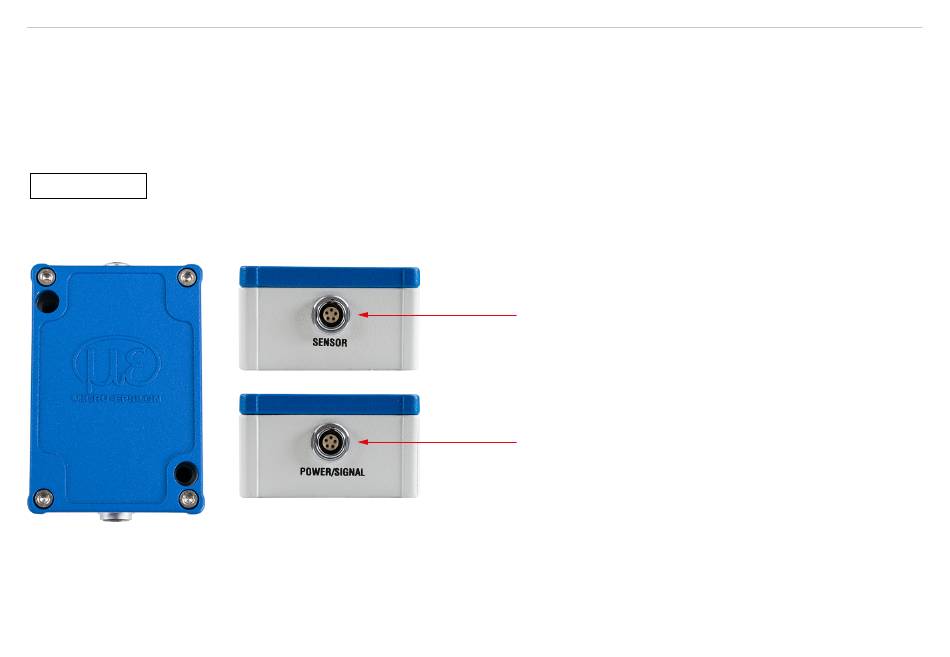

Abb. 6 Controller DT6114
capaNCDT 61x4
Sensor
Versorgung
Ausgang
Seite 12
