Erweiterte Einstellungen

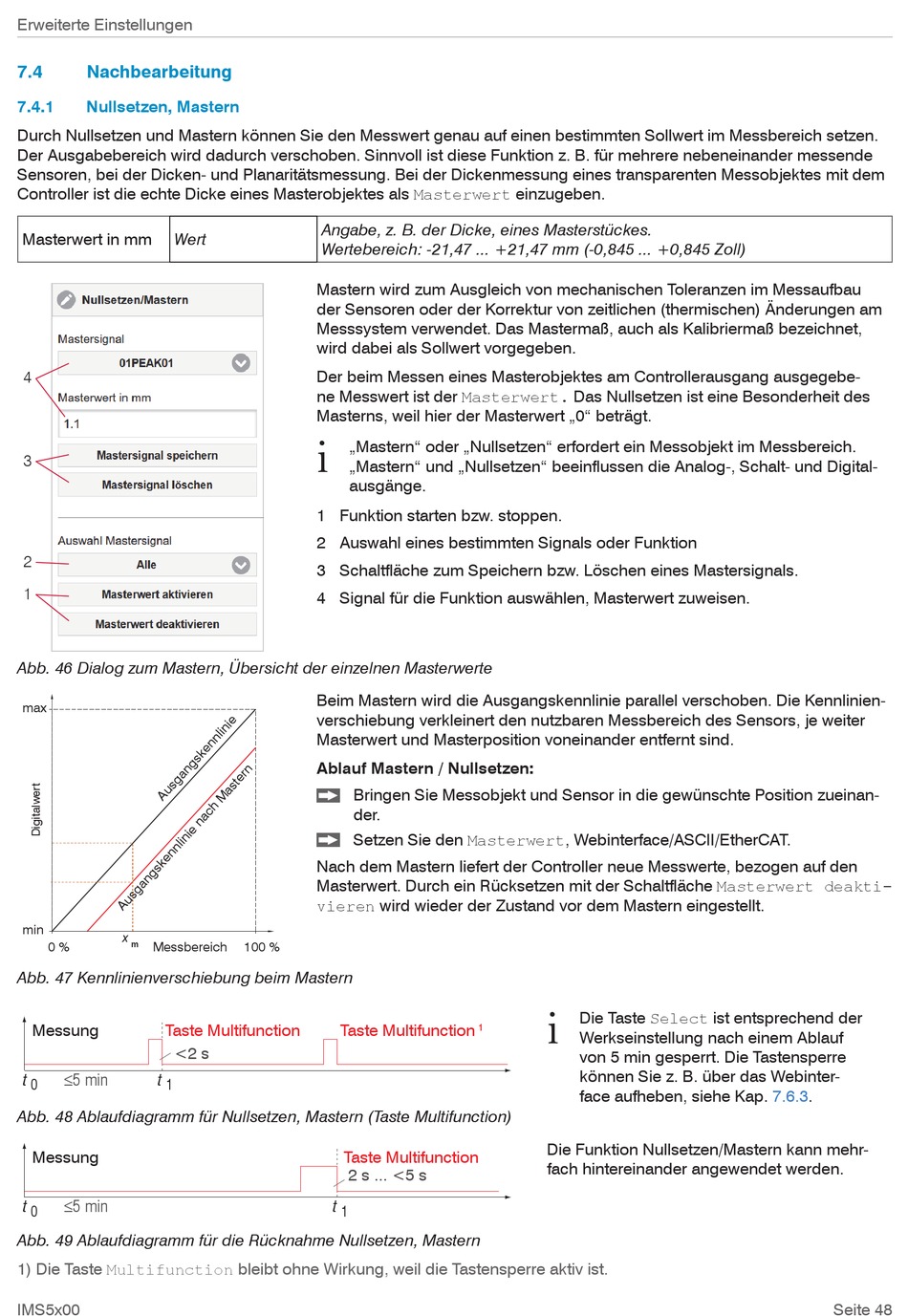

7.4
Nachbearbeitung
7.4.1
Nullsetzen, Mastern
Durch Nullsetzen und Mastern können Sie den Messwert genau auf einen bestimmten Sollwert im Messbereich setzen.
Der Ausgabebereich wird dadurch verschoben. Sinnvoll ist diese Funktion z. B. für mehrere nebeneinander messende
Sensoren, bei der Dicken- und Planaritätsmessung. Bei der Dickenmessung eines transparenten Messobjektes mit dem
Controller ist die echte Dicke eines Masterobjektes als Masterwert einzugeben.
Masterwert in mm
Wert
4
3
2
1
Abb. 46 Dialog zum Mastern, Übersicht der einzelnen Masterwerte
max
min
x
m
0 %
Messbereich
Abb. 47 Kennlinienverschiebung beim Mastern
Messung
Taste Multifunction
<2 s
5 min
t
t
0
1
Abb. 48 Ablaufdiagramm für Nullsetzen, Mastern (Taste Multifunction)
Messung
5 min
t
0
Abb. 49 Ablaufdiagramm für die Rücknahme Nullsetzen, Mastern
1) Die Taste Multifunction bleibt ohne Wirkung, weil die Tastensperre aktiv ist.
IMS5x00
Angabe, z. B. der Dicke, eines Masterstückes.
Wertebereich: -21,47 ... +21,47 mm (-0,845 ... +0,845 Zoll)
Mastern wird zum Ausgleich von mechanischen Toleranzen im Messaufbau
der Sensoren oder der Korrektur von zeitlichen (thermischen) Änderungen am
Messsystem verwendet. Das Mastermaß, auch als Kalibriermaß bezeichnet,
wird dabei als Sollwert vorgegeben.
Der beim Messen eines Masterobjektes am Controllerausgang ausgegebe-
ne Messwert ist der Masterwert. Das Nullsetzen ist eine Besonderheit des
Masterns, weil hier der Masterwert „0" beträgt.
i
„Mastern" oder „Nullsetzen" erfordert ein Messobjekt im Messbereich.
„Mastern" und „Nullsetzen" beeinflussen die Analog-, Schalt- und Digital-
ausgänge.
1 Funktion starten bzw. stoppen.
2 Auswahl eines bestimmten Signals oder Funktion
3 Schaltfläche zum Speichern bzw. Löschen eines Mastersignals.
4 Signal für die Funktion auswählen, Masterwert zuweisen.
Beim Mastern wird die Ausgangskennlinie parallel verschoben. Die Kennlinien-
verschiebung verkleinert den nutzbaren Messbereich des Sensors, je weiter
Masterwert und Masterposition voneinander entfernt sind.
Ablauf Mastern / Nullsetzen:
Bringen Sie Messobjekt und Sensor in die gewünschte Position zueinan-
der.
Setzen Sie den Masterwert, Webinterface/ASCII/EtherCAT.
Nach dem Mastern liefert der Controller neue Messwerte, bezogen auf den
Masterwert. Durch ein Rücksetzen mit der Schaltfläche Masterwert deakti-
vieren wird wieder der Zustand vor dem Mastern eingestellt.
100 %
Taste Multifunction
Taste Multifunction
2 s ... <5 s
t
1
i
Die Taste Select ist entsprechend der
1
Werkseinstellung nach einem Ablauf
von 5 min gesperrt. Die Tastensperre
können Sie z. B. über das Webinter-
face aufheben, siehe Kap. 7.6.3.
Die Funktion Nullsetzen/Mastern kann mehr-
fach hintereinander angewendet werden.
Seite 48
