274/315
Bosch Rexroth AG
Bedienung der Oszilloskop - Funktion
Messkonfiguration in der Signallegende
5.4.3
Mehrgerätemessung (mit Geräten verbinden und Signale wählen)
Geräteauswahl
Signale aus der Konfiguration entfernen
Haben Sie ein konfiguriertes Signal markiert, so können Sie es von der Konfi‐
guration entfernen
●
über die Schaltfläche "<"
●
mittels Doppelklick auf dem markierten Signal
●
mit der Taste <Entf>
●
mit der <Leertaste>
Beim Entfernen eines Signals aus der Messkonfiguration wird es
im rechten Bildschirmbereich gelöscht und steht danach wieder
im linken Bildschirmbereich für eine erneutes Hinzufügen zur
Messung bereit.
Nachdem Sie die zu messenden Signale ausgewählt haben, werden diese in
der Signallegende unterhalb des Knotens "Messkonfiguration" angezeigt.
Die Signale werden "gegraut" angezeigt. Das bedeutet, dass für diese Signa‐
le keine gemessenen Werte vorliegen.

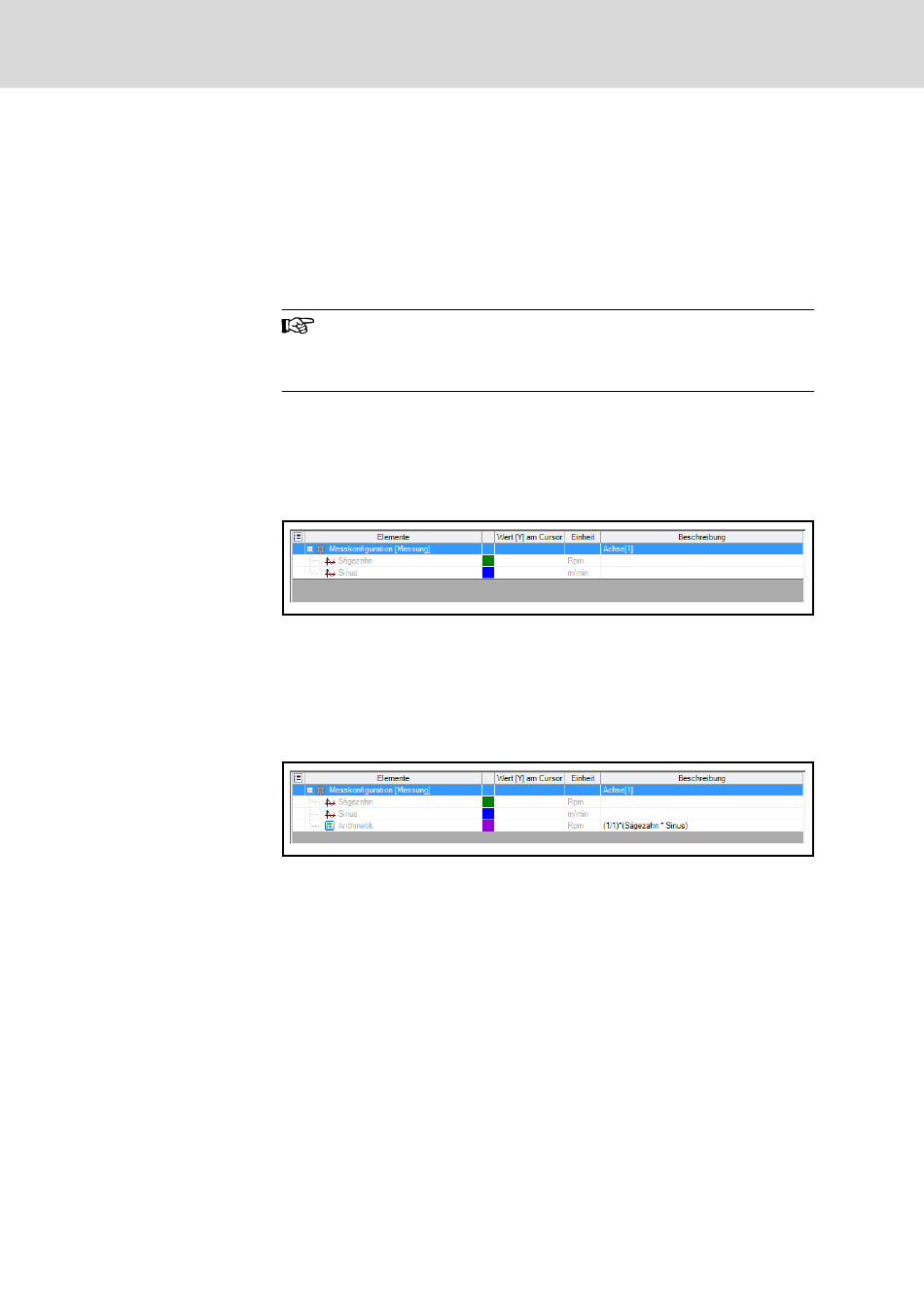

Abb.5-8:
Signallegende: Knoten Messkonfiguration
Über das Kontextmenü des Knotens "Messkonfiguration" haben Sie Zugriff
auf alle Einstellungen der Messkonfiguration.
Sie haben per Kontextmenü Berechnung neu... beispielsweise die Möglich‐
keit die konfigurierten Signale in einer Berechnung zu verwenden. Die Be‐
rechnung ist ein Bestandteil der Konfiguration und wird ebenfalls unterhalb
des Knotens "Messkonfiguration" angezeigt.
Abb.5-9:
Signallegende: Knoten Messkonfiguration mit Berechnung (Arithmetik)
Verbinden Sie sich mit den Geräten, auf denen Sie eine Oszilloskop Mes‐
sung durchführen wollen. Öffnen Sie dazu den Dialog "Geräte konfigurieren".
Sie können den Dialog über die folgende Wege öffnen:
●
Werkzeugleiste: Messung konfigurieren ▶ Geräte auswählen...
●
Kontextmenü Grafikbereich: Messung ▶ Geräte auswählen...
●
Kontextmenü Signallegende, Knoten Messkonfiguration: Konfigurie‐
ren ▶ Geräte auswählen...
●
Bedienbereich: Schaltfläche Signale und dann Geräte.
Betätigen Sie die Optionsschaltfläche "Mehrgerätemessung"
DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering
