DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering
Im folgenden Bild sehen Sie einen vergrößerten Ausschnitt, in dem die Ab‐
weichung deutlicher zu sehen ist:

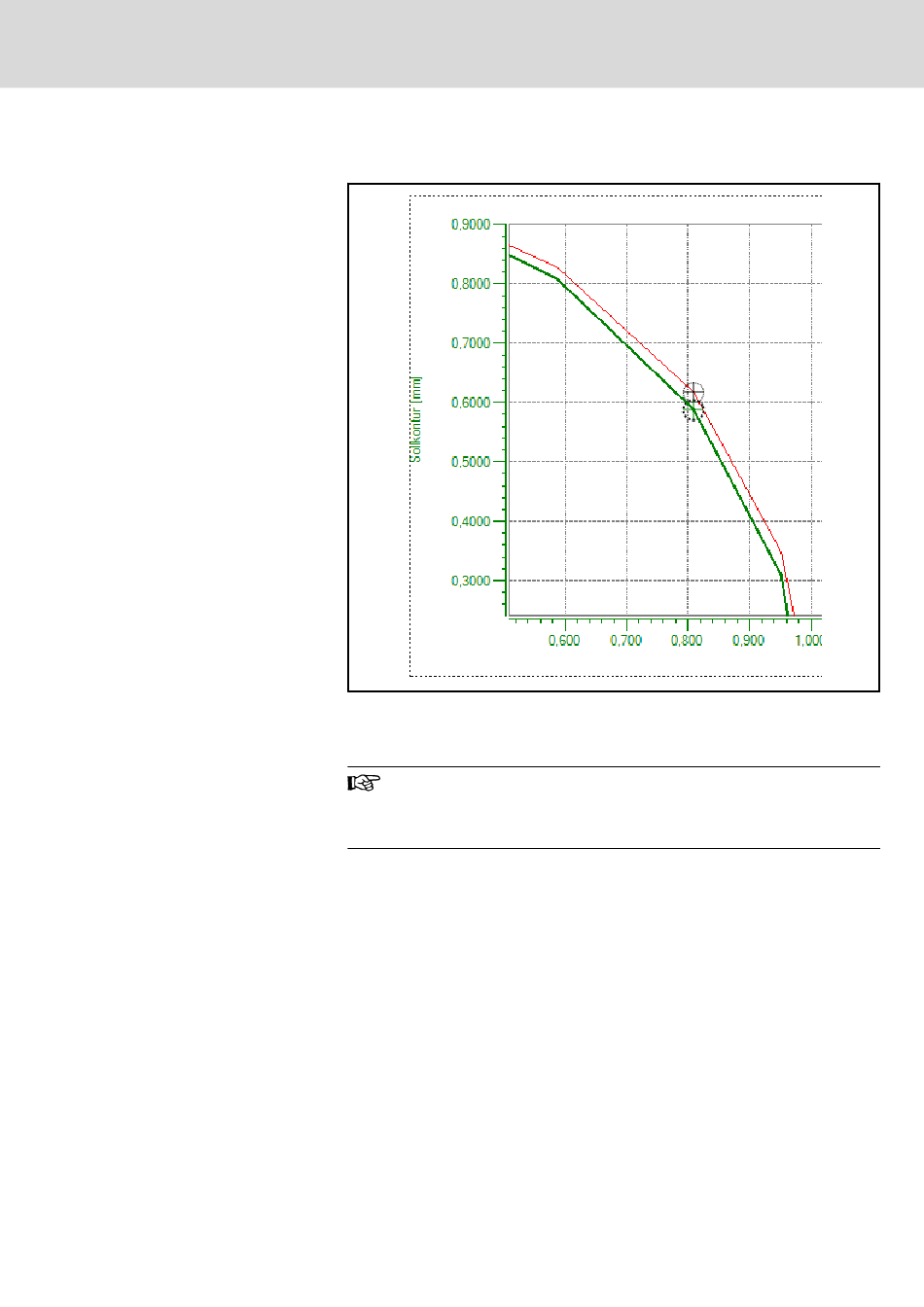

Abb.5-33:
Vergrößerter Bereich im Konturdiagramm
Zusätzlich sehen Sie die beiden Cursor, je einen auf der Soll-, bzw. Ist-Kon‐
tur.
Der Cursor auf der Soll-Kontur ist direkt mit dem Cursor auf der
Ist-Kontur gekoppelt. Im Bedienbereich werden für die vom Cur‐
sor selektierten Messpunkte, X- und Y-Werte und Zeitwert ange‐
zeigt.
Bosch Rexroth AG
Bedienung der Oszilloskop - Funktion
299/315
