32/315
Bosch Rexroth AG
Arbeiten mit IndraWorks
4.2.3
Geräte
Einfügen von Geräten aus der Bibliothek
Kontextmenü
Einfügen über "Drag and Drop"
aus der Bibliothek
Um Geräte aus der Bibliothek einem Projekt hinzuzufügen, arbeiten Sie mit
"Drag and Drop" oder benutzen Sie das Kontextmenü.
Das Kontextmenü bietet Ihnen die Befehle an, die im jeweiligen Kontext zur
Verfügung stehen. Die Befehle zum Bearbeiten von Geräten wie Ausschnei‐
den, Löschen, Kopieren und Einfügen finden Sie auch im Menü unter Bear‐
beiten. Im Gegensatz zum Kontextmenü sind inaktive Einträge im Hauptme‐
nü sichtbar. Sie werden mit grauer Schrift dargestellt.
Wählen Sie ein Gerät in der Gerätebibliothek aus und ziehen Sie dieses in
den Projektexplorer.
Das Erscheinungsbild des Mauszeigers zeigt Ihnen mögliche Einfügepositio‐
nen an.
Ein Pfeil mit einem Pluszeichen auf einem blau hinterlegten Zielgerät (auch
das Projekt selbst) signalisiert, dass ein Einfügen an dieser Position möglich
ist.

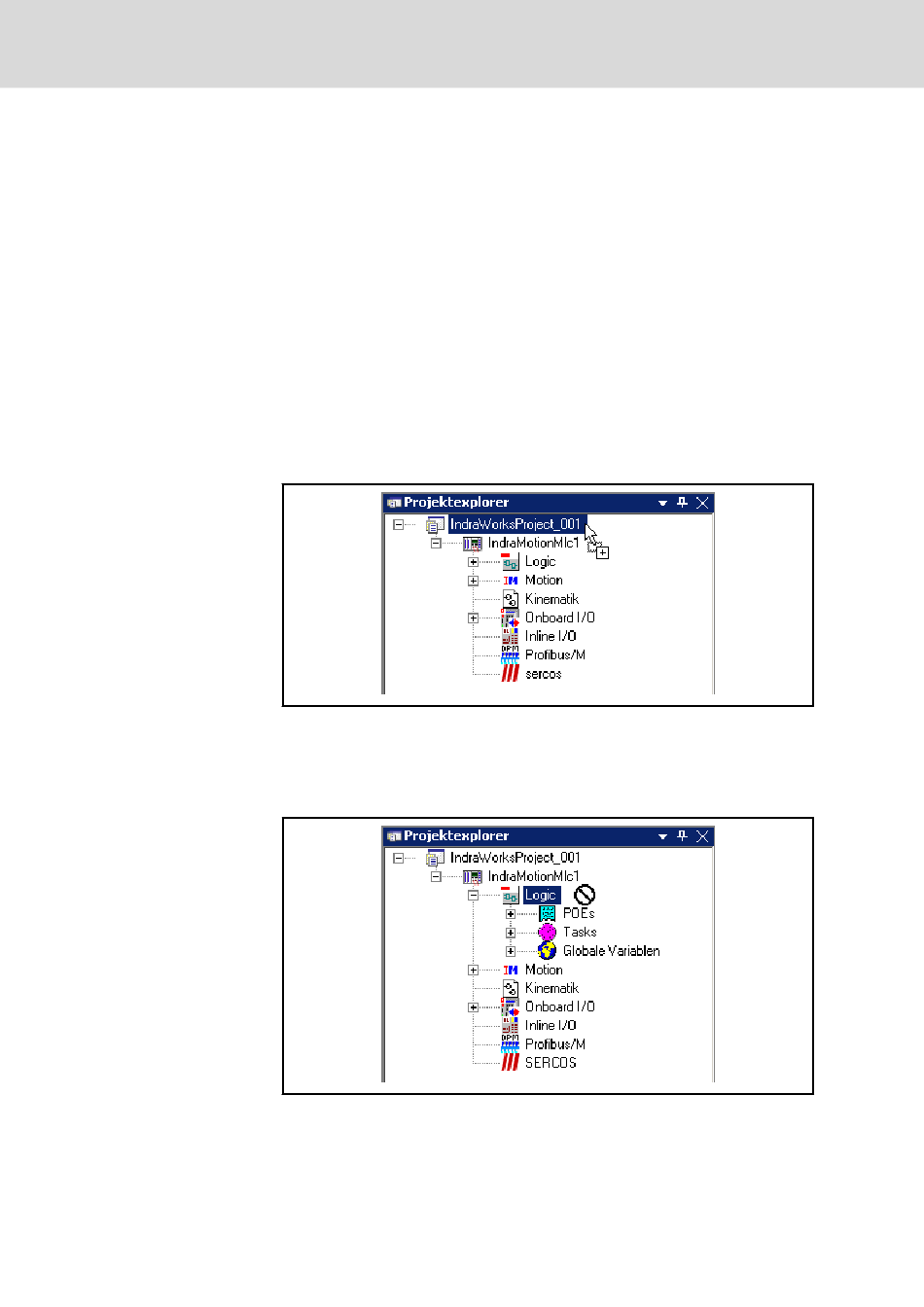

Abb.4-10:
Projektexplorer (Einfügen über Drag and Drop aus der Bibliothek)
Das neue Gerät wird dabei nach allen an diesem Element eingefügten Gerä‐
ten angefügt.
Ein durchgestrichener Kreis symbolisiert, dass an dieser Stelle kein Gerät
eingefügt werden kann.
Abb.4-11:
Projektexplorer (Einfügen über Drag and Drop nicht möglich)
Zusätzlich haben Sie die Möglichkeit, neue Geräte gezielt an bestimmten Po‐
sitionen in das Projekt aufzunehmen.
DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering
