DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering

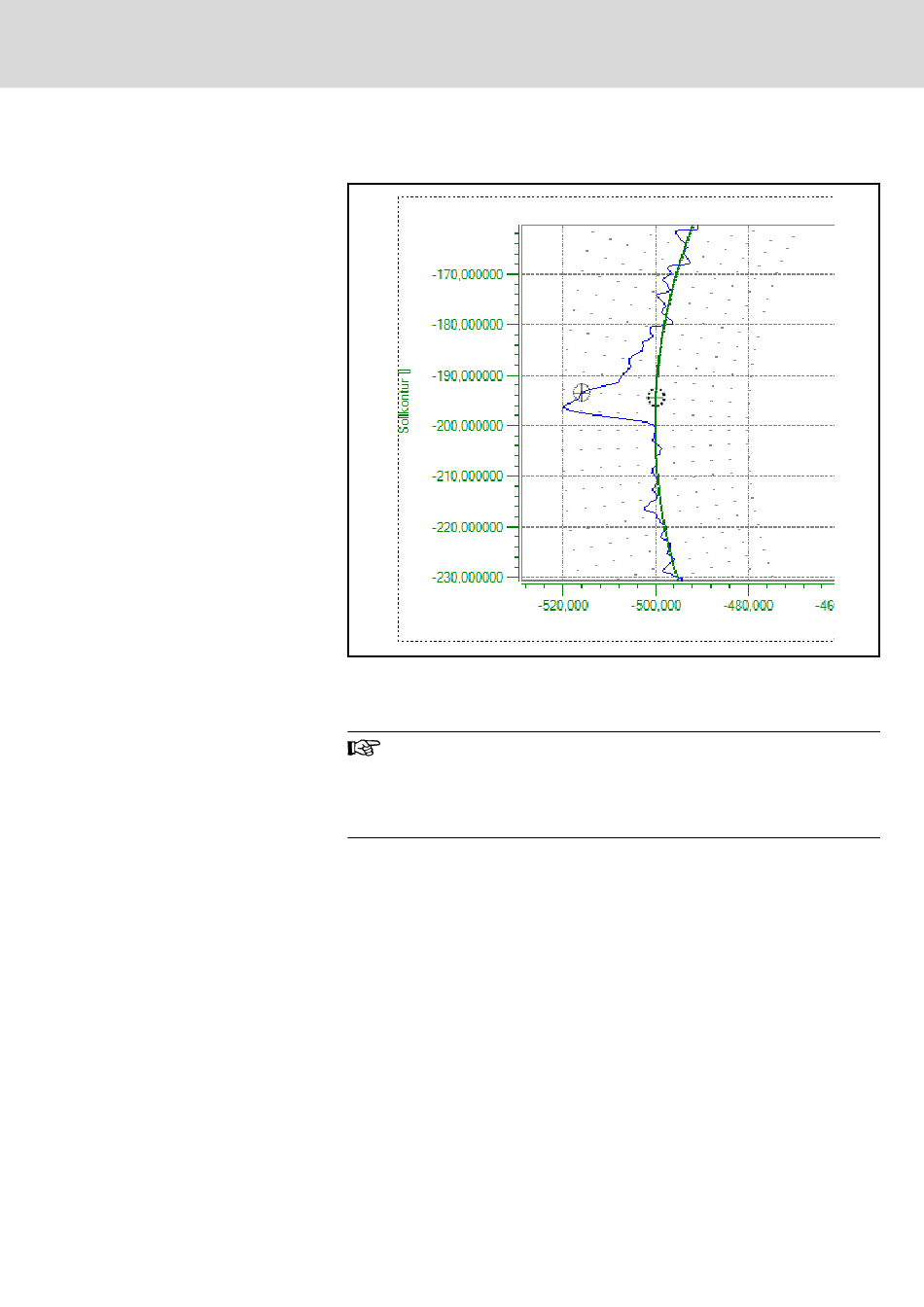

Im folgenden Bild sehen Sie einen vergrößerten Ausschnitt, in dem die Ab‐
weichung noch deutlicher zu sehen ist:
Abb.5-37:
Vergrößerter Bereich im Diagramm der Bahnabweichung
Zusätzlich sehen Sie die beiden Cursor, je einen auf der Soll-, bzw. Ist-Kon‐
tur.
Der Cursor auf der Soll-Kontur ist direkt mit dem Cursor auf der
Ist-Kontur gekoppelt. Zum besseren Verständnis wurde der Bahn‐
fehler berechnet.
Der Bahnfehler wird im Bedienbereich im Feld "Abstand Cursor1"
bzw. "Abstand Cursor2" angezeigt.
Bosch Rexroth AG
Bedienung der Oszilloskop - Funktion
303/315
