hörige Bitbeschreibungen geliefert wurden, werden diese in der Tabelle
neben dem jeweiligen Bit angezeigt. Wenn vom Gerät keine Bitbe‐
schreibung geliefert wurde, wird der Signalname gefolgt von der Bitnum‐
mer in Klammern angezeigt.
Sie haben auch die Möglichkeit Bitnamen selbst zu vergeben.
Öffnen Sie dazu das entsprechende Namensfeld per Doppelklick
oder ändern Sie die Bitnamen per Kontextmenüfunktion Umbe‐
nennen in der Signallegende.
3.
Aktivieren Sie für jedes Bit, das Sie in die Anzeige aufnehmen möchten,
das zugehörige Kontrollkästchen: Sie können die Bits sowohl in der ta‐
bellarischen als auch in der rechts angeordneten Bitmaske auswählen.
#

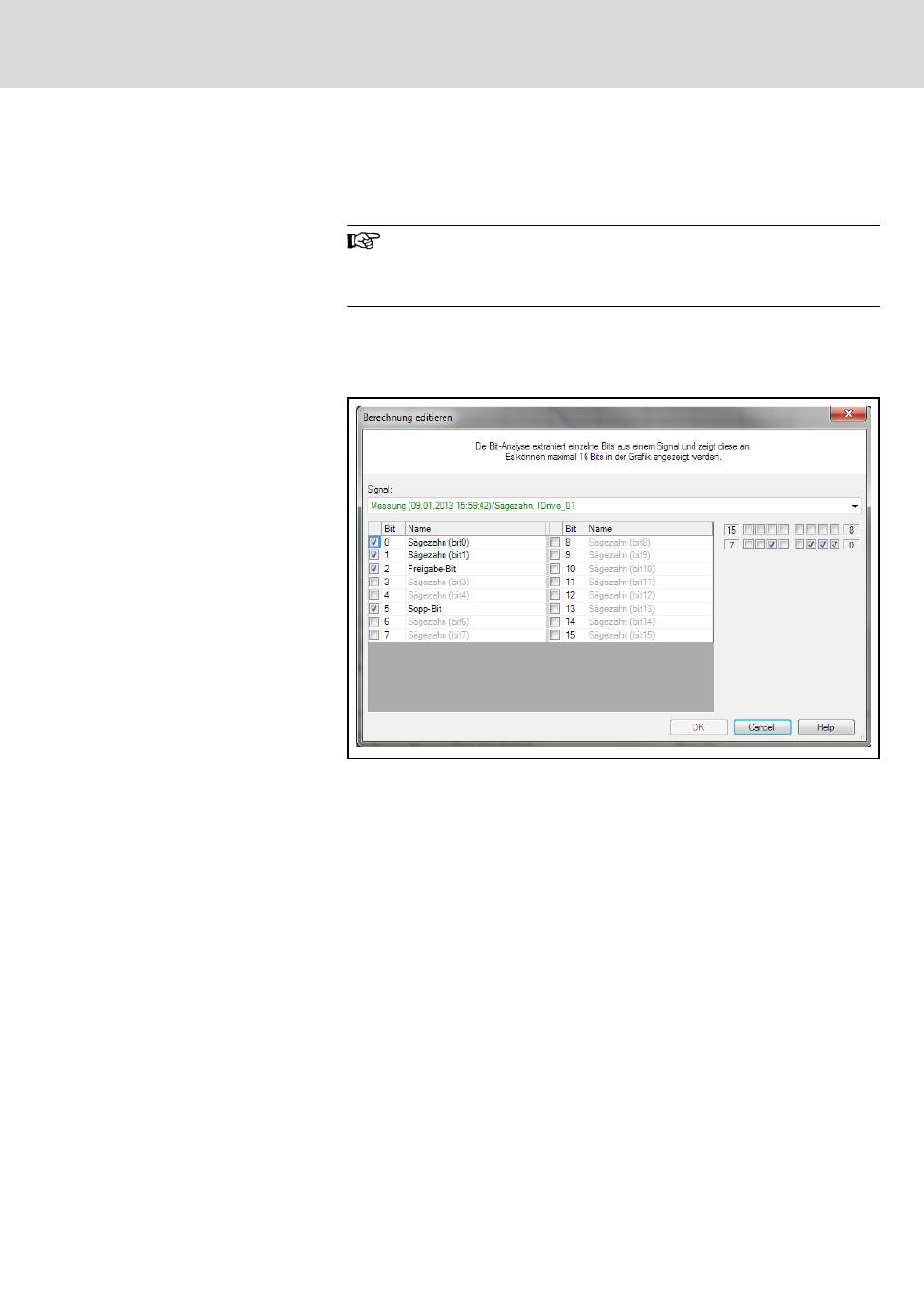

Abb.5-25:
Berechnung definieren: Bit-Analyse
4.
Bestätigen Sie im Anschluss Ihre Auswahl mit OK.
Bosch Rexroth AG
Bedienung der Oszilloskop - Funktion
291/315
