296/315
Bosch Rexroth AG
Bedienung der Oszilloskop - Funktion
Darstellung
5.6.6
Konturdiagramm
Konfiguration
gezeigt werden sollen. Dazu setzen bzw. entfernen Sie das Häkchen
neben "Nur geglättete Anzeige".
5.
Wählen Sie, ob in der grafischen Anzeige -3db und das Maximum der
Resonanzfrequenz zusätzlich markiert werden soll, um eine schnellere
und genauere Bestimmung dieser Werte abzulesen.
6.
Bestätigen Sie im Anschluss Ihre Auswahl mit OK.

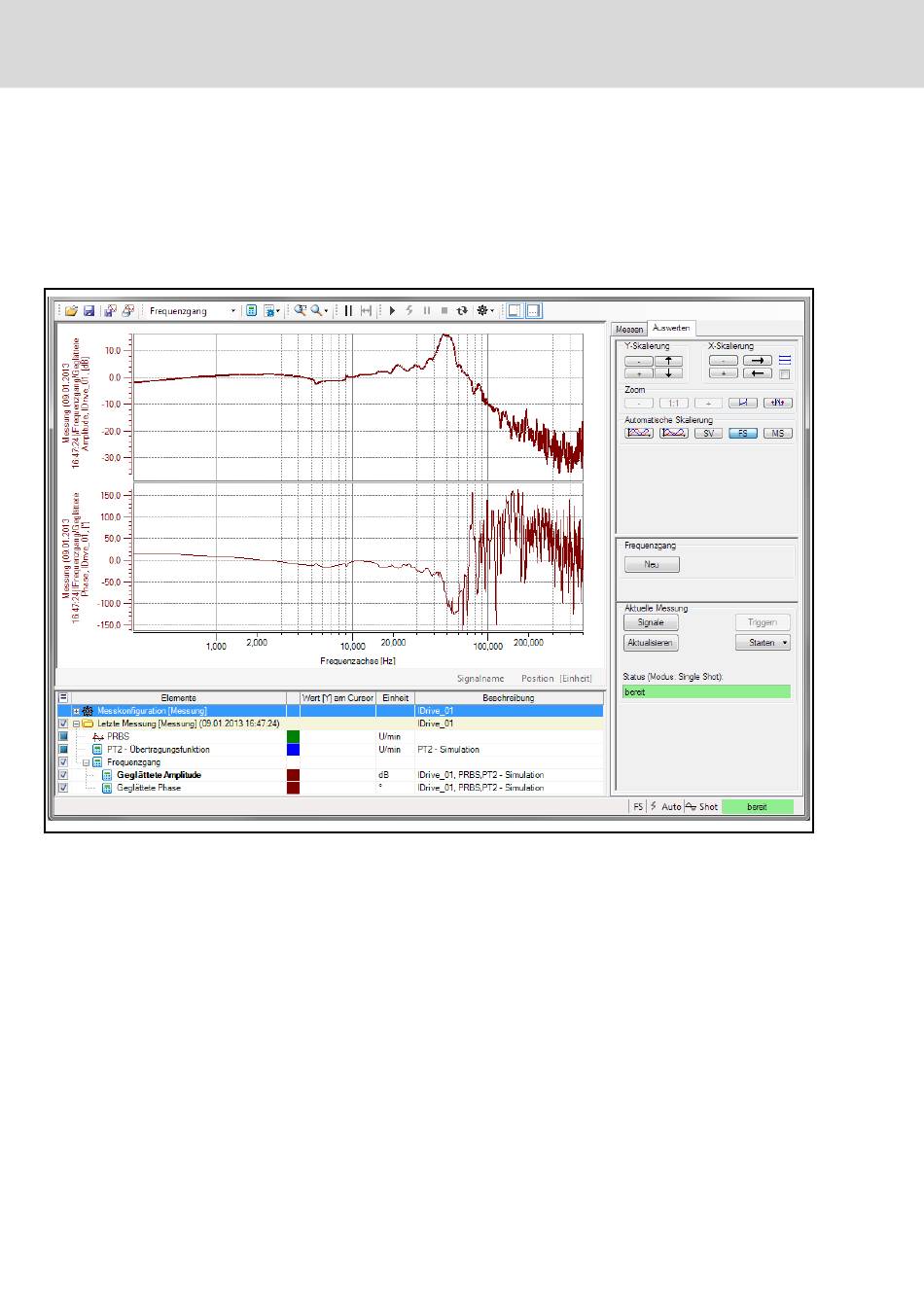

Abb.5-30:
Diagrammtyp "Frequenzgang"
Benutzen Sie zur weiteren Auswertung die Funktionen und Werkzeuge des
Oszilloskops, die Ihnen über Kontextmenüs, Werkzeugleiste und Bedienbe‐
reich zur Verfügung gestellt werden.
Mit Hilfe der Konturdiagramm können Sie bei einer Werkzeugmaschine die
im NC Befehlssatz programmierte Sollkontur (Bahn) einer X- Y-Bewegung
grafisch darstellen. Durch die zusätzliche Darstellung der Istkontur wird ein
Soll- Istvergleich ermöglicht.
Über die Hilfscursor des Konturdiagramms kann für jeden Messpunkt der bei‐
den Kurven der X- und Y-Wert angezeigt werden.
Gehen Sie zum Starten des Konturdiagramms wie folgt vor:
1.
Wählen Sie in der Werkzeugleiste den Diagrammtyp "Konturdiagramm"
und erstellen Sie eine neue Berechnung.
DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering
