DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering
5.6
Auswertung
5.6.1
Allgemein
Nach erfolgreicher Durchführung einer Messung steht der Status wieder auf
"bereit" und Sie sehen die Messwerte in der grafischen Anzeige (hier mit per
horizontaler Splitbar vergrößerter Signallegende):

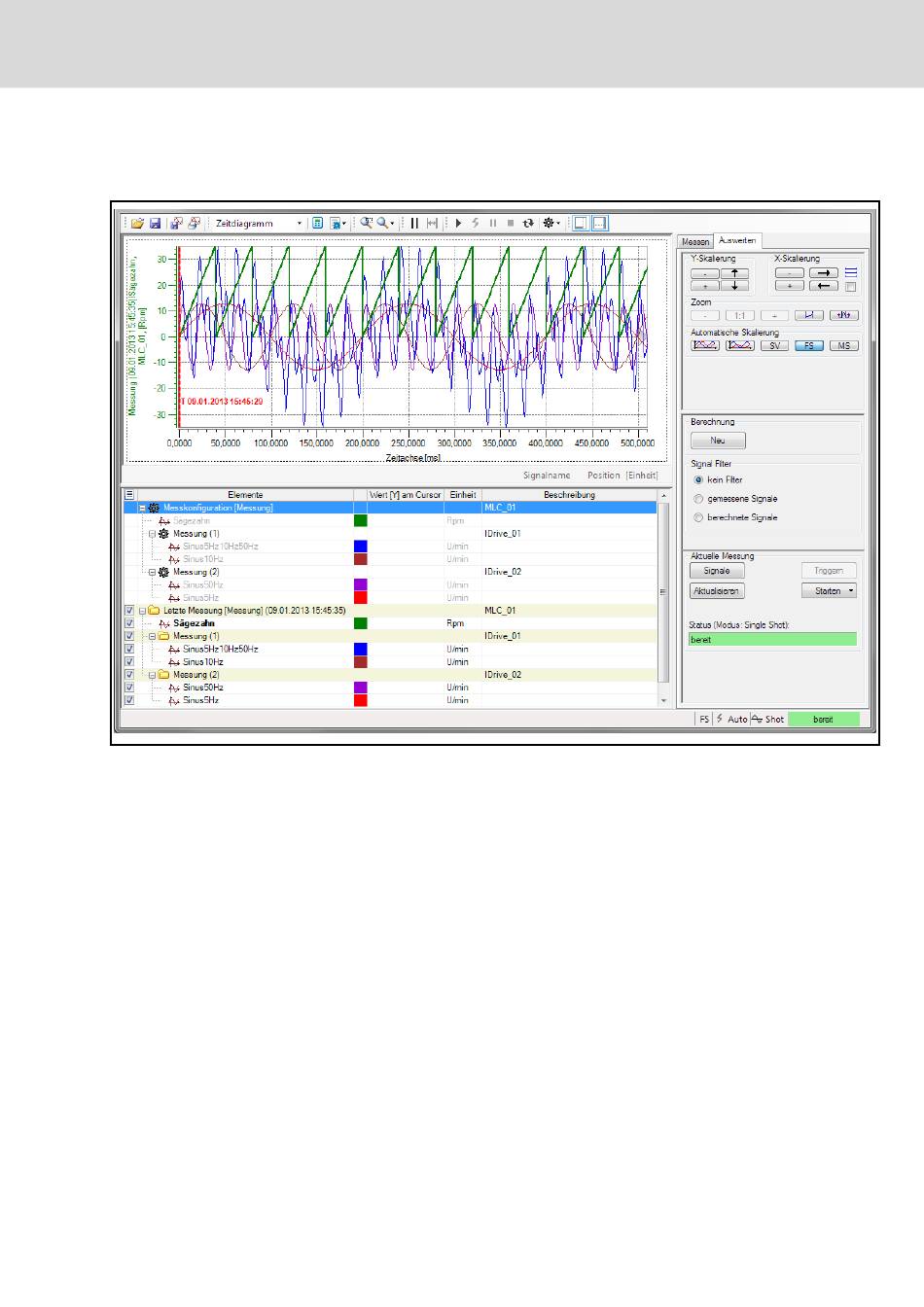

Abb.5-24:
Mehrgerätemessung erfolgreich abgeschlossen, Ergebnisse liegen
unter dem Knoten "Letzte Messung"
Das Oszilloskop bietet Ihnen die Möglichkeit, verschiedene Diagrammtypen
anzuzeigen, um Sie bei unterschiedlichen Messaufgaben bestmöglich zu un‐
terstützen.
Es stehen Ihnen die folgenden Diagrammtypen zur Verfügung:
●
Zeitdiagramm
●
FFT
●
Frequenzgang
●
Konturdiagramm
●
Bahnabweichung
●
Kreisformtest
Sie können die einzelnen Diagramme über die Auswahlbox der Werkzeug‐
leiste umschalten. Für jeden Diagrammtyp wird ein für die Bearbeitung ange‐
passtes Layout benutzt.
Bosch Rexroth AG
Bedienung der Oszilloskop - Funktion
289/315
