306/315
Bosch Rexroth AG
Bedienung der Oszilloskop - Funktion

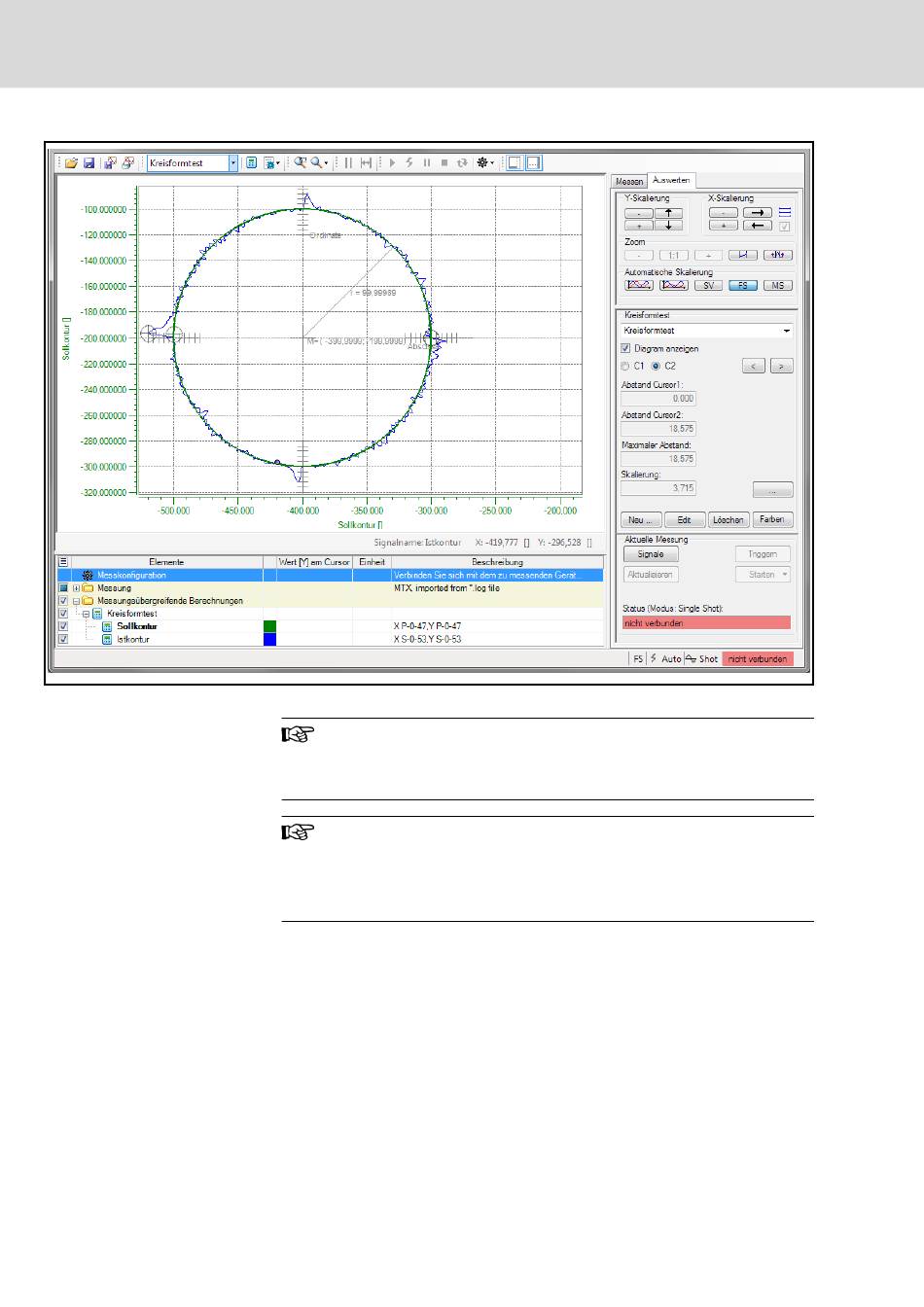

Abb.5-40:
Diagrammtyp "Kreisformtest"
Im Diagramm werden die Bahnfehler, d. h. die Bahnabweichung
zwischen Soll- und Istkontur mit einer hohen Empfindlichkeit, d. h.
verstärkt angezeigt. Dadurch sind die Abweichungen im Dia‐
gramm gut zu erkennen.
Der Kreisformtest geht davon aus, dass als Kontur ein Kreis ge‐
messen wurde und nutzt zur Berechnung der Ist-Kontur-Abwei‐
chungen die Formeln der Bahnabweichung.
Die Bedienmöglichkeiten im Kreisformtest sind identisch zur
Bahnabweichung.
Benutzen Sie zur weiteren Auswertung die Funktionen und Werkzeuge des
Oszilloskops, die Ihnen über Kontextmenüs, Werkzeugleiste und Bedienbe‐
reich zur Verfügung gestellt werden.
DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering
