DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering
Das aktive Signal
5.4
Messung konfigurieren
5.4.1
Allgemein
Einzelgerätemessung

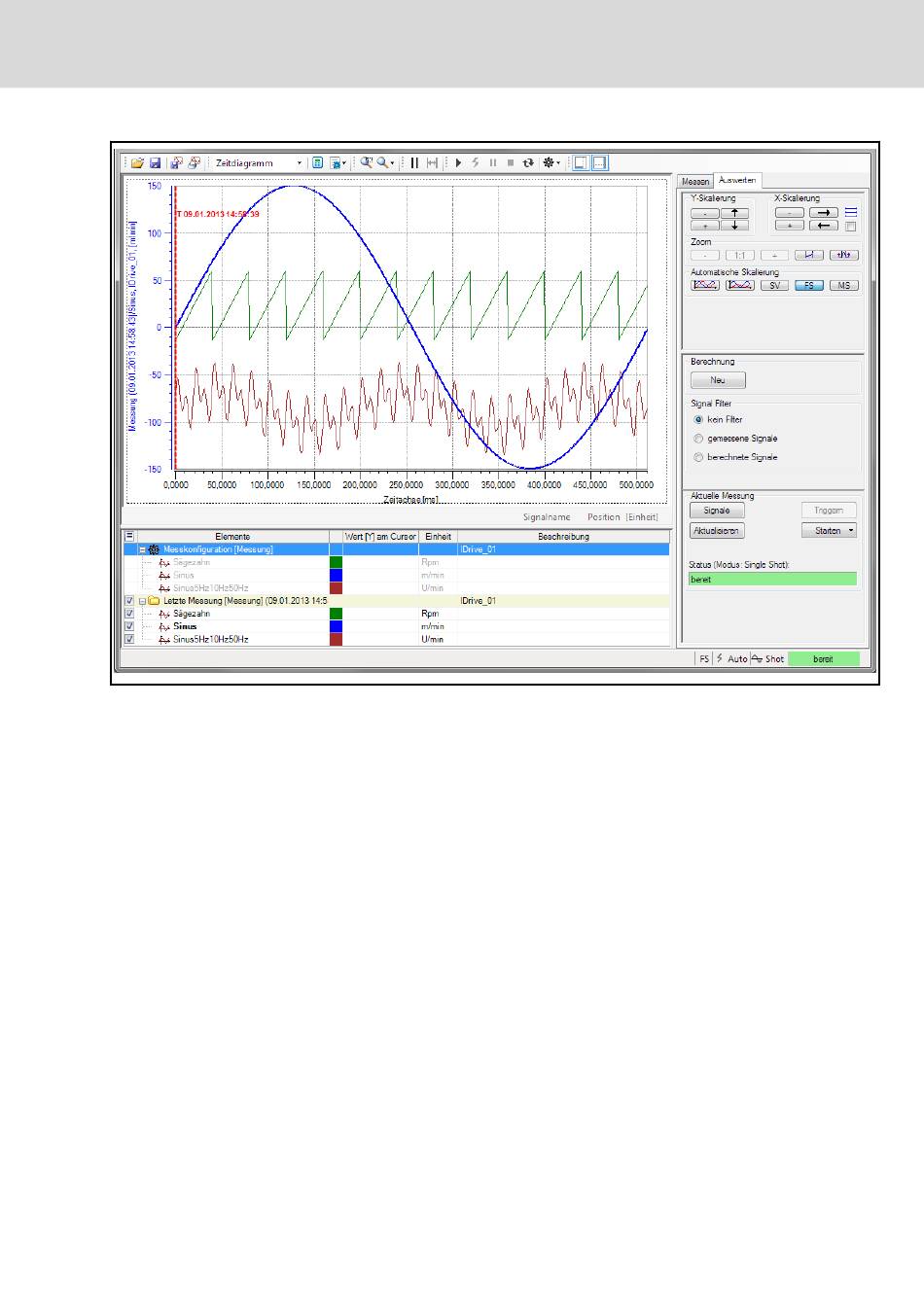

Abb.5-5:
Anzeige von Messdaten
Die Signale können Sie einzeln ein-, bzw. ausblenden, indem Sie das zuge‐
hörige Häkchen, links neben dem Signalnamen, setzen oder löschen.
Die Skalierung der Darstellung richtet sich immer nach dem aktiven Signal.
Aktive Signale sind in der Signalübersicht in Fettschrift dargestellt und in der
Grafik in doppelter Strichstärke gezeichnet. Aktivieren Sie ein Signal durch
Anklicken in der Grafik, durch Doppelklick oder <Return> auf dem Signal in
der Signalübersicht.
Das Oszilloskop bietet Ihnen die Möglichkeit, Messungen auf einem Gerät
durchzuführen. Verbinden Sie dazu das Oszilloskop mit dem gewünschten
Gerät.
Die Geräte, die Ihnen hierfür zur Verfügung stehen, werden im Dialog "Gerä‐
te konfigurieren" angezeigt.
Wenn Sie Geräte verwenden, die eine Mehrgerätemessung unterstützen (z.
B. über SERCANS1), können Sie synchronisierte Messungen an mehreren
Geräten durchführen.
Wählen Sie das Gerät und die Signale aus, konfigurieren Sie die Messung
und den Trigger und starten Sie die Messung.
Bosch Rexroth AG
Bedienung der Oszilloskop - Funktion
271/315
