DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering
Aufruf der Firmwareverwaltung
Beschreibung der Dialogelemente
Bedienung
●
eine Firmware in ein Gerät laden,
●
die aktuelle Firmware in einem Gerät anzeigen,
●
die für einen Download verfügbaren Firmware-Versionen anzeigen.
Die Firmwareverwaltung können Sie über das Kontextmenü eines Geräts
oder über die gerätespezifischen Einträge im Hauptmenü starten. Wählen Sie
hierzu Firmwareverwaltung.

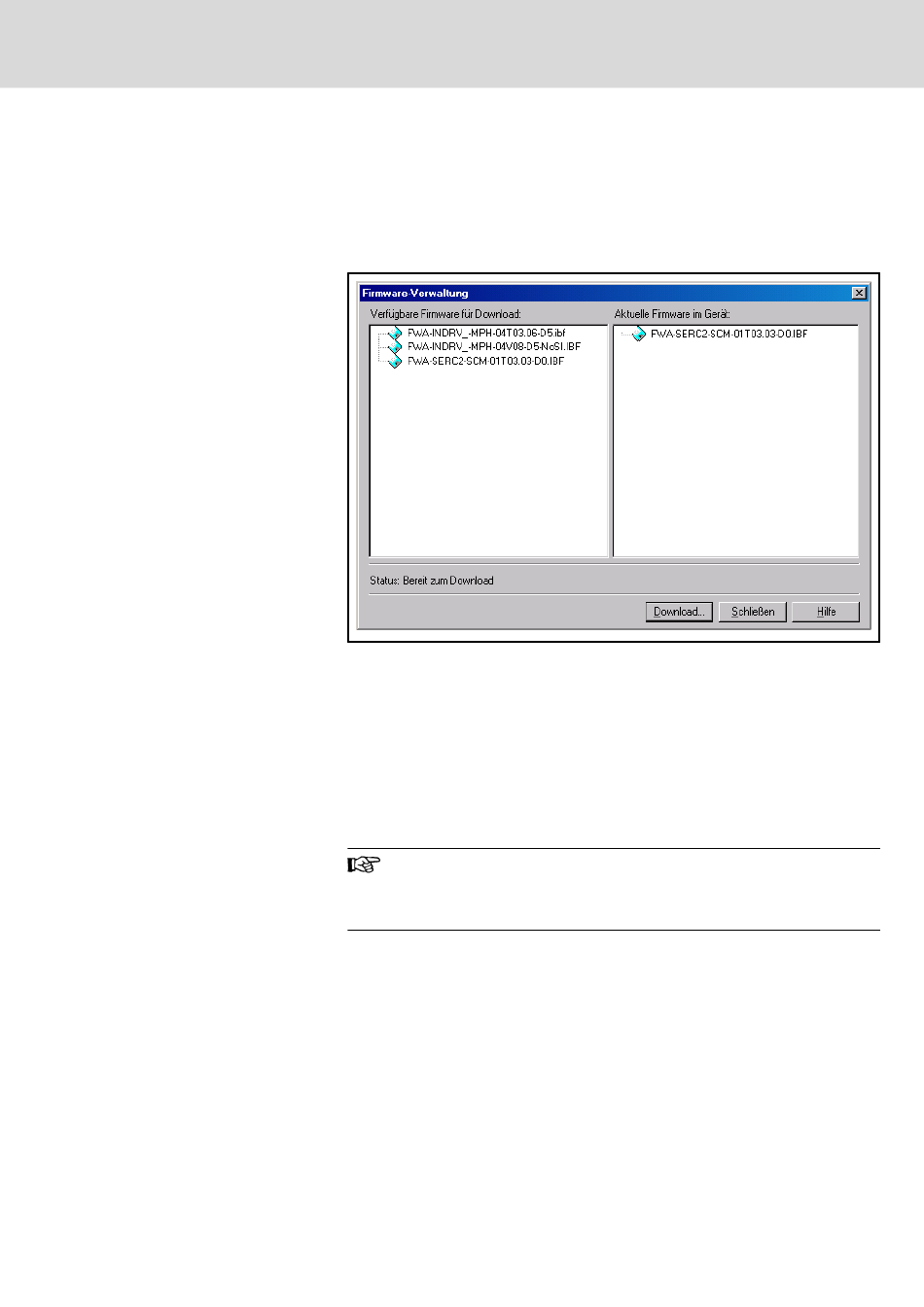

Abb.4-218:
Dialog Firmware-Verwaltung
Im linken Auswahlfenster des Dialogs werden die verfügbaren Firmware-Ver‐
sionen angezeigt, die für einen Download zur Verfügung stehen. Abhängig
vom verwendeten Gerät können Sie oberhalb dieser Anzeige ein Verzeichnis
auswählen, in dem sich Firmware Dateien befinden.
Im rechten Fenster des Dialogs wird die Firmware angezeigt, die sich aktuell
im Gerät befindet.
Unterhalb dieser Fenster befindet sich eine Anzeige, die Sie über den aktuel‐
len Status der verfügbaren Firmware-Version informiert, z.B. "Bereit zum
Download".
Vor dem Firmware-Download müssen Sie das Gerät in einen
"Download-fähigen" Zustand bringen. Z.B. müssen Sie alle Teile‐
programme und die SPS stoppen und Antriebe in die Paramet‐
rierebene (Phase 2) bringen.
Prüfen Sie, vor einem Firmware-Download, ob dieser notwendig ist. Verglei‐
chen Sie dazu die aktuelle Firmware im Gerät mit der zu ladenden Version.
Ist es notwendig, eine neue Firmware zu laden, gehen Sie wie folgt vor:
1.
Markieren Sie die zu ladende Firmwaredatei
2.
Berücksichtigen Sie weitere, geräteabhängige Optionen, wie z.B. "Neu‐
start nach Download"
3.
Starten Sie über "Download" die Ausführung
Während des Downloads informiert Sie eine Fortschrittsanzeige über den ak‐
tuellen Status.
Bosch Rexroth AG
211/315
Arbeiten mit IndraWorks
