282/315
Bosch Rexroth AG
Bedienung der Oszilloskop - Funktion
Signal auswählen
Hex / Dec / Bin (Formatumschal‐
Aktueller Signalwert
Flanke

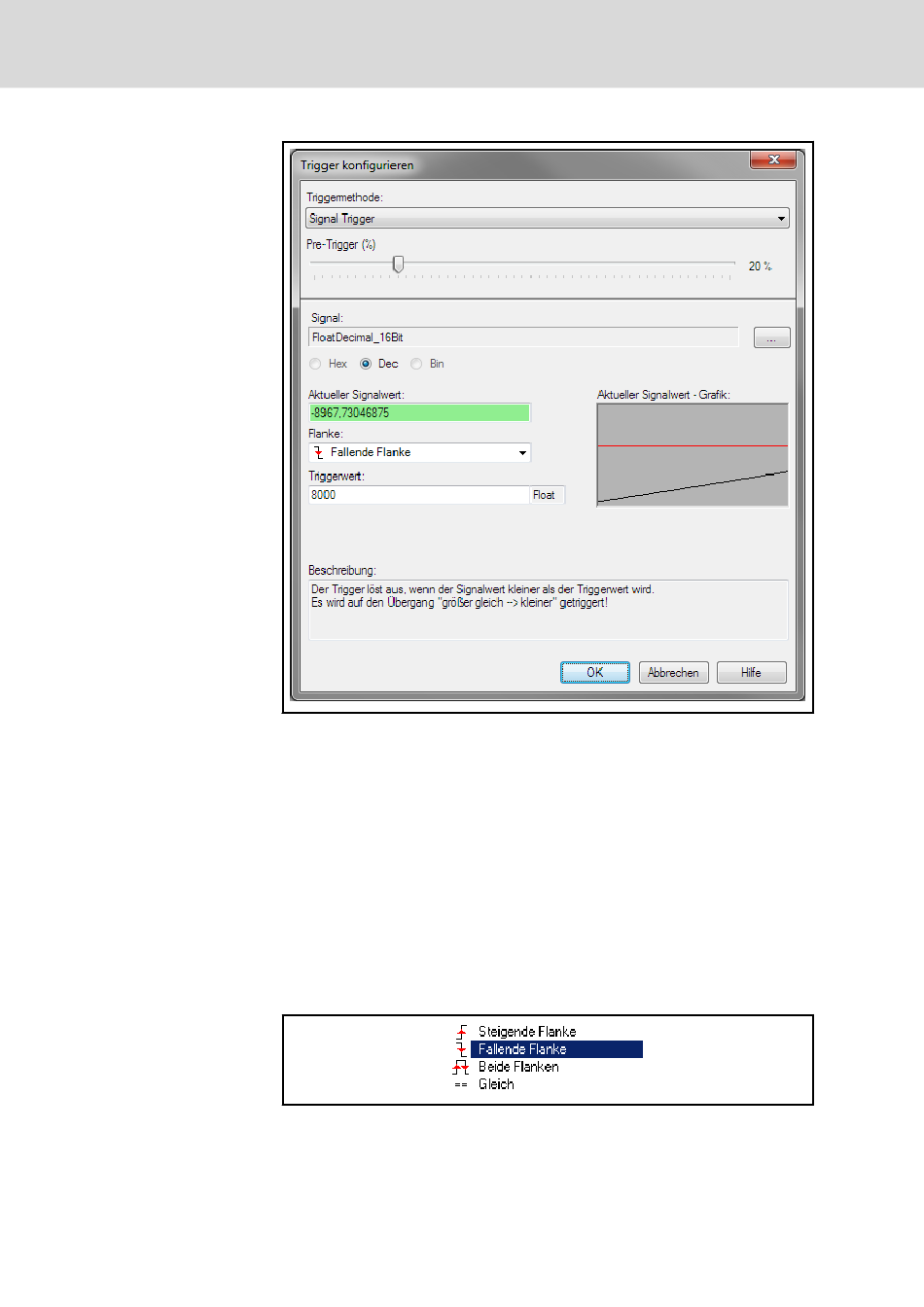

Abb.5-19:
Trigger konfigurieren (Floatsignal als Signaltrigger)
Öffnen Sie über die Schaltfläche "..." neben der Signaleingabe den Dialog
"Auswahl Signal Trigger", über den die Triggersignale des verbundenen Ge‐
rätes angeboten werden. Wählen Sie ein Signal aus, das Sie für den Trigger
verwenden wollen.
Über diese Optionsschaltflächen können Sie zwischen den Darstellungsarten
tung)
Hexadezimal, Dezimal und Binär Umschalten. Abhängig vom Datentyp des
ausgewählten Triggersignals (hier Float) sind die Optionsschaltflächen akti‐
viert oder deaktiviert.
Dieses Feld zeigt Ihnen den aktuellen Wert des Triggersignals, damit Sie
eine geeignete Triggerschwelle eingeben können.
Hier werden die vom Gerät unterstützten Triggerflanken angeboten. Abhän‐
gig von der eingestellten Flanke legen Sie fest, wann ein Trigger bei errei‐
chen des Signalwertes auslösen soll (überschreiten, unterschreiten, gleich,
ungleich).
Abb.5-20:
Auswahl möglicher Triggerflanken
DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering
