DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering
Anzeigen von Fehlerzuständen

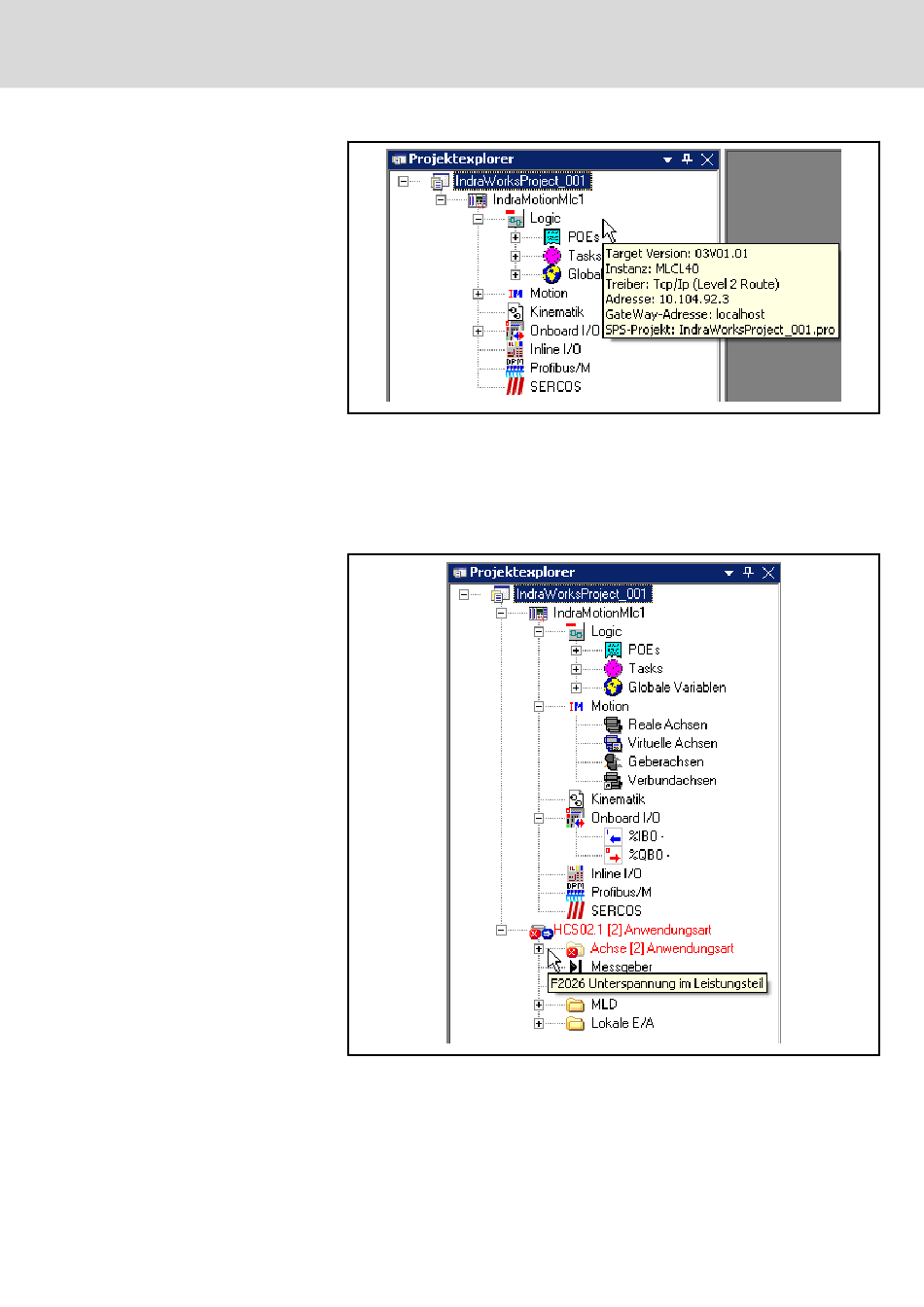

Abb.4-16:
Projektexplorer (Anzeigen von Tooltips an Geräten)
Meldet die gerätespezifische Software einen Fehler, so wird das entspre‐
chende Gerät in roter Schrift dargestellt. Befindet es sich in einem nichtex‐
pandierten Teil des Baumes, so wird das hierarchisch nächsthöhere, sichtba‐
re Gerät rot dargestellt. Das fehlerhafte Element selbst ist im Icon durch ein
weißes Kreuz auf rotem Hintergrund gekennzeichnet. Zusätzlich erscheint
ein Fehlertext zur weiteren Eingrenzung.
Abb.4-17:
Projektexplorer ( Anzeige von Fehlerzuständen an Geräten)
Damit sind fehlerhafte Elemente in der Baumdarstellung sofort sichtbar.
Bosch Rexroth AG
37/315
Arbeiten mit IndraWorks
