Bedienung der Oszilloskop - Funktion
5.6.5
Frequenzgang

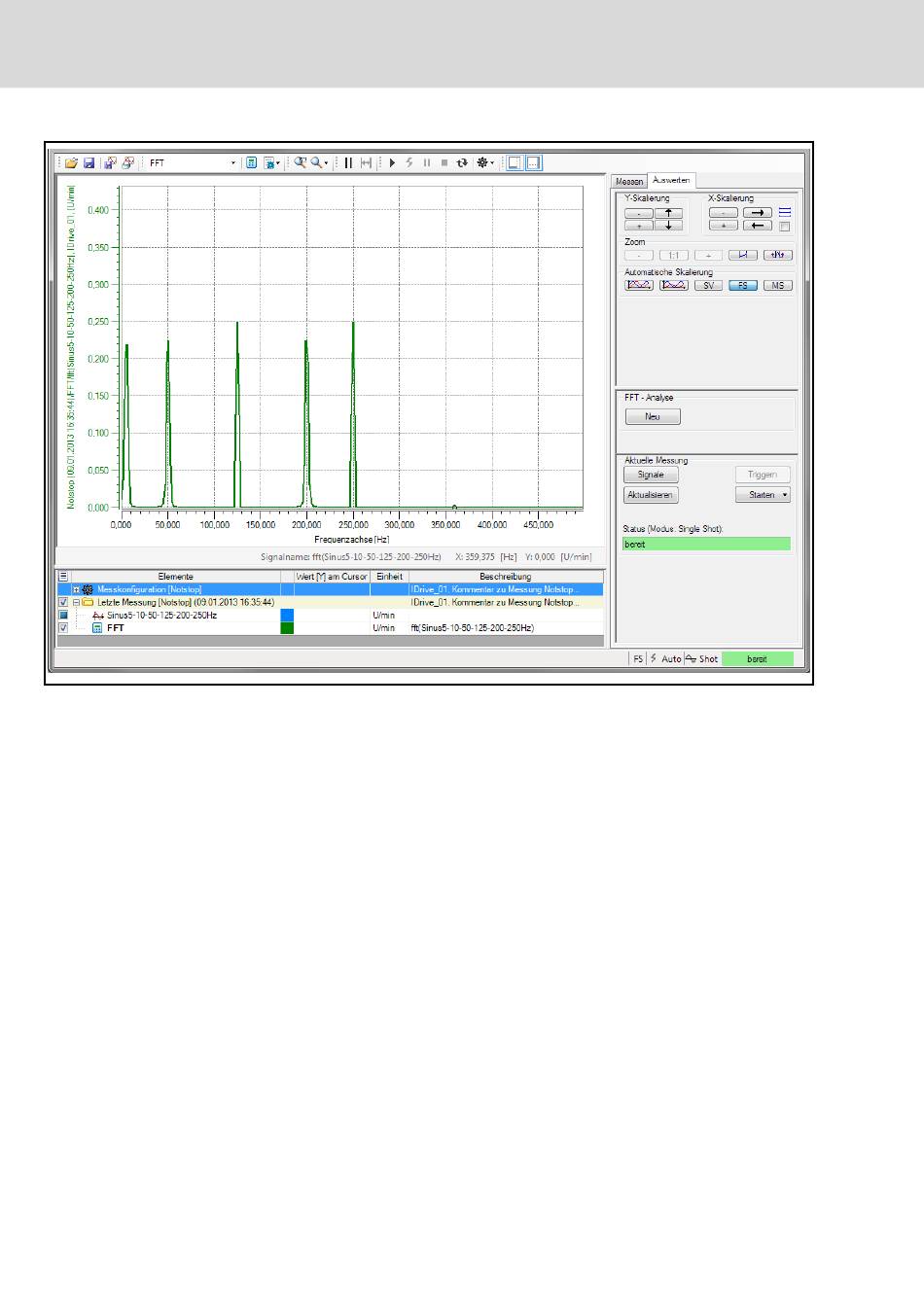

Abb.5-28:
Diagrammtyp "FFT"
Benutzen Sie zur weiteren Auswertung die Funktionen und Werkzeuge des
Oszilloskops, die Ihnen über Kontextmenüs, Werkzeugleiste und Bedienbe‐
reich zur Verfügung gestellt werden.
Ein sehr leistungsfähige Mittel zur Bewertung eines Regelkreises ist der Fre‐
quenzgang. Er beschreibt das Verhalten des Regelkreises in verschiedenen
Frequenzbereichen und ist für die Darstellung des Führungs- und Störverhal‐
tens geeignet.
Um den Frequenzgang zu ermitteln, wird der Regelkreis mit einer geeigneten
Eingangsgröße (Sollwert oder Störgröße) beaufschlagt und der Verlauf der
Ausgangsgröße (Istwert) beobachtet. Das Ergebnis wird im Bodediagramm
dargestellt. Das Bodediagramm enthält zum einen den Amplitudengang und
zum anderen den Phasengang.
●
Der Amplitudengang beschreibt das Verhältnis der Amplituden von Ein‐
gangs- und Ausgangsgröße in Abhängigkeit von der Frequenz der Ein‐
gangsgröße. Es ist üblich, dieses Verhältnis im dekadischen Logarith‐
mus oder in Dezibel (dekadischer Logarithmus multipliziert mit 20) dar‐
zustellen.
●
Der Phasengang beschreibt den Winkelversatz (die Phasenverschie‐
bung) zwischen Eingangs- und Ausgangsgröße.
Amplituden- und Phasengang werden über der Frequenz der Eingangsgröße
dargestellt. Die Frequenz wird im Bodediagramm ebenfalls im dekadischen
Logarithmus abgetragen.
