DOK-IWORKS-ENGINEE*V13-AP02-DE-P
Rexroth IndraWorks 13VRS Engineering
Konfiguration
Darstellung
quenzraum besser geeignet, z. B. für Filterkonfigurationen oder Schwin‐
gungsanalysen.
Das Oszilloskop stellt Ihnen über diesen Diagrammtyp eine Fast-Fourier-
Transformation (FFT) zur Verfügung.
Gehen Sie zum Durchführen einer FFT wie folgt vor:
1.
Wählen Sie in der Werkzeugleiste den Diagrammtyp "FFT" und erstellen
Sie im Anschluss eine neue Berechnung.
Sie haben die folgenden Möglichkeiten, um eine neue Berechnung zu
erstellen:
●
Werkzeugleiste: Schaltfläche Berechnung neu...
●
Grafikbereich: Kontextmenü Berechnung neu...
●
Signallegende: Kontextmenü an diversen Elementen Berechnung
neu...
2.
Wählen Sie im Dialog "Berechnung definieren" ein Signal für die FFT
aus.
Aktivieren Sie das Kontrollkästchen "Amplitude in dB" wenn anstelle der
Amplitude die Verstärkung/Dämpfung (Anzeige in Dezibel [dB], logarith‐
misches Maß) angezeigt werden soll:

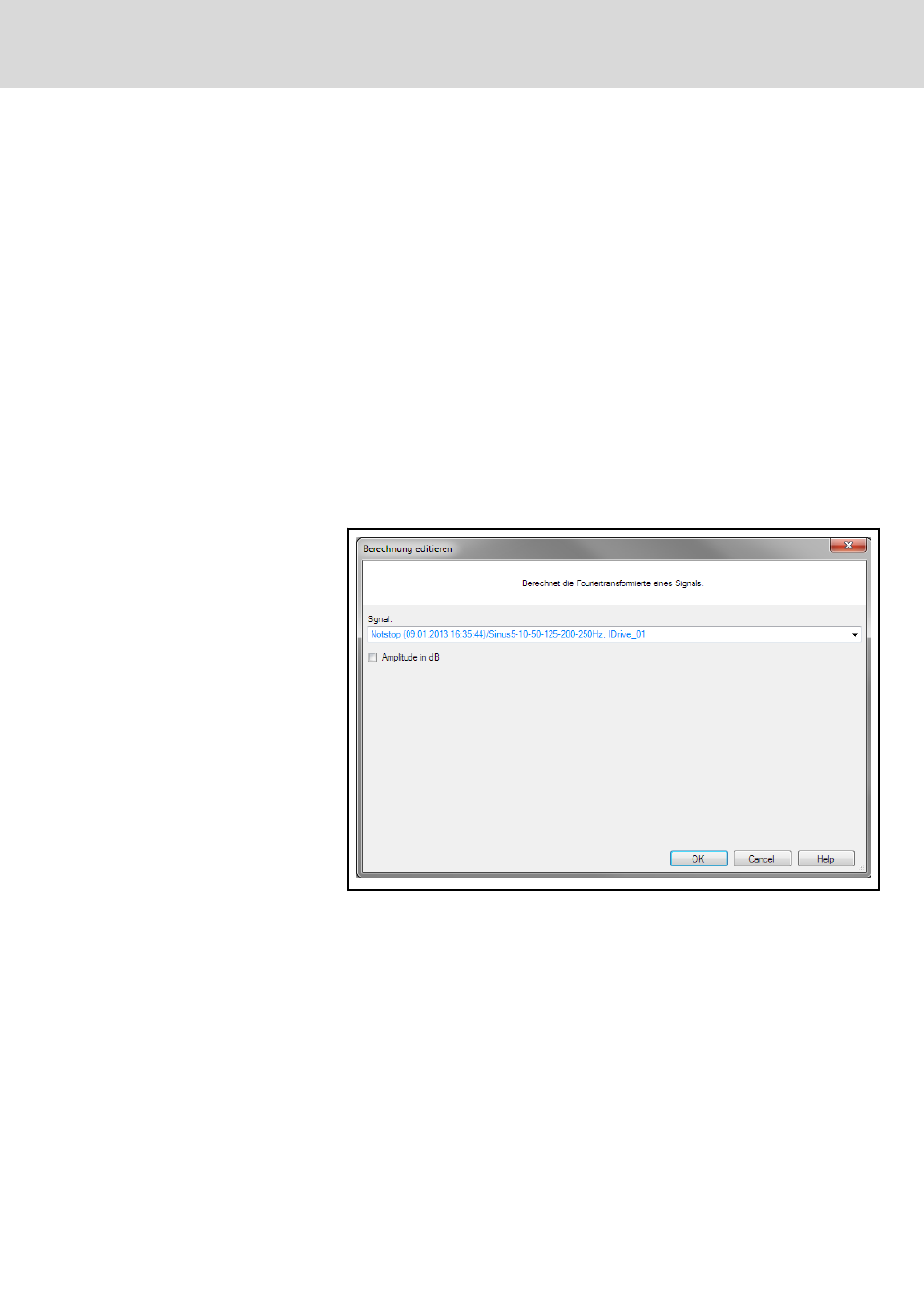

Abb.5-27:
Berechnung definieren: FFT
3.
Bestätigen Sie im Anschluss Ihre Auswahl mit OK.
Bosch Rexroth AG
Bedienung der Oszilloskop - Funktion
293/315
