Anzeige eines unbekannten Signals
mit Connect-and-View™
Die Funktion Connect-and-View ermöglicht die
automatische Anzeige komplexer, unbekannter Signale.
Diese Funktion optimiert die Position, den Bereich, die
Zeitbasis und die Triggerung und gewährleistet außerdem
eine stabile Anzeige nahezu sämtlicher Signalformen.
Wenn sich das Signal ändert, wird das Setup automatisch
so angepaßt, daß eine optimale Anzeige beibehalten wird.
Diese Funktion eignet sich insbesondere zur schnellen
Überprüfung mehrerer Signale.
Gehen Sie folgendermaßen vor, um die Funktion Connect-
and-View einzuschalten:
1
Ausführen eines Auto-set. Oben rechts
auf der Anzeige wird
In der unteren Zeile werden Informationen zum Bereich,
zur Zeitbasis, und zur Triggerung angezeigt.
Der Schreibspuranzeiger (A) ist unten rechts auf der
Anzeige zu sehen, wie in Abbildung 7 dargestellt. Das
-
Null-Symbol (
) für Eingang A auf der linken Seite der
Anzeige zeigt den Massepegel der Signalform an.
2
Drücken Sie diese Taste ein zweites
Mal, um wieder die manualle Bereichs-
umschaltung zu wählen. Oben rechts
auf der Anzeige erscheint
12
angezeigt.
AUTO
.
MANUAL

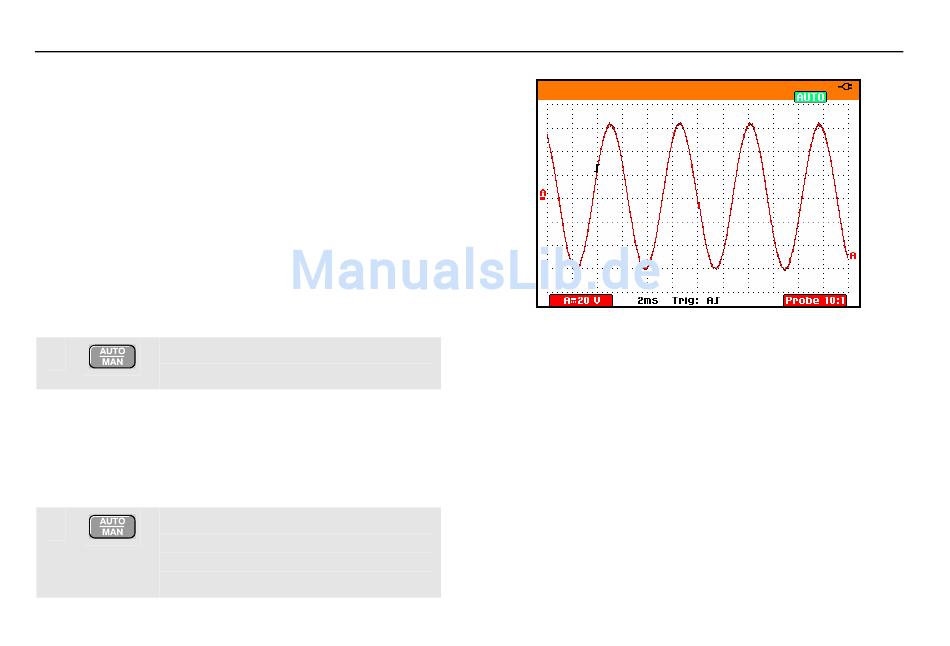

Abbildung 7. Die Anzeige nach einem Auto-set
Mit Hilfe der hellgrauen Tasten
können Sie jetzt die grafische Darstellung der Signalform
auf Ihrer Anzeige von Hand ändern.
,
und
RANGE
TIME
MOVE
