Fluke 19xC-2x5C
Bedienungs-Handbuch
RS-232-Bus und Modbus IEA-232/RS-232
Die Tastkopf-Standardeinstellung ist 10:1. Verwenden Sie
den 10:1-Tastkopf von Fluke.
1
Schließen Sie den roten Tastkopf an Eingang A
des Messgeräts an.
2
Schließen Sie die Tastkopf-Masseleitung an der
Signalmasse des RS-232-Busses an.
3
Schließen Sie die Messspitze an TxD oder RxD
des RS-232-Busses an.
TxD or RxD
GND

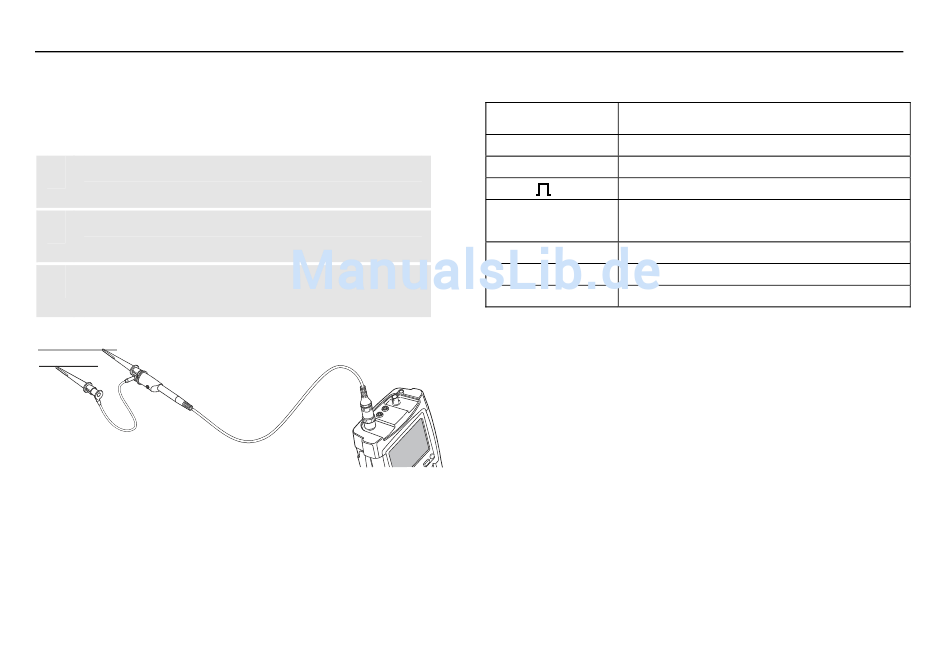

Abbildung 39. RS-232-Bus-Messverbindungen
74
Tabelle 5. Geprüfte RS-232-Bus-Signaleigenschaften
Signal
V-Level High
Spannung H-Pegel
V-Level Low
Spannung L-Pegel
Data
Bitbreite
Rise
Anstiegszeit als Prozentanteil der
Bitbreite
Fall
Abfallzeit als Prozentanteil der Bitbreite
Jitter
Jitter-Verzerrung
Overshoot
Overshoot-Verzerrung
Hinweis
Der kontinuierliche Datenverkehr ist nicht
gewährleistet. Siehe Datenverkehr auf Seite 71
Beschreibung
