Wählen Sie on EXT... (externe
8
Triggerquelle), um das Menü
Single Sweep on Ext. (Einzel-
ablenkung auf externes Signal
starten) zu öffnen.
Eine der Bedingungen
9
(Conditions: ) wählen und auf
Slope: (Flanke) gehen.
Die gewünschte Triggerflanke
10
wählen und auf Level: (Pegel)
gehen.
11
Als Triggerpegel 0.12V oder 1.2 V
wählen und alle Schreiberoptionen
akzeptieren.
Das Meßgerät beginnt die Aufzeichnung, sobald das
Startsignal ansteht. Sämtliche Abtastungen werden
ständig im Tiefspeicher abgelegt, bis der Speicher voll ist.
Auf der Anzeige werden die zwölf zuletzt aufgezeichneten
Teilbereiche dargestellt. Benutzen Sie die Option View All
(Alles zeigen), um den gesamten Speicherinhalt zu
betrachten.
40
Hinweis
Sehen Sie Kapitel 5 "Triggerung auf Signal-
formen", wenn Sie näheres über die
Einzelaufnahme-Triggerung erfahren möchten.

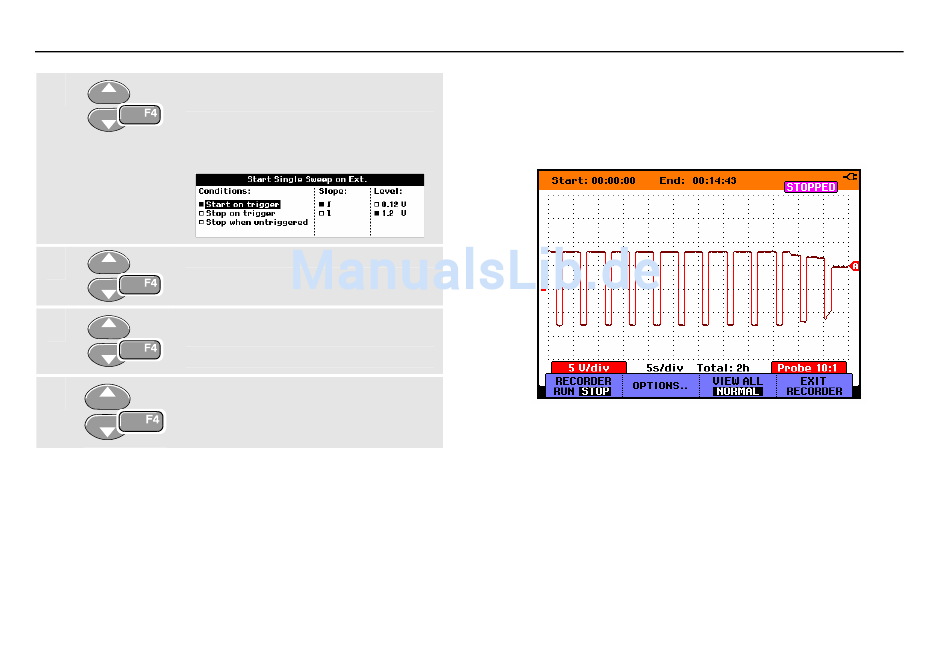

Abbildung 21. Getriggerte Single Sweep- oder
Einzelablenkungs-Aufzeichnung
TrendPlot oder Scope Record Analysieren
In den Betriebsarten Scope TrendPlot und Scope Record
stehen Ihnen die Analysefunktionen CURSORS und
ZOOM für die Analyse von Signalformen zur Verfügung.
Eine Beschreibung dieser Funktionen finden Sie in
Kapitel 4: "Anwendung der Funktionen Replay, Zoom und
Cursors".
