Foundation-Feldbus H1 31,25 kBit/s
Mit diesem Bustyp werden „Feldgeräte" wie Sensoren,
Stellglieder, Ventile und E/A-Geräte über eine
Zweileiterverbindung gesteuert. Das System ermöglicht
die Zweiwege-Kommunikation zwischen dem Controller
und den Geräten. Der Datenverkehr erfolgt kontinuierlich.
Die Kabel sind mit + und – gekennzeichnet und
übertragen eine Gleichspannung von ca. 24 V mit
überlagerten Daten von ca. 800 mVpp. In der

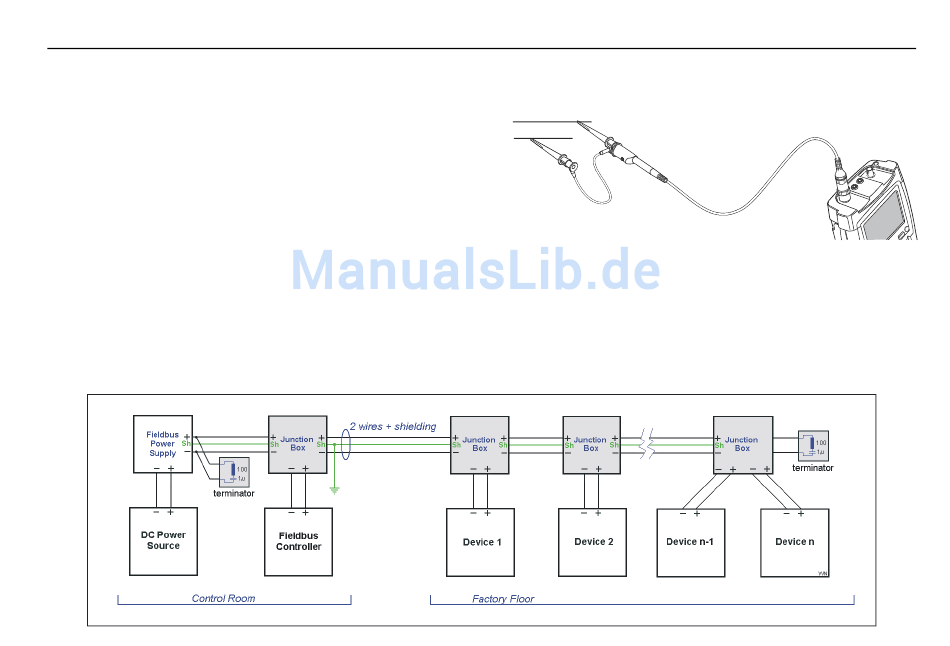

nachstehenden Abbildung ist der Busaufbau dargestellt.
Zur Überprüfung des Foundation-Feldbusses ist der
ScopeMeter-Kanal A eingeschaltet und wechselweise AC
für Daten oder DC zum Prüfen der Spannung von
24 VDC angelegt. Empfohlen wird der 10:1-Tastkopf von
Fluke.
Schließen Sie den Tastkopf wie unten gezeigt an.
DATA +
DATA -
Geeignete Messpunkte sind die Schraubklemmen in den
Anschlusskästen eines Systems. Bei Bedarf kann der
Abgriff dieser Klemmen am Kabeleingang mit den
Backprobe-Pins TP88 (optional) erfolgen. Gebräuchliche
Kabelfarben sind orange für + und blau für –.
Probe A
GND A
A
Anhänge
Bushealth-Messungen
A-7
