Wie Sie sehen, haben sich die Tastenbeschriftungen des
Trigger-Menüs im unteren Anzeigebereich jetzt derart
geändert, daß Sie die Bedingungen vorgeben können,
denen die Impulse entsprechen sollen:
Gehen Sie folgendermaßen vor, um die Impulsbreite auf
5 ms einzustellen:
7
Geben Sie die Pfeiltasten zum
Einstellen der Impulsbreite frei.
8
Wählen Sie 5 ms.
Jetzt werden auf der Anzeige sämtliche schmalen anstei-
genden Impulse mit einer Dauer unter 5 ms dargestellt.
(Siehe Abbildung 31.)
Das Meßgerät legt sämtliche Triggerungs-
Schirmbilder im Replay-Speicher ab. Wenn Sie
die Triggerung zum Beispiel auf Störimpulse
(Glitches) einstellen, können Sie 100
Störimpulse, mit den dazugehörigen Zeit-
angaben, erfassen. Betätigen Sie die Taste
, wenn Sie sämtliche gespeicherten
REPLAY
Störimpulse betrachten möchten.
Tip
Triggerung auf Signalformen

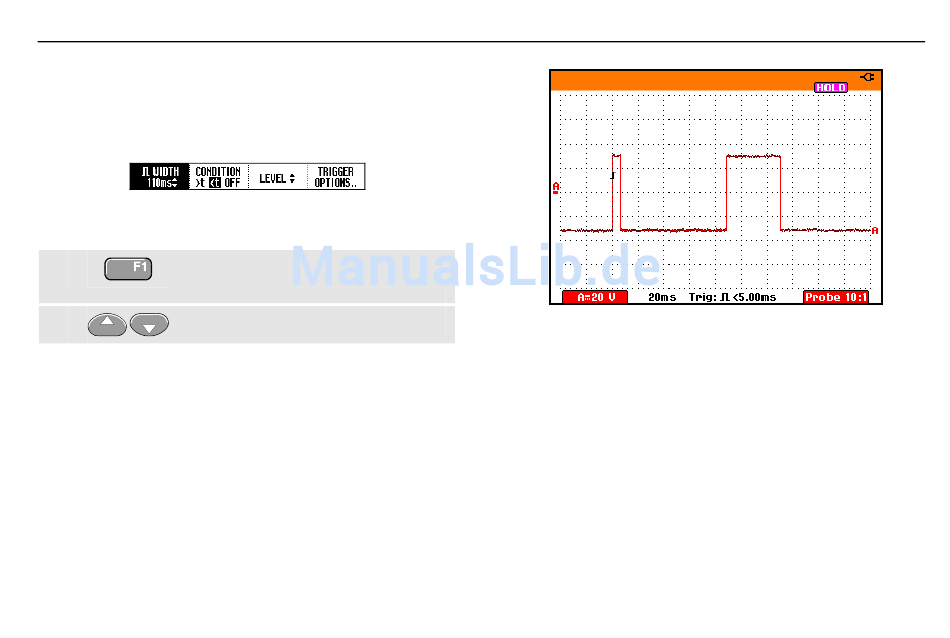

Abbildung 33. Triggerung auf schmale Störimpulse
5
Triggerung auf Pulse
