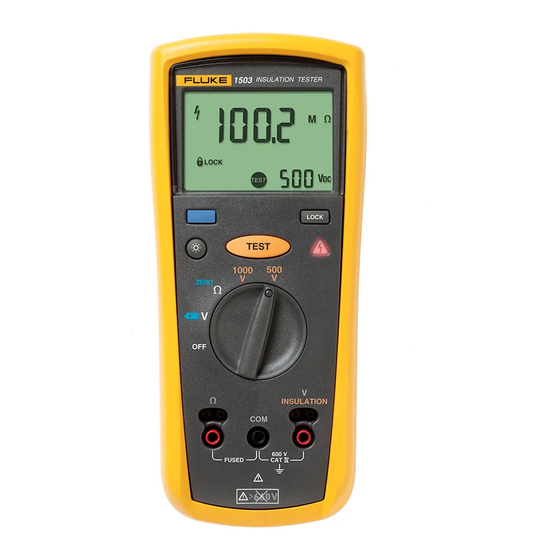

- Seite 1 ® 1507/1503 Insulation Testers Bedienungshandbuch June 2005 (German) © 2005 Fluke Corporation. All rights reserved. All product names are trademarks of their respective companies.
- Seite 2 Verkaufsstellen sind jedoch nicht dazu berechtigt, diese Garantie im Namen von Fluke zu verlängern, auszudehnen oder in irgendeiner anderen Weise abzuändern. Der Käufer hat nur dann das Recht, aus der Garantie abgeleitete Unterstützungsleistungen in Anspruch zu nehmen, wenn das Produkt bei einer von Fluke autorisierten Vertriebsstelle erworben oder der jeweils geltende internationale Preis gezahlt wurde.
-
Seite 3: Inhaltsverzeichnis
Einschaltoptionen ......................9 Messungen durchführen....................10 Messen von Volt ......................11 Messen von Widerstand zu Erdpotential ..............11 Prüfen von Isolation....................13 Messen Polarisationsindex und dielektrische Absorptionsgrade (Modell 1507) ..... 14 Verwenden der Funktion „Compare“ (Modell 1507) ............16 Reinigung ........................17... - Seite 4 Allgemeine Spezifikationen ..................20 Wechsel-/Geichspannungsmessung................. 21 Messung Widerstand zu Erdpotential................ 22 Isolationsspezifikationen ................... 22 Modell 1507......................23 Modell 1503......................24 EN61557 Spezifikationen ..................24 Maximale und minimale Anzeigewerte für Isolationswiderstand ......26 Maximale Anzeigewerte für Widerstand zu Erdpotential ........30...
- Seite 5 Tabellen Tabelle Titel Seite Symbole ..........................3 Drehschalterpositionen......................5 Tasten und Anzeigeelemente....................6 Anzeigeelemente........................7 Fehlermeldungen ........................8 Beschreibung der Eingangsanschlüsse................. 9 Einschaltoptionen ........................10...
- Seite 6 1507/1503 Bedienungshandbuch...
- Seite 7 Abbildungen Abbildung Titel Seite Drehschalter .......................... 4 Tasten und Anzeigeelemente....................5 Anzeigeelemente........................7 Eingangsanschlüsse......................9 Messen von Volt ........................11 Messen von Widerstand ......................12 Prüfen von Isolation....................... 14 Messen Polarisationsindex und dielektrische Absorptionsgrade ........... 16 Verwenden der Funktion ....................... 17 Prüfen der Sicherung......................
- Seite 8 1507/1503 Bedienungshandbuch...
-
Seite 9: Einführung
1507/1503 Insulation Testers Der Tester ist für folgende Messungen oder Einführung Prüfungen konzipiert: Das Fluke Modell 1507 und das Fluke Modell 1503 sind • • AC/DC-Spannung Widerstand zu batteriebetriebene Isolationstester (nachfolgend „Tester“ Erdpotential genannt). Obwohl dieses Handbuch sowohl die •... -
Seite 10: Sicherheitsinformationen
1507/1503 Bedienungshandbuch Sicherheitsinformationen Den Tester ausschließlich wie in diesem Handbuch beschrieben gebrauchen. Andernfalls kann der durch den Tester gebotene Schutz beeinträchtigt werden. Die am Tester und in dieser Anleitung verwendeten Symbole sind in Tabelle 1 aufgeführt. Ein XW Warnhinweis identifiziert gefährliche Bedingungen und Aktivitäten, die Körperverletzungen oder Tod verursachen können. -
Seite 11: Symbole
Insulation Testers Sicherheitsinformationen • Vor dem Prüfen von Widerstand, Kontinuität, Dioden oder Kapazität den Strom des Stromkreises abschalten und alle Hochspannungskondensatoren entladen. • Den Tester nicht in Umgebungen mit explosiven Gasen oder explosiven Dämpfen betreiben. • Bei der Verwendung der Messleitungen die Finger hinter dem Fingerschutz halten. •... -
Seite 12: Unsichere Spannung
1507/1503 Bedienungshandbuch Drehschalterpositionen Unsichere Spannung Den Tester durch Auswählen einer beliebigen Dieser Alarm signalisiert das Vorhandensein einer Messfunktion einschalten. Der Tester blendet eine potentiell gefährlichen Spannung. Wenn der Tester Standardanzeige (Bereich, Messeinheiten, Modifikatoren eine Spannung ≥ 30 V in Isolationsprüfung, ≥ 2 V in usw.) für die ausgewählte Funktion ein. -
Seite 13: Tasten Und Anzeigeelemente
Tasten und Anzeigeelemente sind in Abbildung 2 Widerstand von 0,01 Ω bis 20 kΩ. aufgeführt und in Tabelle 3 beschrieben. Ohm von 0,01 MΩ bis 10,0 GΩ für das Modell 1507 und 0,01 bis 2000 MΩ für das Modell 1503. 250 V 100 V Führt Isolationsprüfungen durch: mit 50, 100,... - Seite 14 1507/1503 Bedienungshandbuch Tabelle 3. Tasten und Anzeigeelemente Taste/ Taste/ Anzeigeelement Beschreibung Anzeigeelement Beschreibung Startet eine Isolationsprüfung, wenn Die BLAUE Taste drücken, um andere Messfunktionen auszuwählen. sich der Drehschalter in der Position befindet. Bewirkt, dass der INSULATION Drücken, um den Tester für eine Tester als Quelle einer hohen Prüfung des Polarisationsindex (PI)
-
Seite 15: Beschreibung Der Anzeige
Insulation Testers Beschreibung der Anzeige Tabelle 4. Anzeigeelemente Beschreibung der Anzeige Anzeigeelemente sind in Abbildung 3 aufgeführt Element Beschreibung und Tabelle 4 beschrieben. Fehlermeldungen, die auf der Anzeige erscheinen können, sind in Zeigt an, dass eine Isolations- oder Tabelle 5 beschrieben. Widerstandsprüfung verriegelt ist. -
Seite 16: Fehlermeldungen
1507/1503 Bedienungshandbuch Tabelle 5. Fehlermeldungen Tabelle 4. Anzeigeelemente (Fortsetzung) Meldung Beschreibung Element Beschreibung Prüfung des Polarisationsindex (PI) Erscheint auf der Primäranzeige und oder dielektrischen Absorptionsgrads zeigt an, dass die Batterie zu schwach ist (DAR) ist ausgewählt. für zuverlässigen Betrieb. Der Tester batt kann nicht betrieben werden. -
Seite 17: Eingangsanschlüsse
Insulation Testers Eingangsanschlüsse Tabelle 6. Beschreibung der Eingangsanschlüsse Eingangsanschlüsse Die Eingangsanschlüsse sind in Abbildung 4 aufgeführt Beschreibung und in Tabelle 6 beschrieben. Eingangsanschluss für Widerstandsmessung. Gemeinsame Rückleitung für alle Messungen, ausgenommen Isolationsprüfung. Einganganschluss für Volt oder Isolationsprüfung. Einschaltoptionen Wenn eine Taste beim Einschalten des Testers gedrückt gehalten wird, wird eine Einschaltoption aktiviert. -
Seite 18: Messungen Durchführen
1507/1503 Bedienungshandbuch Tabelle 7. Einschaltoptionen Messungen durchführen Die Abbildungen auf den folgenden Seiten zeigen, wie Taste Beschreibung Messfunktionen durchgeführt werden. bschaltet alle LCD-Segmente ein. Beim Anklemmen der Messleitungen an den Stromkreis O zeigt die Softwareversionsnummer an. oder das Gerät die gemeinsame Messleitung (COM) vor f zeigt die Modellnummer an. -
Seite 19: Messen Von Volt
Widerstandsprüfungen sollten nur in stromlosen Schaltkreisen vorgenommen werden. Vor Gebrauch die Sicherung prüfen. Siehe „Prüfen der Sicherung“ später in dieser Anleitung. Wenn Anschlüsse an einen 1507 INSULATION TESTER stromführenden Schaltkreis hergestellt werden, während die Prüfung aktiviert ist, brennt die Sicherung durch. -
Seite 20: Messen Von Widerstand
1507/1503 Bedienungshandbuch Die Messfühler an den zu messenden Stromkreis anschließen. Der Tester erkennt automatisch, ob der Stromkreis Strom führt. 1507 INSULATION TESTER • Die Primäranzeige zeigt ---- an, bis die Taste T gedrückt wird, dann wird eine gültige Widerstandsmessung erzielt. -
Seite 21: Prüfen Von Isolation
Insulation Testers Messungen durchführen T drücken und halten, um die Prüfung zu starten. Prüfen von Isolation Die Sekundäranzeige zeigt die an den zu prüfenden Isolationsprüfungen sollten nur in stromlosen Stromkreis angelegte Spannung an. Das Schaltkreisen vorgenommen werden. Zum Messen von Hochspannungssymbol (Z) erscheint in Verbindung mit Isolationswiderstand den Tester gemäß... -
Seite 22: Messen Polarisationsindex Und Dielektrische Absorptionsgrade (Modell 1507)
1507/1503 Bedienungshandbuch Messen Polarisationsindex und dielektrische Absorptionsgrade (Modell 1507) 1507 INSULATION TESTER Der Polarisationsindex (PI) ist das Verhältnis zwischen dem 10-Minuten-Isolationswiderstand und dem 10-Minuten-Isolationswiderstand. Der dielektrische Absorptionsgrad (DAR) ist das Verhältnis zwischen dem 1-Minuten-Isolationswiderstand und dem 30-Minuten- Isolationswiderstand. Isolationsprüfungen sollten nur in stromlosen Schaltkreisen vorgenommen werden. - Seite 23 Insulation Testers Messen Polarisationsindex und dielektrische Absorptionsgrade (Modell 1507) Die Messfühler an den zu messenden Stromkreis Anzeigebereich oder der 1-Minuten-Wert größer als 5000 MΩ ist, zeigt die Primäranzeige Err an. anschließen. Der Tester erkennt automatisch, ob der Stromkreis Strom führt.
-
Seite 24: Verwenden Der Funktion „Compare" (Modell 1507)
1507/1503 Bedienungshandbuch Verwenden der Funktion „Compare“ (Modell 1507) Die Funktion „Compare“ verwenden, um einen Pass/Fail- Vergleichswert für Isolationsmessungen festzulegen. Verwenden der Funktion „Compare“: Die Taste C drücken, um den gewünschten Vergleichswert zu setzen. Zur Auswahl stehen: 100 kΩ, 200 kΩ, 500 kΩ, 1 MΩ, 2 MΩ, 5 MΩ, 10 MΩ, 20 MΩ, 50 MΩ, 100 MΩ, 200 MΩ... -
Seite 25: Reinigung
Insulation Testers Reinigung Reinigung Das Gehäuse von Zeit zu Zeit mit einem feuchten Lappen 1507 INSULATION TESTER und mildem Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel verwenden. Schmutz und/oder Feuchtigkeit an den Anschlüssen kann die Messwerte beeinträchtigen. Vor Gebrauch des Testers Zeit zum Trocknen gewähren. -
Seite 26: Prüfen Der Sicherung
1507/1503 Bedienungshandbuch Prüfen der Sicherung XWWarnung Zur Vermeidung von Stromschlag oder Verletzungen vor dem Ersetzen der Sicherungen die Messleitungen und alle Eingangssignale entfernen. Die Sicherung, wie unten beschrieben und in Abbildung 10 dargestellt, prüfen. Die Sicherung gemäß Abbildung 11 ersetzen. -
Seite 27: Ersetzen Der Batterien Und Der Sicherung
Den Drehschalter auf OFF (AUS) drehen, und die Messleitungen von den bcd15f.eps Anschlüssen trennen. Flinke Sicherung, 315 mA, 1000 V, min. Fluke PN Die Batteriefachsicherung mit einem flachen Unterbrechungsnennleistung 10000 A 2279339 Schraubendreher drehen, sodass das Entsicherungssymbol auf den Pfeil ausgerichtet ist. -
Seite 28: Spezifikationen
1507/1503 Bedienungshandbuch Spezifikationen Allgemeine Spezifikationen Maximalspannung an beliebigem Anschluss ..600 V Wechselspannung eff. oder Gleichspannung Lagerungstemperatur..........-40 °C bis 60 °C (-40 °F bis 140 °F) Betriebstemperatur..........-20 °C bis 55 °C (-4 °F bis 131 °F) Temperaturkoeffizient .........0,05 x (spezifizierte Genauigkeit) pro °C für Temperaturen < 18 °C oder > 28 °C (<... -
Seite 29: Wechsel-/Geichspannungsmessung
Übereinstimmung mit EN 61557 ......IEC61557-1, IEC61557-2, IEC61557-4 Modell 1503 Zubehör ..........TL224 Messleitungen TP74 Messfühler Klemmen PN 1958654 (rot) und PN 1958646 (schwarz) Halterung Modell 1507 Zubehör ..........TL224 Messleitungen TP74 Messfühler Klemmen PN 1958654 (rot) und PN 1958646 (schwarz) Halterung Fernmessfühler... -
Seite 30: Messung Widerstand Zu Erdpotential
Leerlaufprüfspannung .........> 4,0 V, < 8 V Kurzschlussstrom..........> 200,0 mA Isolationsspezifikationen Messbereich............0,01 MΩ bis 10 GΩ Modell 1507, 0,01 MΩ bis 2000 MΩ Modell 1503. Prüfspannungen..........50, 100, 250, 500, 1000 V Modell 1507. 500 und 1000 V Modell 1503. Prüfspannungsgenauigkeit........+ 20 %, - 0 % Kurzschlussprüfstrom..........1 mA nominal... -
Seite 31: Modell 1507
Insulation Testers Spezifikationen Modell 1507 Widerstandsgenauigkeit ± (% der Ablesung + Digits) Ausgangsspannung Anzeigebereich Auflösung Prüfstrom 0,01 bis 20,00 MΩ 0,01 MΩ 50 V ± (3 % + 5) 1 mA bei 50 kΩ (0 % bis + 20 %) 20,0 bis 50,0 MΩ... -
Seite 32: Modell 1503
1507/1503 Bedienungshandbuch Modell 1503 Widerstandsgenauigkeit ± (% der Ablesung + Digits) Ausgangsspannung Anzeigebereich Auflösung Prüfstrom 0,1 bis 20,0 MΩ 0,01 MΩ 500 V ± (2,0 % + 5 ) 1 mA bei 500 kΩ 20,0 bis 200,0 MΩ 0,1 MΩ... - Seite 33 Insulation Testers Spezifikationen EN61557 Einflussvariablen und Unsicherheiten Einflussvariable für Messung Bestimmung gemäß Unsicherheit für Unsicherheit für Widerstand zu Erdpotential EN61557 Isolationswiderstand Widerstand zu Erdpotential Versorgungsspannung Temperatur Sicherheit der Spezifikation: Die folgenden Tabellen können zur Bestimmung der maximalen bzw. minimalen Anzeigewerte unter Berücksichtigung der maximalen Gerätbetriebsfehler gemäß...
-
Seite 34: Maximale Und Minimale Anzeigewerte Für Isolationswiderstand
1507/1503 Bedienungshandbuch Maximale und minimale Anzeigewerte für Isolationswiderstand 50 V 100 V 250 V 500 V 1000 V Minimaler Minimaler Minimaler Minimaler Minimaler Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert 0,05 0,07 0,05 0,07 0,05 0,07 0,05... - Seite 35 Insulation Testers Spezifikationen Maximale und minimale Anzeigewerte für Isolationswiderstand (Fortsetzung) 50 V 100 V 250 V 500 V 1000 V Minimaler Minimaler Minimaler Minimaler Minimaler Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert 0,78 0,78 0,78 0,78 0,91 0,91 0,91 0,91...
- Seite 36 1507/1503 Bedienungshandbuch Maximale und minimale Anzeigewerte für Isolationswiderstand (Fortsetzung) 50 V 100 V 250 V 500 V 1000 V Minimaler Minimaler Minimaler Minimaler Minimaler Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert 9,10 9,10 9,10 9,10 10,40 10,40...
- Seite 37 Insulation Testers Spezifikationen Maximale und minimale Anzeigewerte für Isolationswiderstand (Fortsetzung) 50 V 100 V 250 V 500 V 1000 V Minimaler Minimaler Minimaler Minimaler Minimaler Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert 90,0 117,0 90,0 117,0 90,0 117,0 90,0 117,0...
-
Seite 38: Maximale Anzeigewerte Für Widerstand Zu Erdpotential
1507/1503 Bedienungshandbuch Maximale Anzeigewerte für Widerstand zu Erdpotential Maximaler Maximaler Maximaler Grenzwert Anzeigewert Grenzwert Anzeigewert Grenzwert Anzeigewert 0,28 100,0 70,0 0,35 200,0 140,0 0,42 300,0 210,0 0,49 10,0 400,0 280,0 0,56 20,0 14,0 500,0 350,0 0,63 30,0 21,0 600,0 420,0...
