Fluke 123/124
Kurzanleitung
Benutzen Sie für Messungen bei höheren Frequenzen
oder niedrigen Pegeln beide abgeschirmten
Messleitungen mit kurzen Masseleitungen anstelle des
COM-Eingangs. Beachten Sie, dass die kurzen
Masseleitungen an das gleiche Potential angeschlossen
werden müssen! Siehe Abbildung 4.

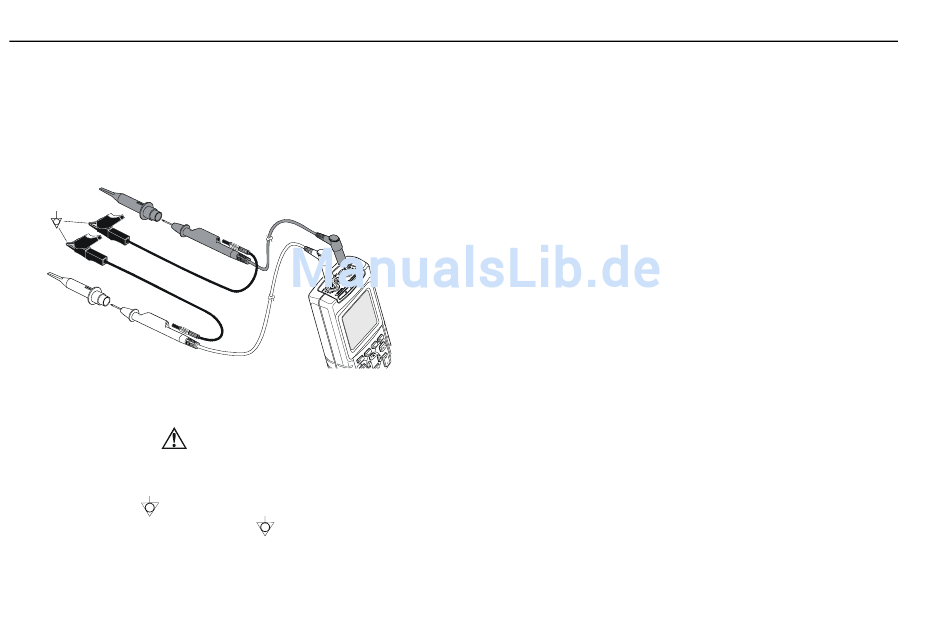

Abbildung 4. Masseverbindung mit kurzen
Masseleitungen
Um elektrische Schläge oder Brandgefahr zu
vermeiden, benutzen Sie nur eine , COM-
Verbindung oder stellen Sie sicher, dass
alle Verbindungen mit COM
gleichen Potential liegen.
8
Warnung
auf dem
Hinweis:
Das Fluke 124 wird mit einem 10:1-Oszilloskop-
Tastkopf geliefert. Die Nutzung eines Tastkopfes
wird empfohlen für die Messung von
Hochfrequenzsignalen in Stromkreisen mit hoher
Impedanz. Der mitgelieferte Tastkopf paßt ohne
zusätzliche Hochfrequenz-Justierung zum
Meßgerät.
Nutzen Sie zum Erden des Meßgeräts eine kurze
Masseleitung, wie sie auch bei den
abgeschirmten Meßleitungen verwendet wird.
Anzeige eines unbekannten Signals
mit Connect-and-View™
Die Funktion Connect-and-View™ ermöglicht die
Freihand-Bedienung zur Anzeige komplexer,
unbekannter Signale. Diese Funktion optimiert die
Position, den Bereich, die Zeitbasis und die Triggerung
und gewährleistet außerdem eine stabile Anzeige nahezu
sämtlicher Signalformen. Wenn sich das Signal ändert,
folgt die Connect-and-View-Funktion diesen Änderungen
automatisch.
Gehen Sie folgendermaßen vor, um die Funktion Connect-
and-View™ einzuschalten:
