Wählen Sie New..., um das Menü
New Reference (Neue Referenz)
zu öffnen.
Fahren Sie mit Schritt 6 fort.
6
Wählen Sie die Breite einer
zusätzliche Hüllkurve aus, die zur
momentanen Signalform
hinzugefügt werden soll.
Speichern Sie die momentane
7
Signalform, und zeigen Sie sie zur
Referenz permanent an. Auf dem
Display ist auch die aktuelle
Signalform zu sehen.
Zum Aufrufen einer gespeicherten Signalform, um sie als
Referenz-Signalform zu verwenden, sehen Sie auch in
Kapitel 6 ‚Aufrufen von Schirmbildern mit zugehörigen
Einstellungen' nach.
Verwendung der Oszilloskop-Funktionen
Aufnehmen von Signalformen

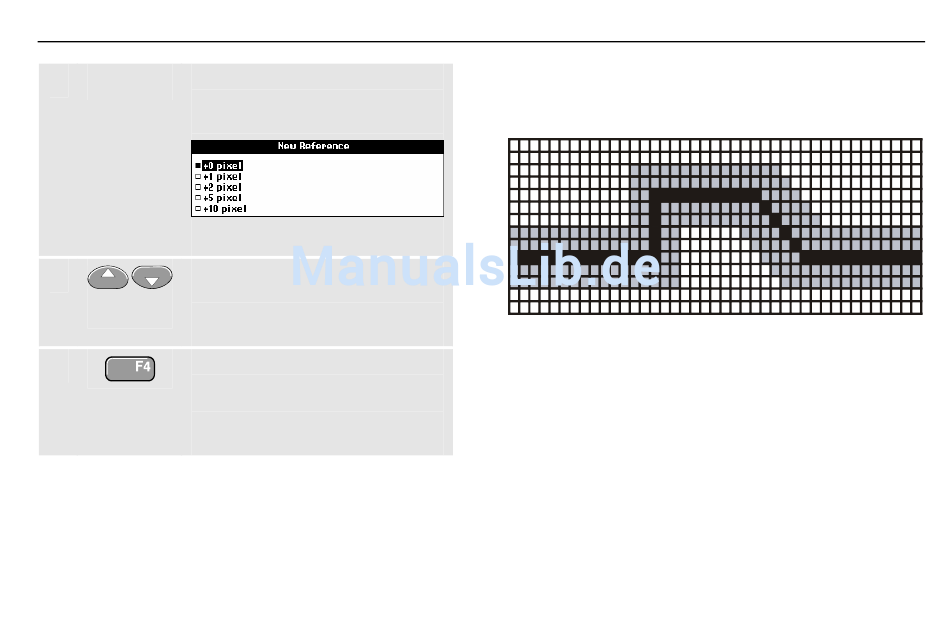

Beispiel für eine Referenz-Signalform mit einer
zusätzlichen Hüllkurve von ±2 Pixeln:
schwarze Pixel: Grundsignalform
Hüllkurve von ± 2 Pixeln
graue Pixel:
1 vertikales Pixel auf dem Display entspricht 0,04 x
Bereich/Div
1 horizontales Pixel auf dem Display entspricht 0,0375 x
Bereich/Div
